Update trọn bộ bản vẽ điện nước nhà 2 tầng và 3 tầng mái nhật 2025

Bản vẽ điện nước nhà  2 tầng mái nhật cần những gì để đảm bảo an toàn, tiện ích và đạt hiệu quả cao? Sau đây cùng các KTS Angcvoat đi tìm hiểu rõ hơn về các xác định bản vẽ chuẩn xác nhất.

Lý do vì sao cần thiết kế bản vẽ điện nước nhà  2 tầng mái nhật?

Cho tới hiện nay không ít các công trình nhà 2 tầng mái Nhật ở vùng nông thôn vẫn còn theo lối xây dựng tùy tiện, làm tới đâu tính tới đó. Cách làm này tiềm ẩn nhiều nguy cơ đặc biệt là đối với hệ thống điện nước. Việc thiếu bản vẽ điện nước nhà  2 tầng mái nhật sẽ gây ra không ít rắc rối và tốn kém trong quá trình thi công và sửa chữa sau này. Đi kèm với đó là một số vấn đề khác:

• Trong quá trình xây dựng trọn gói thì sẽ có nhiều hạng mục và thiết bị cần thiết, nhưng điện nước là 2 thứ không thể tách rời trong thiết kế và thi công ở các hạng mục khác.
• Đối với mẫu nhà 2 tầng mái nhật cần có bản thiết kế điện nước đầy đủ để trong quá trình vận hành sử dụng một cách hợp lý, khoa học.
• Chi tiết kết cấu, kiến trúc, nội thất, phong thủy,.. của ngôi nhà cũng liên quan chặt chẽ đến phần thiết kế điện nước.

Giới thiệu chi tiết sơ đồ hệ thống bản vẽ điện nước nhà  2 tầng mái nhật

Trước khi thiết kế bản vẽ điện nước nhà  2 tầng mái nhật thì chúng ta cần phải nắm được chính xác công năng bố trí của mẫu nhà này. Cụ thể:

• Tầng 1: sảnh chính 5,5m2; phòng khách + bếp 29,5m2; phòng thờ 22,8m2; sảnh thang 8,2m2; wc1: 4,8m2; giặt phơi 6,6m2
• Tầng 2: sảnh thang 8,2m2; phòng ngủ 2: 15,5m2; phòng ngủ 3: 14,1m2; wc2: 4,6m2; phòng ngủ 4: 30m2; ban công 3,3m2, ban công 2: 3,3m2
• Tầng 3: phòng làm việc 15,5m2; sảnh thang 8,2m2; phòng đa chức năng 14,1m2l wc: 4,6m2.

Phần điện

Sơ đồ chiếu sáng khu vực các tầng

Để tăng tính thẩm mỹ cho không gian sống của chủ đầu tư, trong hồ sơ thiết kế hệ thống chiếu sáng nên bố trí đèn downlight âm trần có ánh sáng trắng cho phòng khách và bếp ăn, kết hợp với đèn chùm pha lê tấm vuông tạo điểm nhấn sang trọng và đèn LED rọi hắt khe ánh sáng vàng để làm nổi bật các chi tiết kiến trúc.

Bố trí mặt bằng đèn chiếu sáng tổng

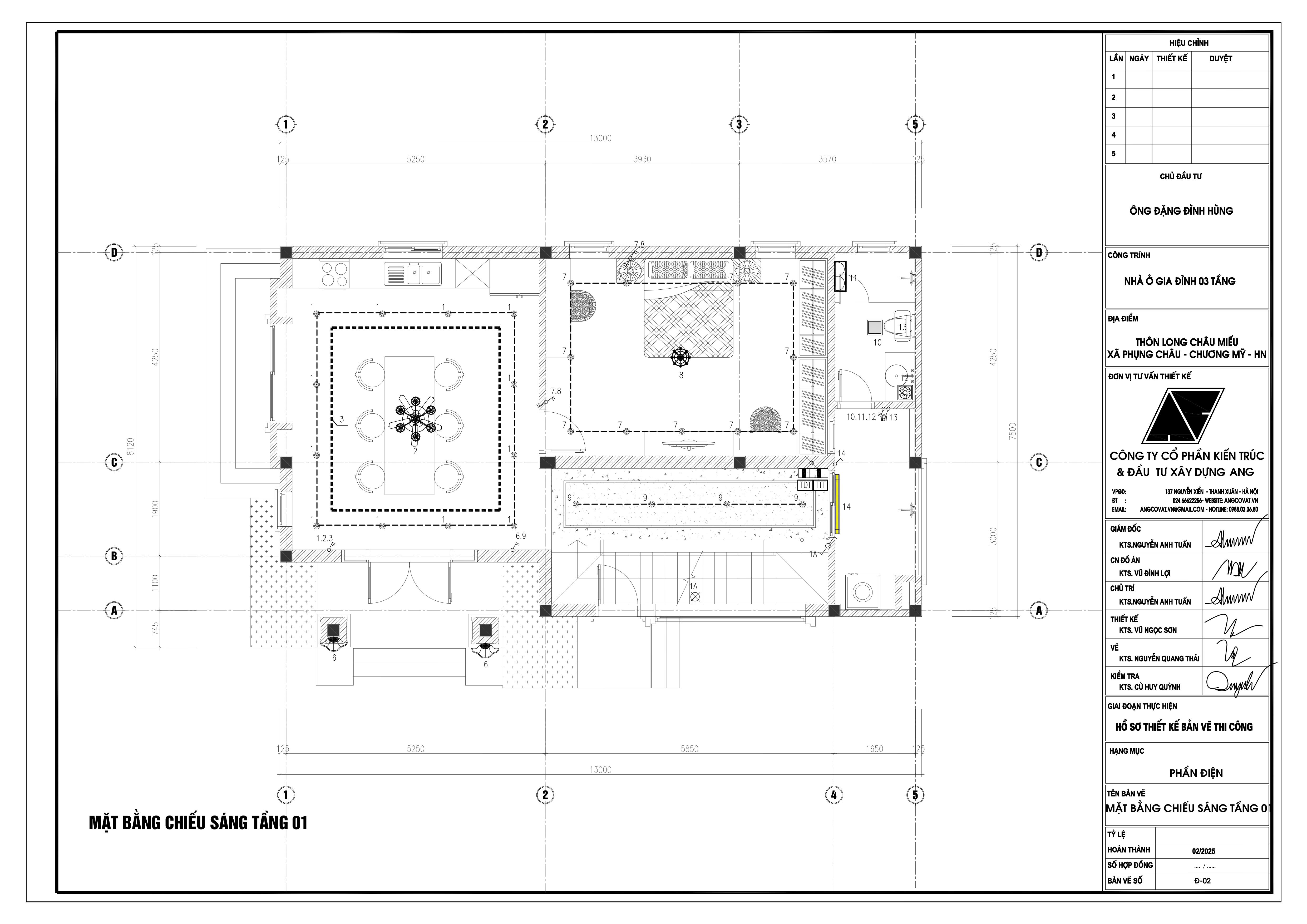

Bố trí mặt bằng đèn chiếu sáng khu vực tầng 1

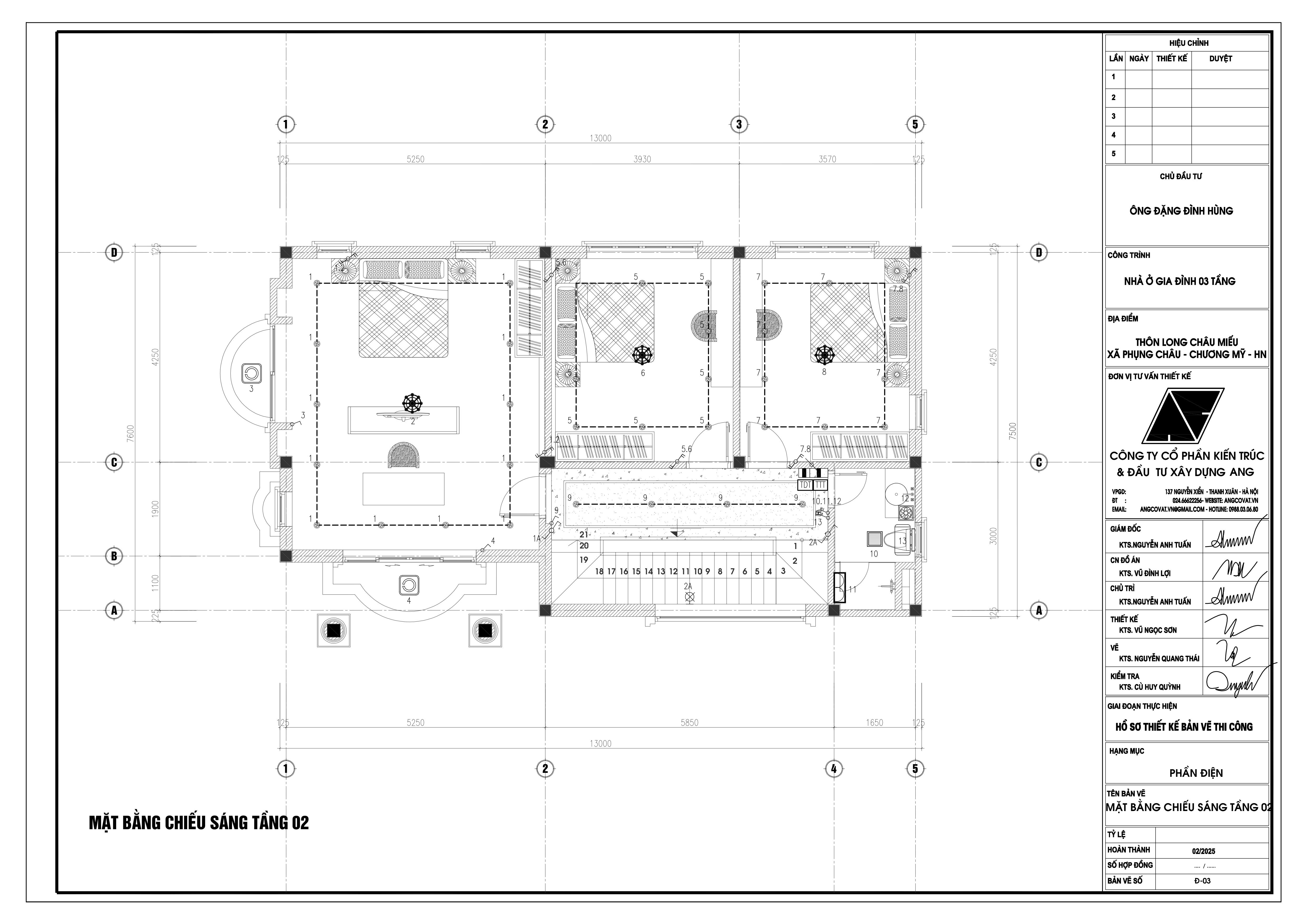

Bố trí mặt bằng đèn chiếu sáng khu vực tầng 2

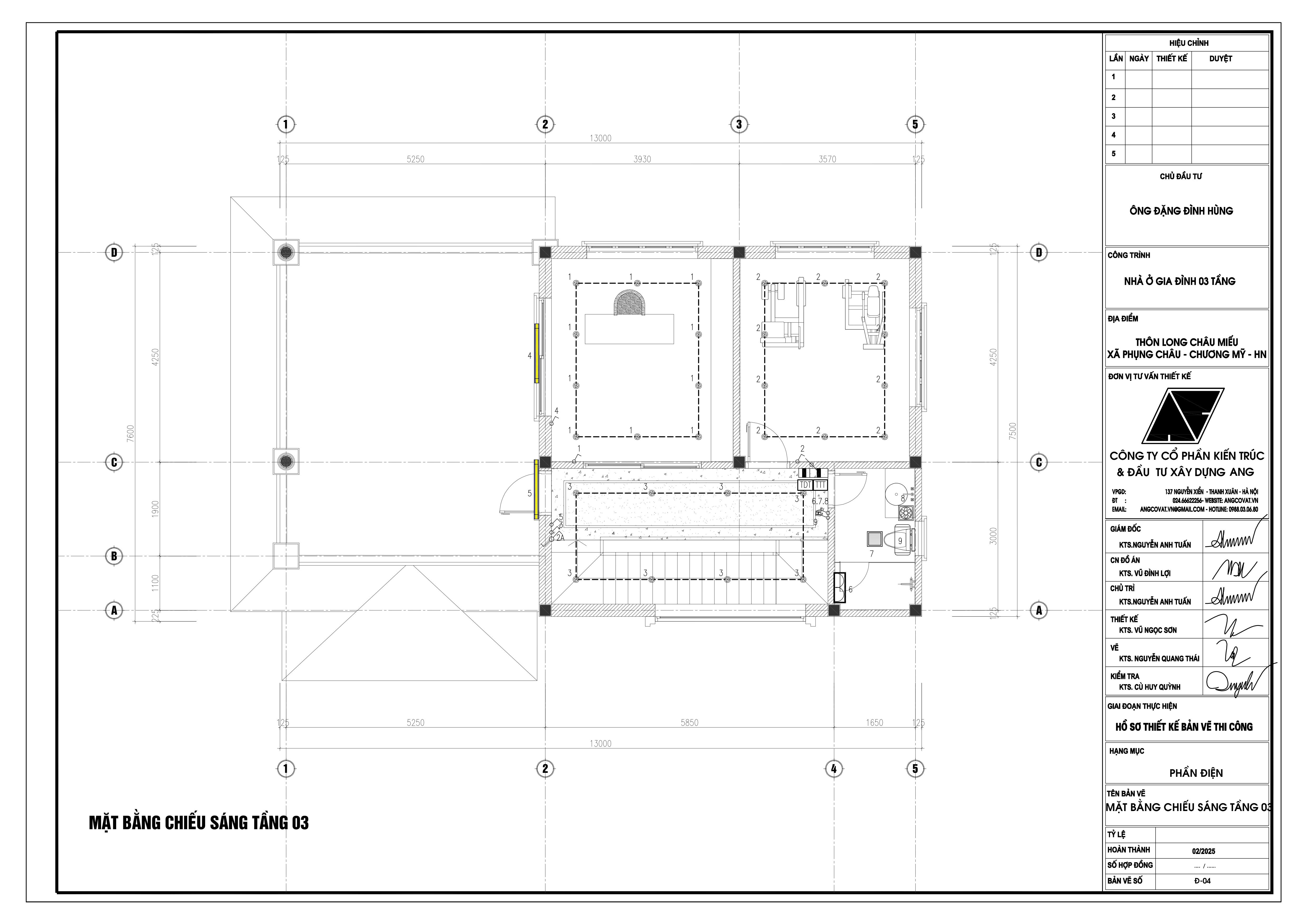

Bố trí mặt bằng đèn chiếu sáng khu vực tầng 3

Trong bản vẽ điện nước nhà  2 tầng mái nhật hệ thống chiếu sáng phòng ngủ ở tầng 2 là một phần không thể thiếu. Thông thường phòng ngủ được trang bị đèn ngủ và đèn tuýp chiếu sáng chính. Đèn ngủ với ánh sáng dịu nhẹ không chỉ phục vụ nhu cầu chiếu sáng khi nghỉ ngơi mà còn góp phần trang trí cho căn phòng thêm ấm cúng.

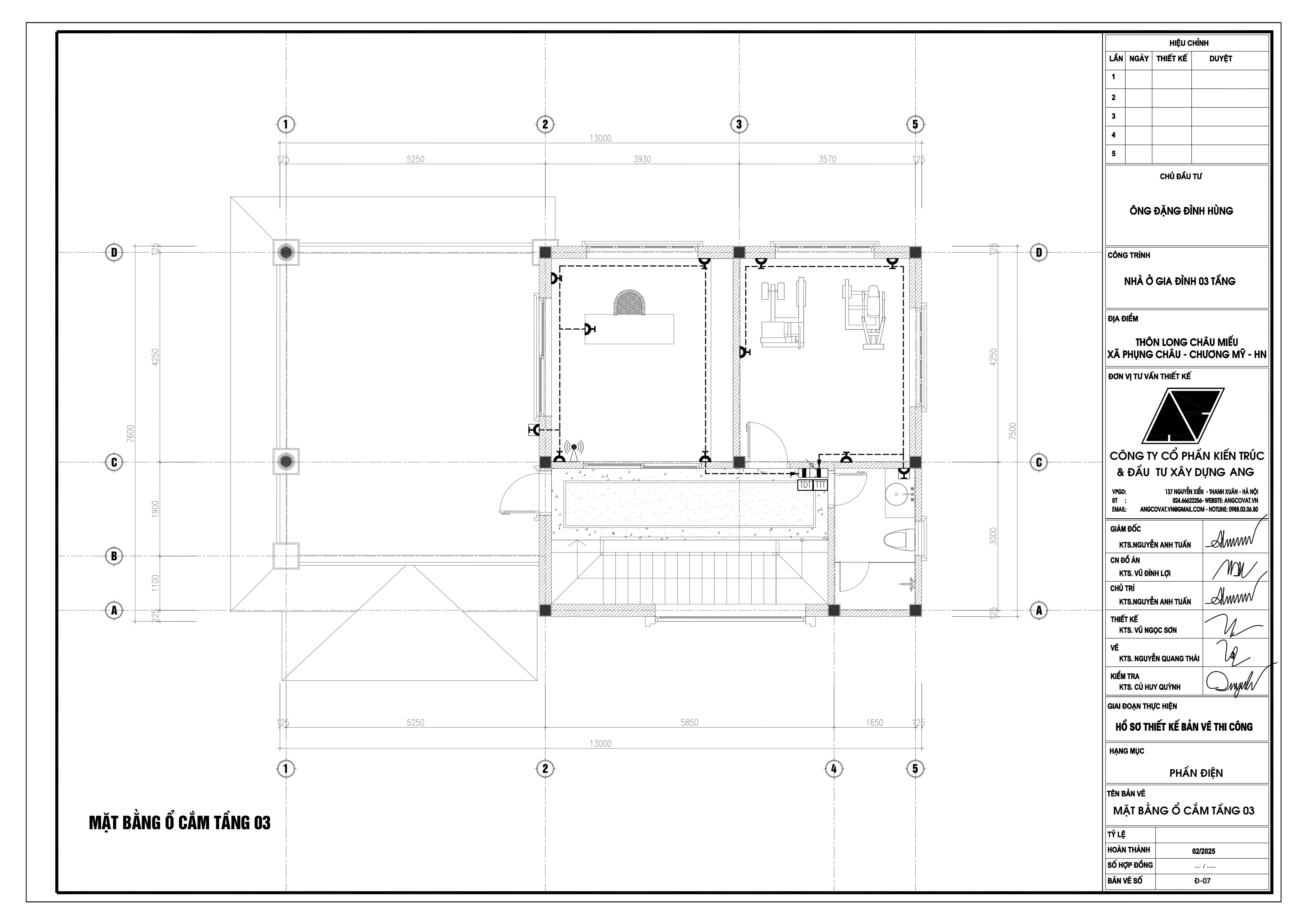

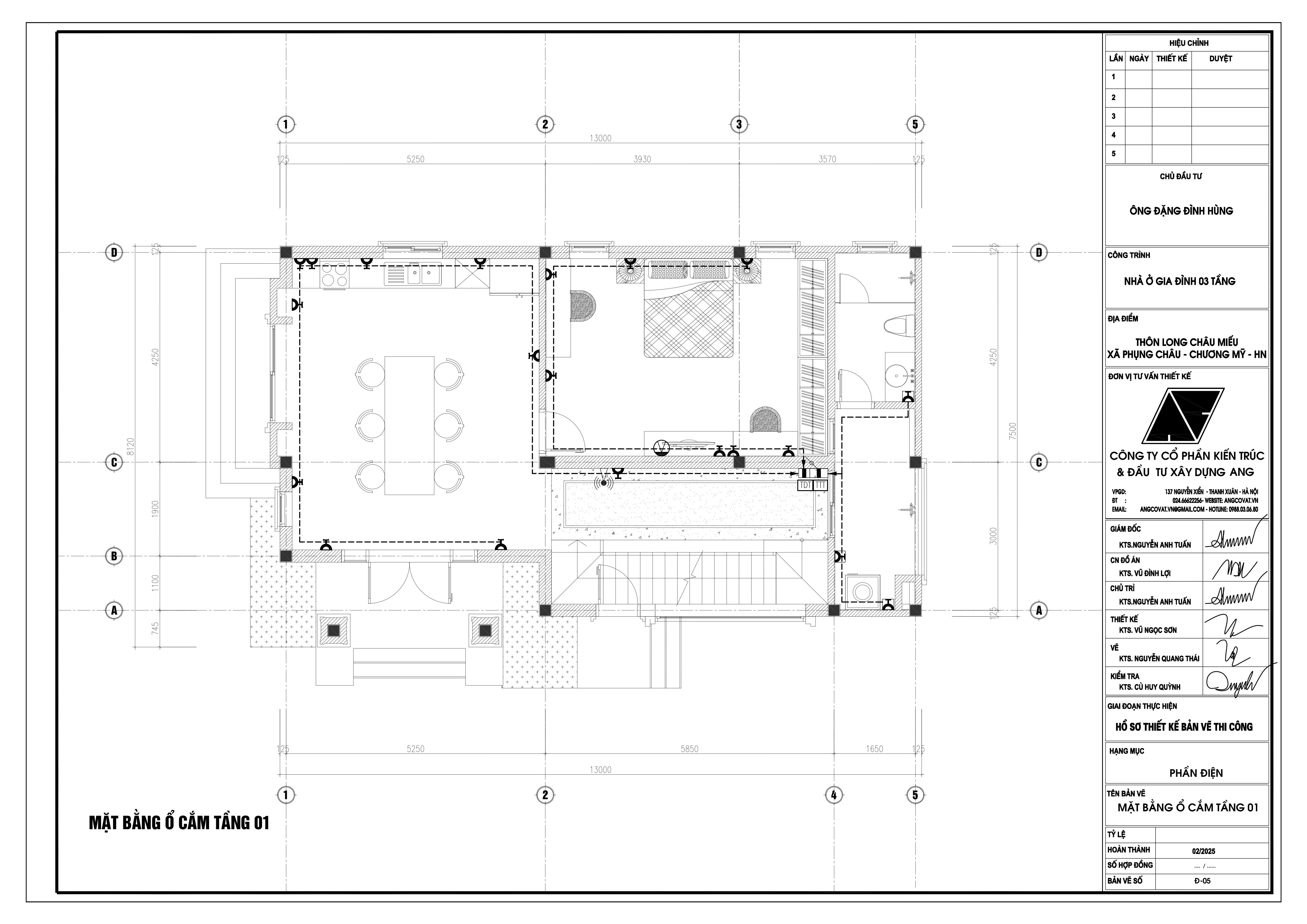

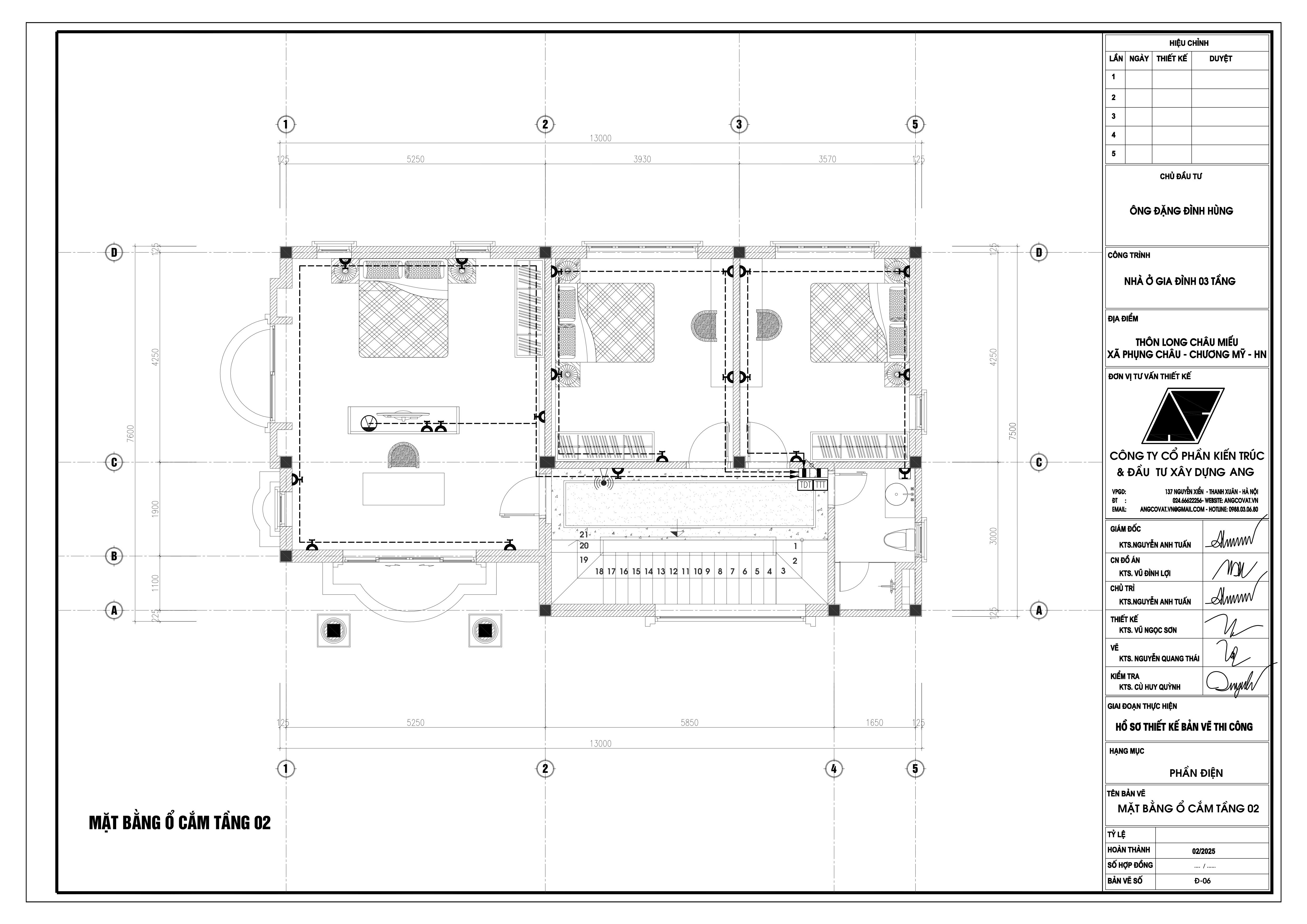

Mặt bằng ổ cắm trong bản vẽ điện nước nhà  2 tầng mái nhật
