Tìm hiểu chi tiết các thông tin có trong bản vẽ móng cọc nhà 7 tầng
Để có được một công trình kiên cố, việc thi công phần móng đóng vai trò then chốt. Tùy theo quy mô và mục đích sử dụng của công trình, có đa dạng các loại móng khác nhau. Trong số đó, móng cọc được ứng dụng rộng rãi cho các mẫu nhà phố 7 tầng. Vậy, móng cọc được định nghĩa như thế nào? Một bản vẽ móng cọc nhà 7 tầng hoàn chỉnh bao gồm những gì? Hãy cùng Angcovat khám phá câu trả lời ngay sau đây!
Khái quát sơ qua nội dung về móng cọc là gì?
Móng cọc là một giải pháp quen thuộc trong xây dựng, đặc biệt hiệu quả trên các nền đất yếu. Loại móng này có chức năng truyền tải trọng từ công trình phía trên xuống các lớp đất sâu hơn, đảm bảo sự ổn định và vững chắc cho toàn bộ cấu trúc.
Ở Việt Nam thì địa chất phần lớn là đất yếu, việc gia cố nền trước khi xây dựng móng là vô cùng cần thiết. Một phương pháp gia cố hiệu quả thường được áp dụng là đóng cừ tràm. Khi kết hợp với móng cọc, việc gia cố thêm các trụ cừ tràm giúp tăng cường đáng kể khả năng chịu tải của chân công trình.
Xem thêm: Bản vẽ điện nước nhà 2 tầng mái nhật
Kết cấu móng cọc nhà 7 tầng
Trường hợp gia chủ cần sử dụng tới bản vẽ móng cọc nhà 7 tầng:
- Nền đất chịu ảnh hưởng của nước: Nếu công trình nằm gần ao, hồ, sông, biển hoặc khu vực có mực nước ngầm cao.
- Gần kênh mương/hệ thống thoát nước sâu: Đặc biệt là khi hệ thống này nằm sát công trình.
- Nhà có tải trọng lớn: Khi công trình có thiết kế hoặc mục đích sử dụng tạo ra tải trọng đáng kể.
Ngoài ra việc tham khảo ý kiến của kiến trúc sư và những người có kinh nghiệm về địa chất địa phương là rất quan trọng. Điều này giúp bạn đưa ra quyết định lựa chọn loại móng phù hợp nhất cho ngôi nhà 7 tầng của mình.
Bản vẽ móng cọc nhà 7 tầng – Nội dung chi tiết
Mục tiêu của việc cung cấp bản vẽ móng cọc nhà 7 tầng là giúp tối ưu chi phí thiết kế và thi công, đồng thời vẫn đảm bảo công trình của bạn vững chắc tuyệt đối.
Mặt bằng định vị cọc
Các thông số liên quan đến cọc ép gồm:
- Tiết diện bọc bê tông cốt thép là 250x250mm.
- Bản vẽ số 1 cần 37 cọc
- Vị trí cọc ép thử cọc số 27 và cọcc số 1
- 20 tấn trên mỗi đầu cọc có thể chịu lực được.
- Lực ép cho đầu cọc khi thi công tối thiểu là 40 tấn và tối đa là 50 tấn ký hiệu: Pmin 60(T) và Pmax.
- Ép cọc đến mức tối đa cho tới khi đủ độ chối.
- Dự kiến chiều dài của cọc là 8m và có thể hơn nữa tùy thuộc vào thông số kết quả của việc khảo sát địa chất.
- Đập đầu cọc: 40cm

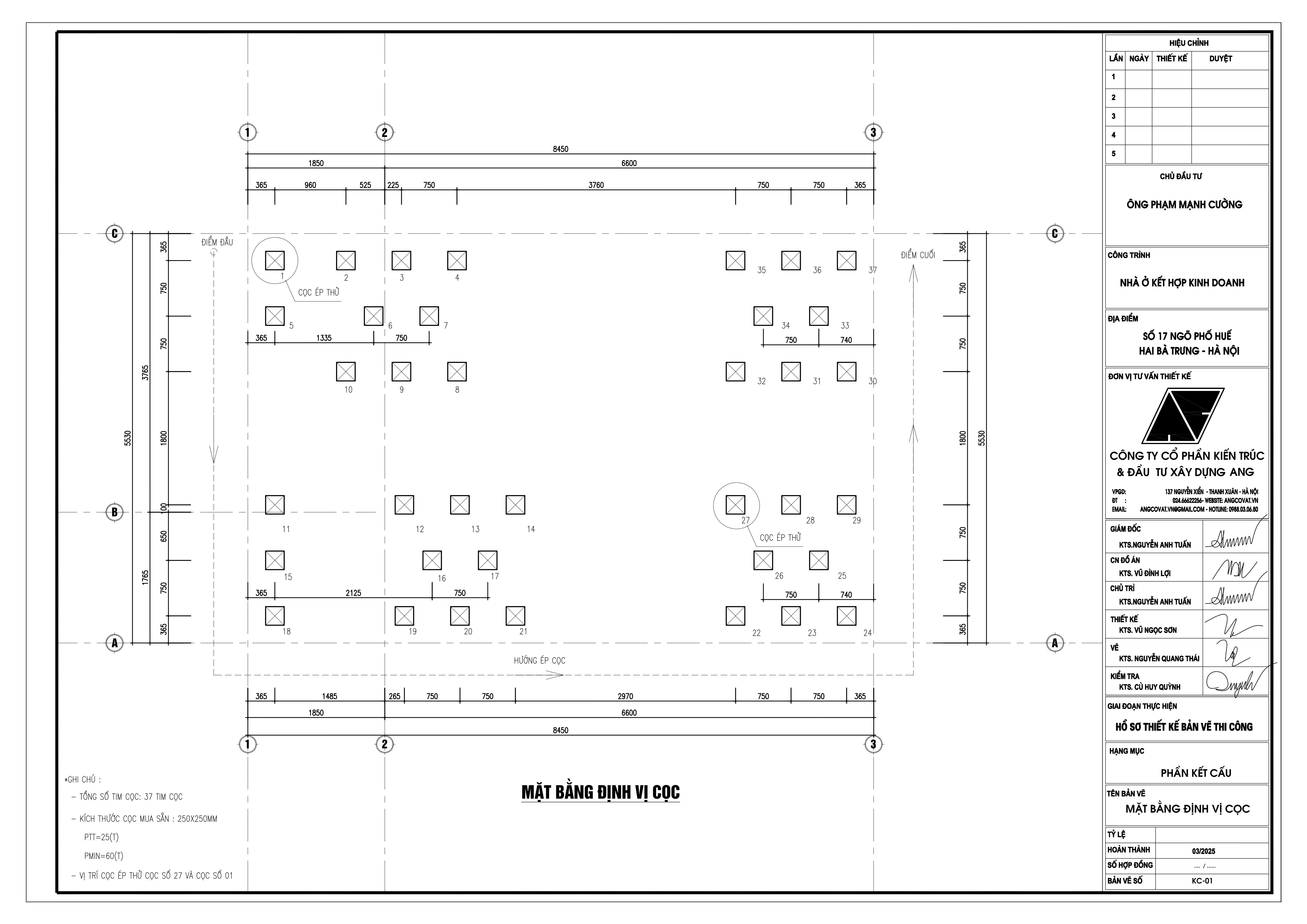

Mặt bằng định vị cọc trong nhà 7 tầng
Mặt bằng kết cấu móng trong bản vẽ móng cọc nhà 7 tầng
Bản vẽ móng cọc nhà 7 tầng này là để thể hiện rõ mặt bằng vị trí định vị của đài móng.
- Ghi chú chung cho bản vẽ số 3
- Bê tông B25
- Bê tông lót B là 7.5 (M100)
- Thống kê thép xây dựng cho tổng cấu kiện
- Uốn nối thép theo quy phạm đã đề ra
- Nên kết hợp các bản vẽ liên quan để thi công
Đừng bỏ qua: Giải đáp chi tiết vấn đề "Xây nhà 150m2 hết bao nhiêu gạch?"

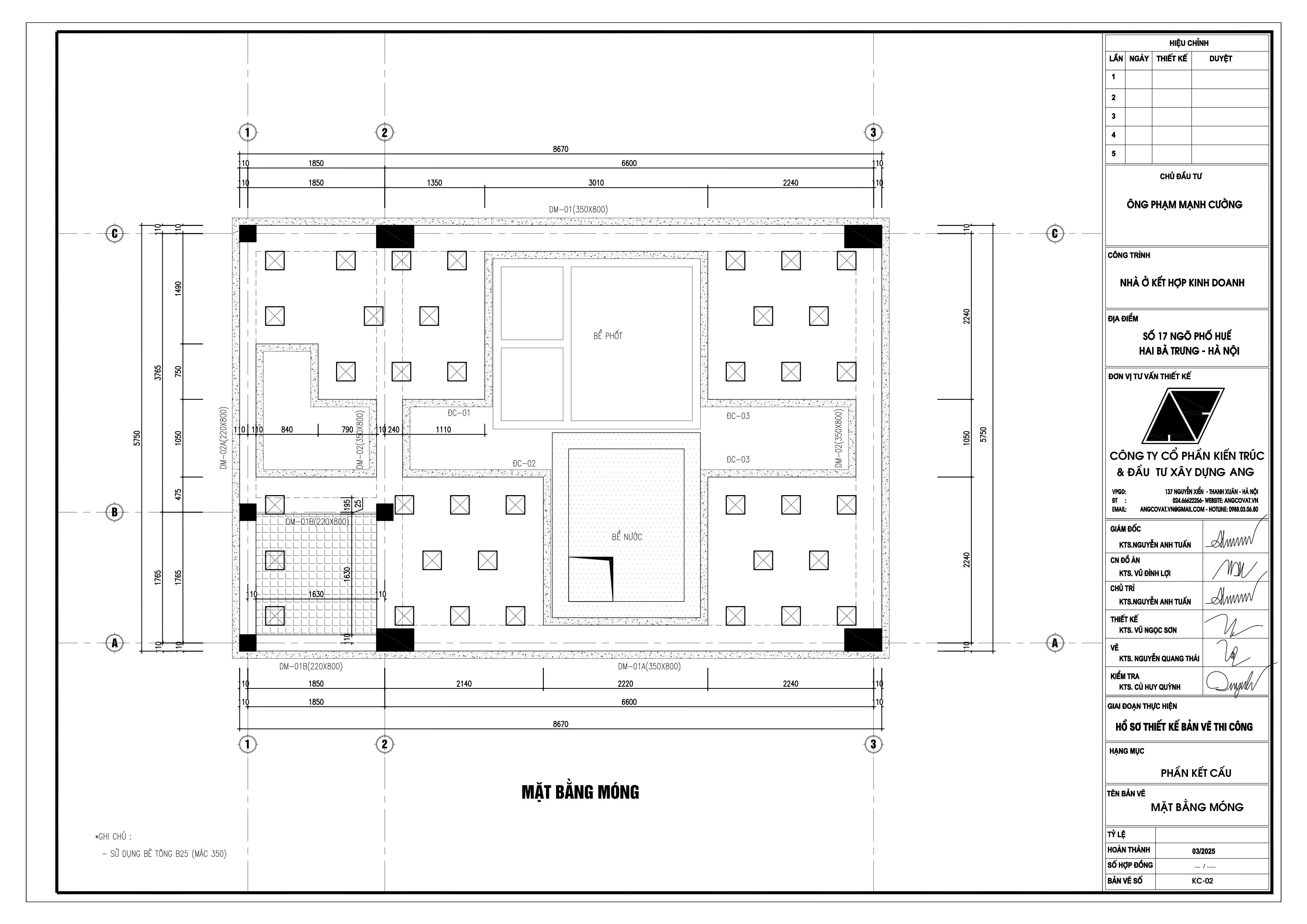

Mặt bằng móng trong bản vẽ móng cọc nhà 7 tầng

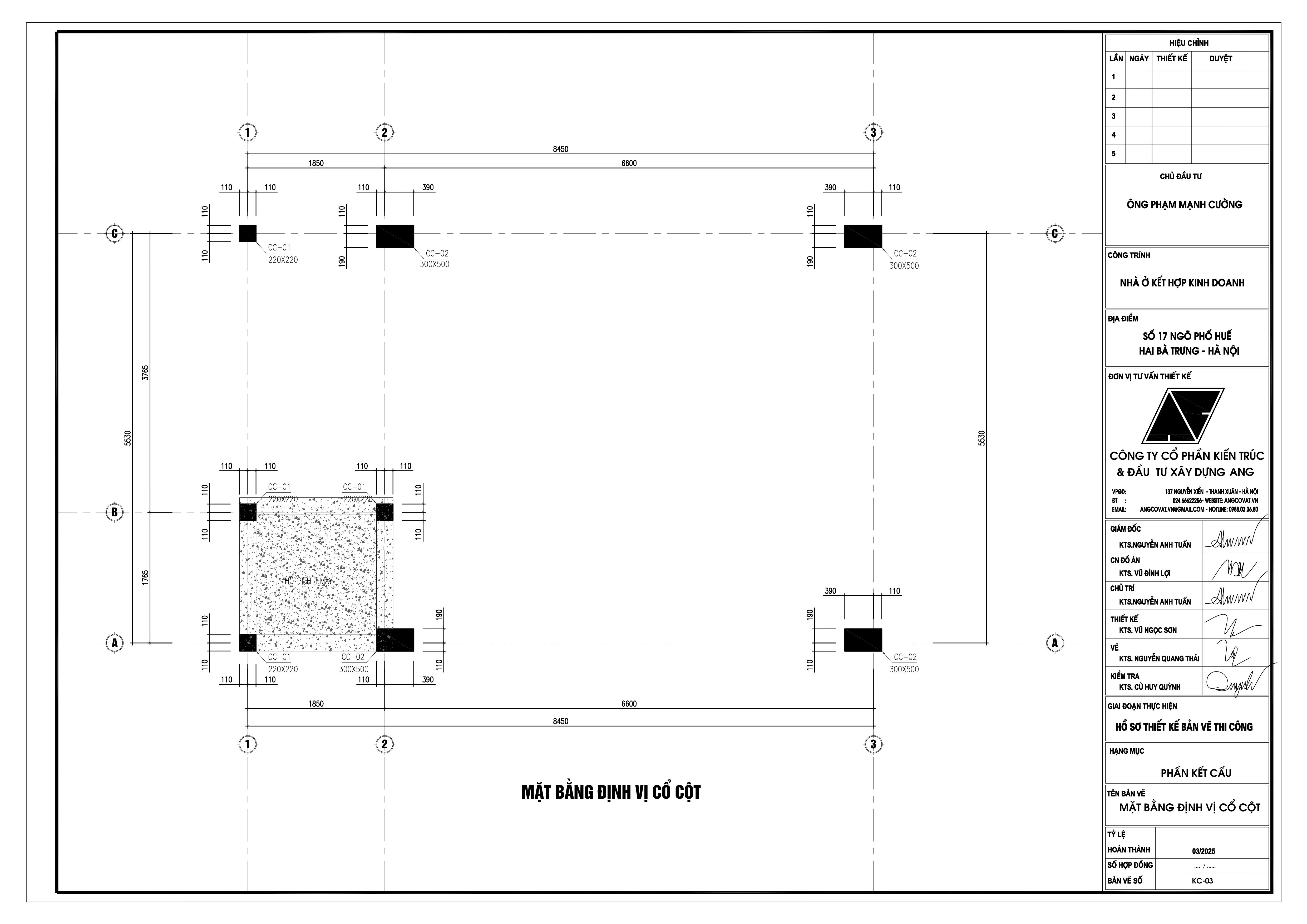

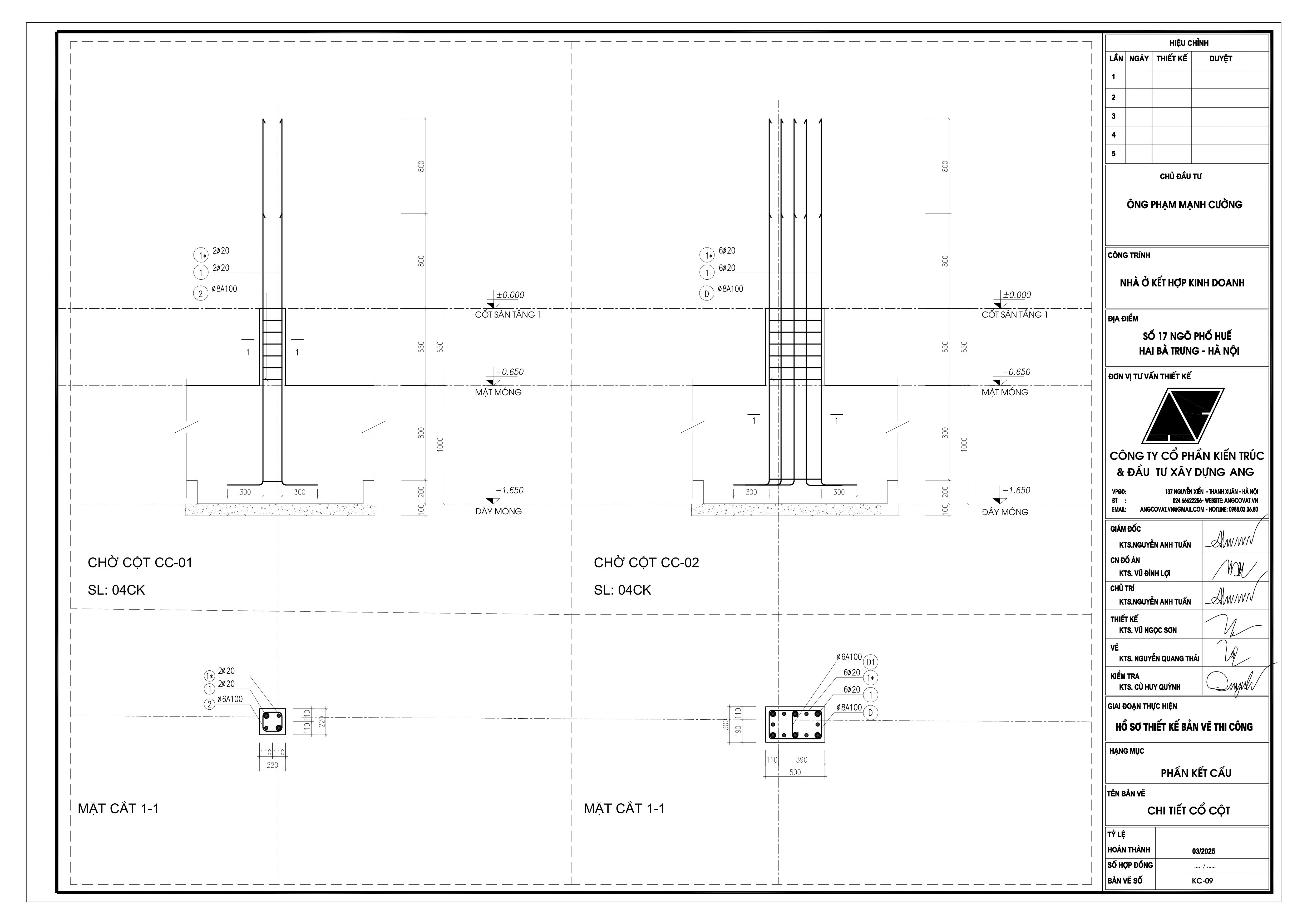

Mặt bằng định vị cổ cột cho móng nhà 7 tầng
Cổ cột là đoạn nối dài từ đài móng lên đến cốt 0, sau đó tiếp tục với phần cột thân nhà. Các ghi chú và thông số cho bản vẽ cổ cột thường tương tự bản vẽ móng cọc nhà 7 tầng:
Mặt bằng định vị cổ cột của móng cọc nhà 7 tầng
Mặt bằng tường móng nhà
Bản vẽ này trình bày các phần tường sẽ được xây dựng sau khi hoàn thành móng. Bạn có thể bỏ qua phần này vì nó khá đơn giản. Xây gạch đặc 220

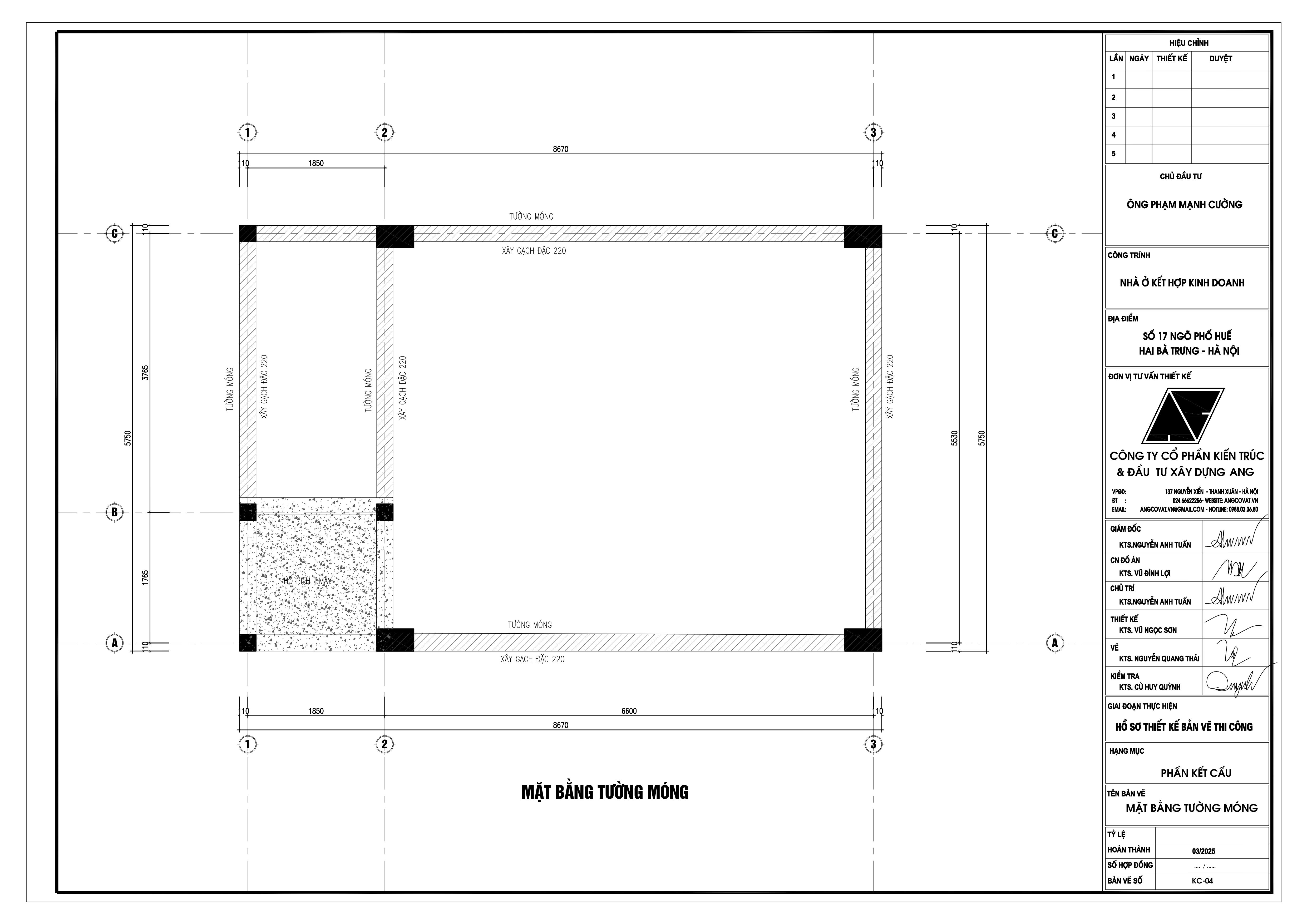

Mặt bằng tường móng nhà 7 tầng
Mặt bằng giằng chân tường
Trong quá trình đọc bản vẽ móng cọc nhà 7 tầng thì chủ đầu tư cũng cần nắm bắt vai trò của giằng chân tường như sau:
- Chịu lực: Giằng tường góp phần chịu lực cho tường và sàn các tầng phía trên.
- Liên kết: Chúng liên kết các đỉnh tường của trần nhà trước khi đổ sàn, tạo sự liền mạch cho cấu trúc.
- Hạn chế biến dạng: Giằng tường giúp giảm thiểu tối đa khả năng biến dạng của sàn nhà.
- Chống xô lệch: Chúng ngăn chặn tình trạng xô lệch ở các nút chân cột, đặc biệt trong điều kiện không thuận lợi.
- Tăng cường độ cứng và bền vững: Giằng tường giúp tăng cường độ cứng và sự bền vững tổng thể của kết cấu công trình.
- Chịu tải trọng ngang: Đặc biệt quan trọng đối với nhà 7 tầng, giằng tường tăng khả năng chịu đựng các loại tải trọng ngang.
- Tạo giằng móng: Trong một số thiết kế đặc biệt, giằng tường còn góp phần tạo thành giằng móng.
Tìm hiểu thêm: Móng nhà 5 tầng

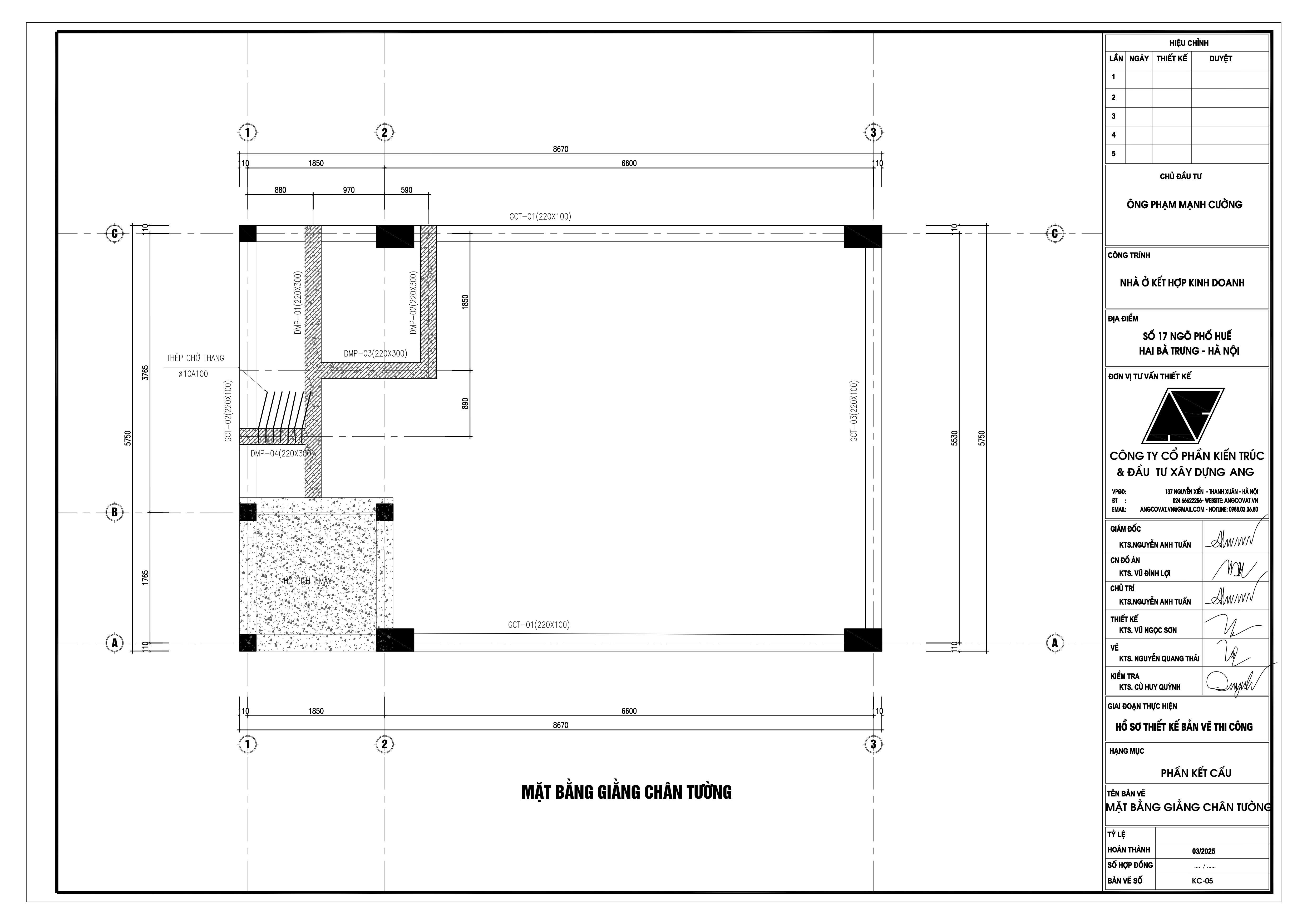

Bản vẽ mặt bằng giằng chân tường
Trong quá trình thi công nhà 7 tầng thì giằng tường chiếm khoảng 40-65% trọng lượng vật liệu và 20-40% chi phí phần thô của công trình. Do đó, việc lựa chọn vật liệu tốt là cực kỳ cần thiết, với những lưu ý sau:
- Mức độ chịu lực: Vật liệu phải có khả năng chịu lực tương thích với chiều dài của tường, đồng thời gánh đỡ toàn bộ trọng lượng tường nhà, trọng lượng sàn tầng trên và mái.
- Độ bền và cứng: Cần tìm hiểu mối tương quan giữa mác vật liệu và khả năng chịu tải của nền đất, móng, chiều cao và chiều dày tường nhà. Ngoài ra, kỹ thuật xây dựng cũng ảnh hưởng lớn đến độ bền.
Dựa trên những yêu cầu này, gua chủ cũng nên ưu tiên các loại vật liệu xây giằng tường có bề dày phù hợp, giúp đảm bảo tường không bị nứt vỡ khi thời tiết thay đổi đột ngột như bão, lũ.

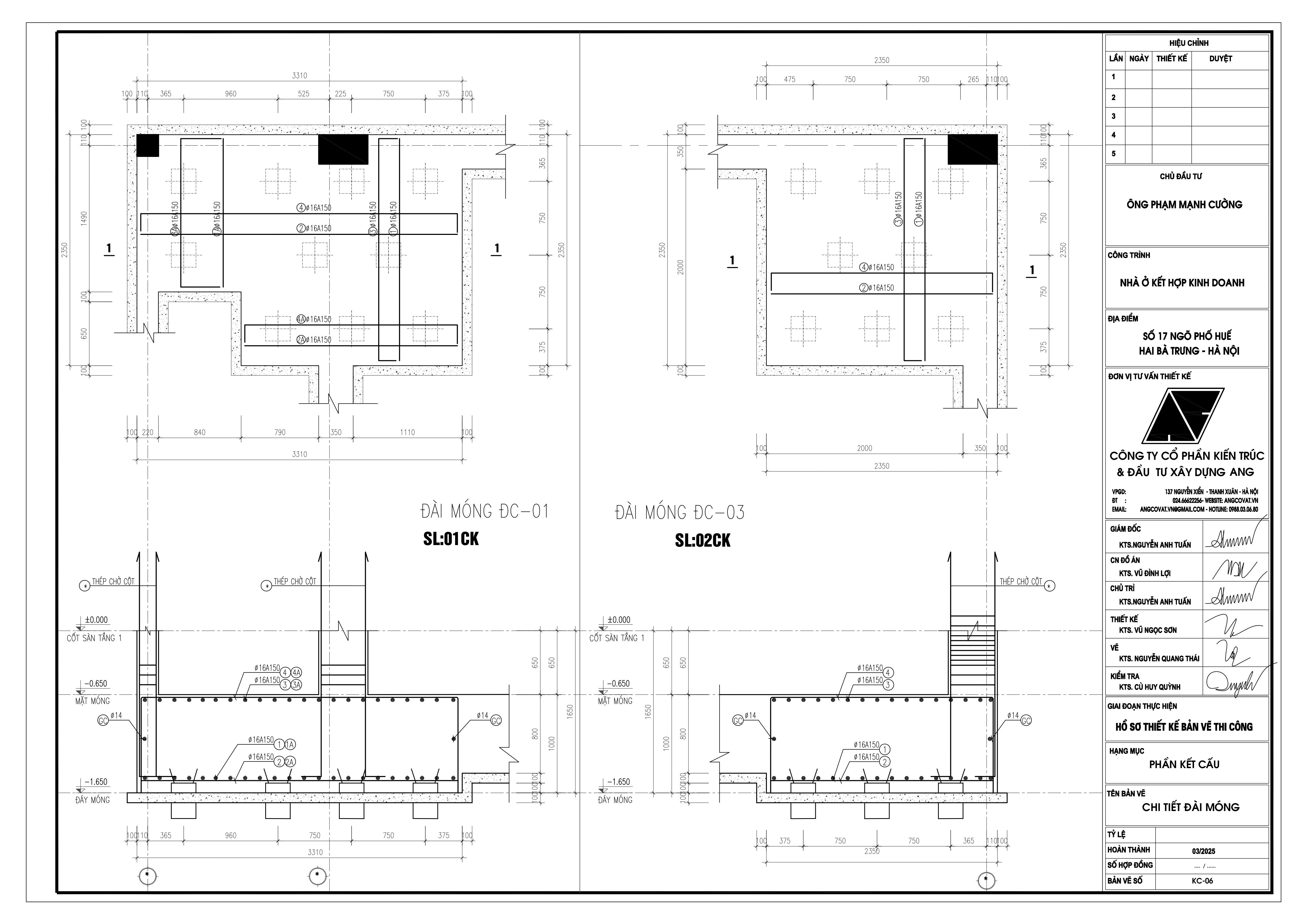

Đài móng DC - 01 và 03

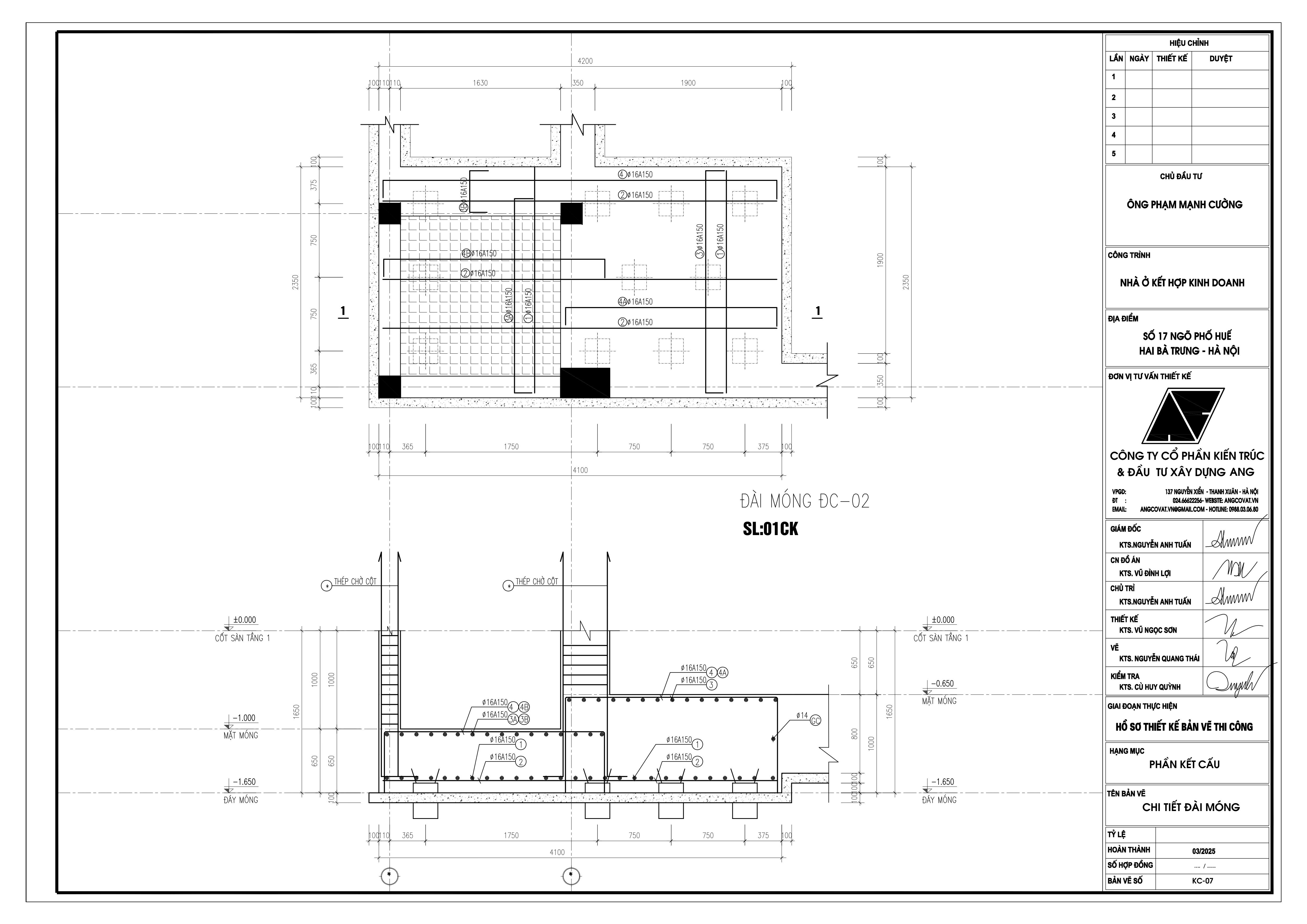

Đài móng DC - 02

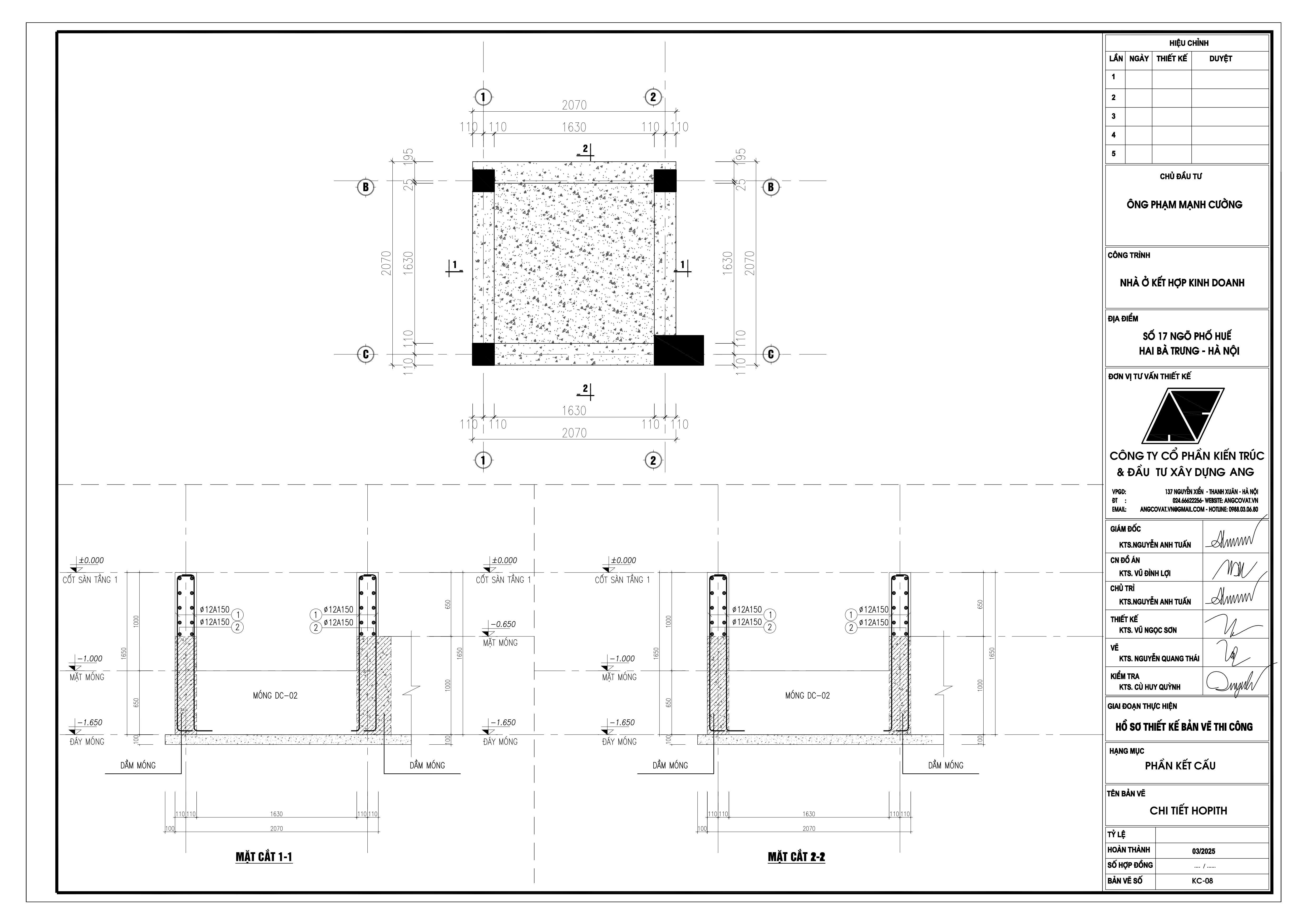

Mặt bằng mặt cắt 1-1 và 2-2
Bản vẽ mặt cắt 1-1

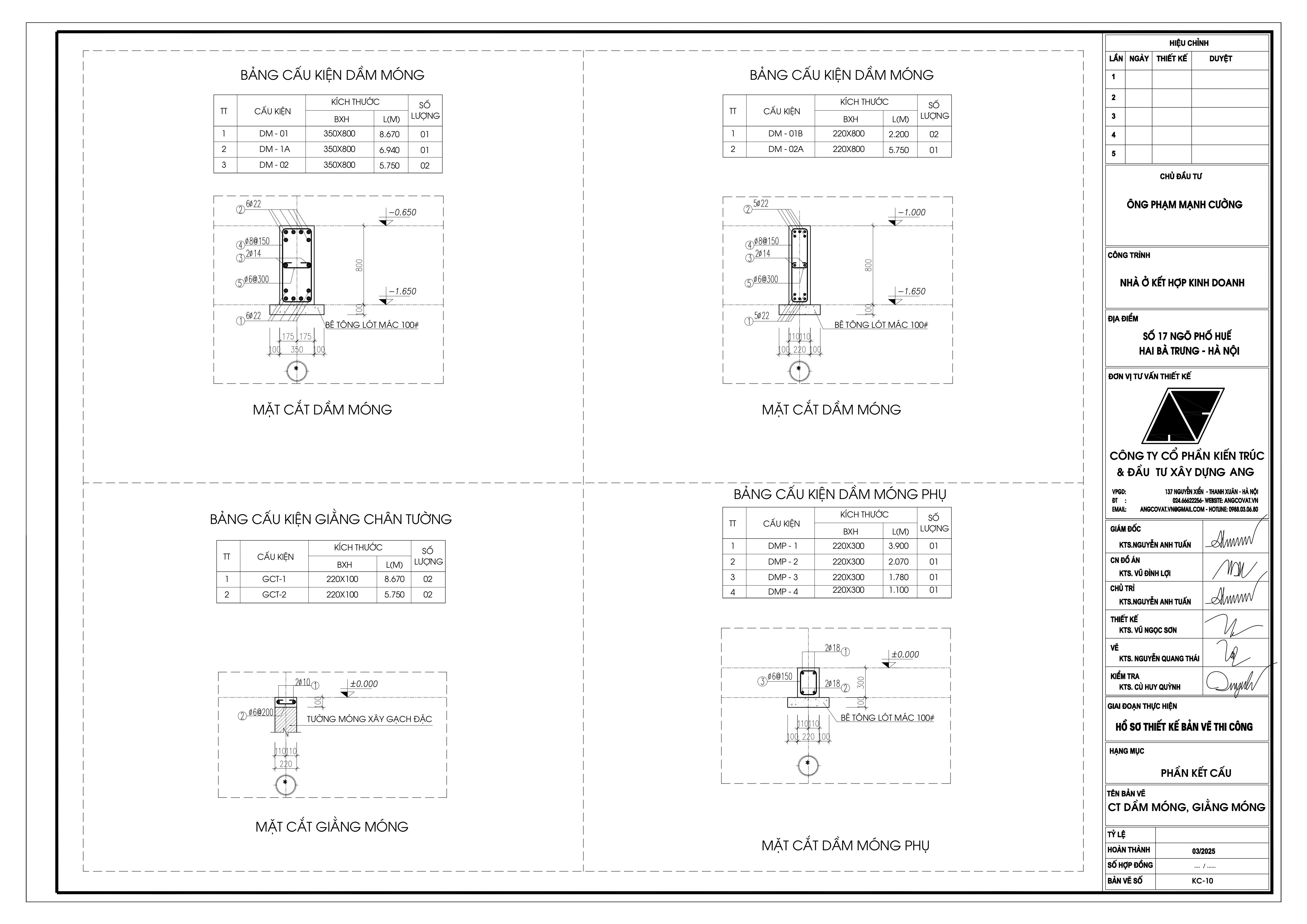

Bản vẽ mặt cắt dầm móng phụ
Tầm quan trọng của đơn vị thiết kế bản vẽ móng cọc nhà 7 tầng uy tín
Angcovat xin nhấn mạnh tầm quan trọng của việc chọn lựa chọn đơn vị thiết kế bản vẽ móng cọc nhà 7 tầng uy tín và nhà thầu xây dựng. Dù chủ đầu tư có am hiểu về thi công thì cũng không thể tự mình xây dựng toàn bộ ngôi nhà 7 tầng. Bạn có thể tự chọn vật liệu hay thiết bị nội, ngoại thất, nhưng những công đoạn xây dựng phức tạp hay thiết kế bản vẽ nên được giao cho bên phía đơn vị có kinh nghiệm lâu năm, đặc biệt là trong việc xây dựng nhà 7 tầng.
Mỗi bản vẽ móng cọc nhà 7 tầng uy tín sẽ có phương án thi công và kích thước khác nhau tùy thuộc vào địa chất và quy mô cụ thể của từng ngôi nhà. Không có giải pháp móng nào cũng giống nhau hoàn toàn cho mọi công trình. Bởi mỗi ngôi nhà cần có một phương án móng cọc hợp lý nhất để đảm bảo sự vững chắc. Vì vậy, khách hàng cần cân nhắc kỹ lưỡng khi áp dụng cho ngôi nhà của mình.
Hy vọng bài viết này đã mang lại những thông tin hữu ích cho bạn về bản vẽ móng cọc nhà 7 tầng uy tín. Nếu bạn có bất kỳ nhu cầu nào về thiết kế xây dựng, đừng ngần ngại liên hệ với Angcovat để nhận được sự phục vụ tốt nhất nhé!
