Trọn bộ bản vẽ móng nhà thờ họ ba gian nhà anh Toàn ở Hà Nam

Trong văn hóa truyền thống của người Việt Nam, nhà thờ họ không đơn thuần là nơi thờ cúng tổ tiên. Công trình này còn là biểu tượng linh thiêng thể hiện lòng tôn kính, nơi lưu giữ những giá trị lịch sử, gia phong và mối quan hệ huyết thống bền chặt của một dòng họ. Trong số các mẫu thiết kế nhà thờ họ, thiết kế nhà thờ họ 3 gian luôn được ưa chuộng và giữ vị trí quan trọng. Kiểu dáng này nổi bật nhờ sự hài hòa tinh tế giữa các yếu tố phong thủy, nghệ thuật kiến trúc độc đáo và không gian thờ cúng trang nghiêm, mang lại cảm giác ấm cúng và linh thiêng cho mỗi thành viên trong dòng họ. Ngay sau đây cùng đón xem kỹ hơn các thông tin về một vài hình ảnh ngoại thất và bộ bản vẽ móng nhà thờ họ ba gian của gia đình anh Toàn ở Hà Nam nhé.

Tổng quan về bản vẽ phối cảnh 3D thiết kế nhà thờ họ 3 gian

Với điều kiện kinh tế ngày càng phát triển, nhiều gia đình mong muốn thể hiện lòng hiếu kính và tri ân ông bà, tổ tiên qua việc xây dựng một ngôi nhà thờ. Đây không chỉ là nơi thờ phụng thiêng liêng mà còn là không gian để con cháu sum vầy, gắn kết tình thân. Đặc biệt, tại Hà Nam nhu cầu này ngày càng tăng cao, khi nhiều gia đình muốn có một không gian vừa trang trọng để thờ cúng, vừa tiện nghi để sinh hoạt và thư giãn. Một trong những giải pháp được ưa chuộng hiện nay là xây dựng nhà thờ họ kết hợp với nhà ở, với kết cấu mái ngói thái đặc trưng. Đối với những lô đất có chiều dài tương đối nhưng chiều ngang hẹp, việc bố trí không gian sao cho hợp lý và tối ưu là điều vô cùng quan trọng. Để minh họa rõ hơn, bản vẽ 3D thiết kế nhà thờ họ 3 gian của anh Toàn dưới đây sẽ cung cấp cái nhìn chi tiết về phương án kiến trúc này:

bản vẽ móng nhà thờ họ ba gian

Phối cảnh ngoại thất nhà thờ họ 3 gian

Mẫu thiết kế nhà thờ họ 3 gian gây ấn tượng mạnh mẽ với phần mái ngói đỏ tươi, sử dụng loại ngói vảy rồng mang đến vẻ oai nghiêm và quyền lực. Công trình này còn chú trọng đến sự đối xứng trong kiến trúc, thể hiện rõ qua bậc ngũ cấp và hệ cột trụ ở phía trước, tượng trưng cho lòng thành kính và biết ơn sâu sắc đối với tổ tiên. Công trình được thiết kế với ba gian chính, sử dụng kết cấu bê tông chắc chắn nhưng được sơn giả gỗ để giữ nét truyền thống và ấm cúng. Đây không chỉ là nơi thờ cúng mà còn là không gian sinh hoạt chung, gắn kết các thành viên trong gia đình. Phần sân xung quanh được lát đá, kết hợp cùng những họa tiết truyền thống tinh xảo ở khu vực đỉnh mái, tạo nên vẻ đẹp trang nghiêm và cuốn hút cho tổng thể công trình.

Xem thêm: Bản vẽ thiết kế móng nhà thờ họ 2 tầng

Theo dõi bản vẽ móng nhà thờ họ ba gian chi tiết

Sau khi xem qua về phối cảnh ngoại thất nhà thờ họ 3 gian của chủ đầu tư thì Angcovat sẽ chia sẻ cho bạn kỹ hơn về bản vẽ móng nhà thờ họ ba gian chi tiết:

bản vẽ móng nhà thờ họ ba gian

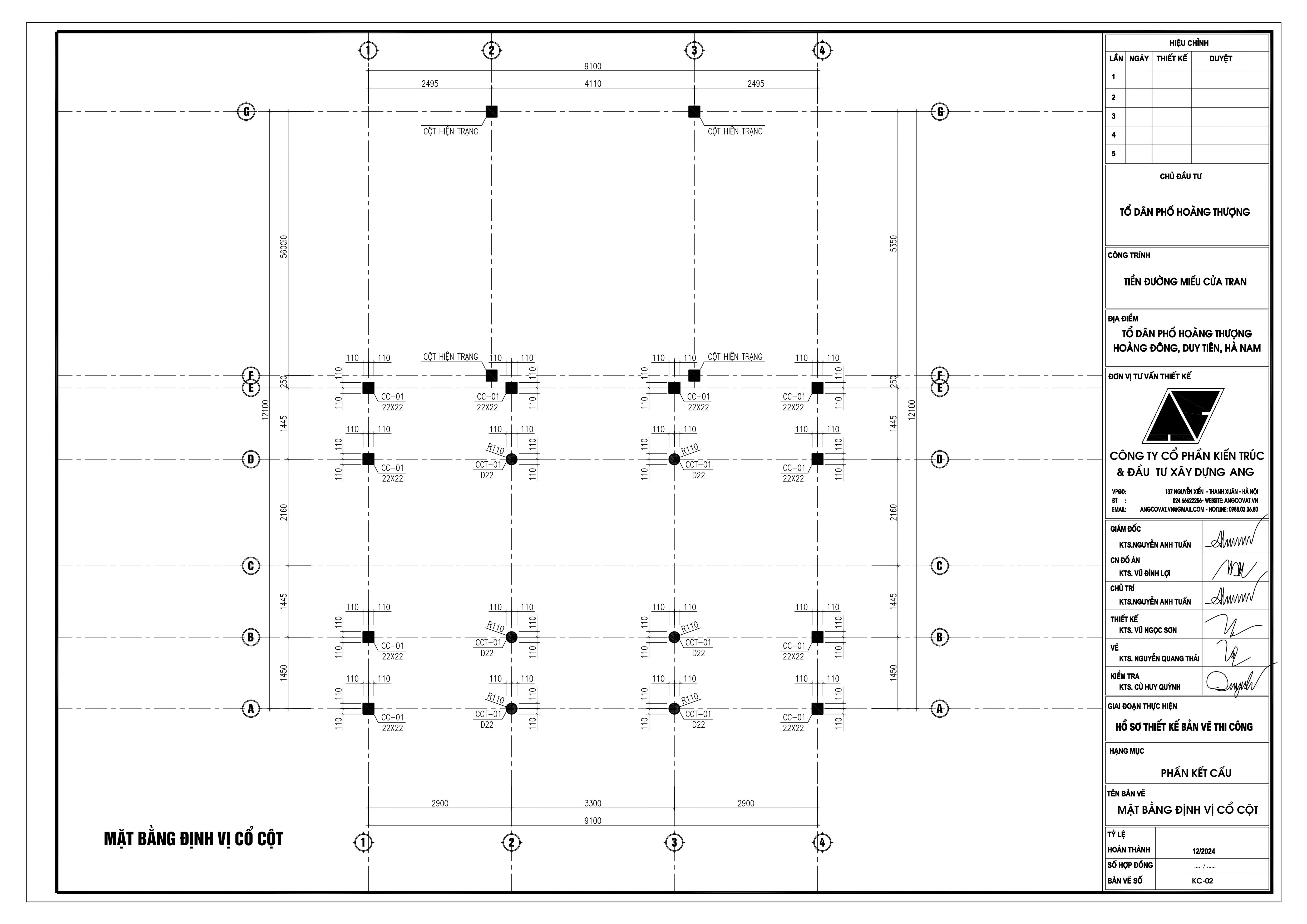

Mặt bằng định vị cổ cột nhà thờ họ 3 gian

Mặt bằng định vị cột trong bản vẽ móng nhà thờ họ ba gian là một bản vẽ kỹ thuật cực kỳ quan trọng, cung cấp cái nhìn tổng thể về vị trí chính xác của từng cột trong công trình. Bản vẽ này không chỉ thể hiện lưới cột chạy xuyên suốt ngôi nhà mà còn chỉ rõ cách bố trí các loại cột khác nhau. Đối với anh Toàn, mặt bằng định vị cột là tài liệu thiết yếu để đánh giá độ an toàn chịu lực của công trình. Việc hiểu rõ cách các cột được đặt và liên kết với nhau giúp đảm bảo chất lượng, sự vững chắc và tính bền vững cho toàn bộ công trình xây dựng.

bản vẽ móng nhà thờ họ ba gian

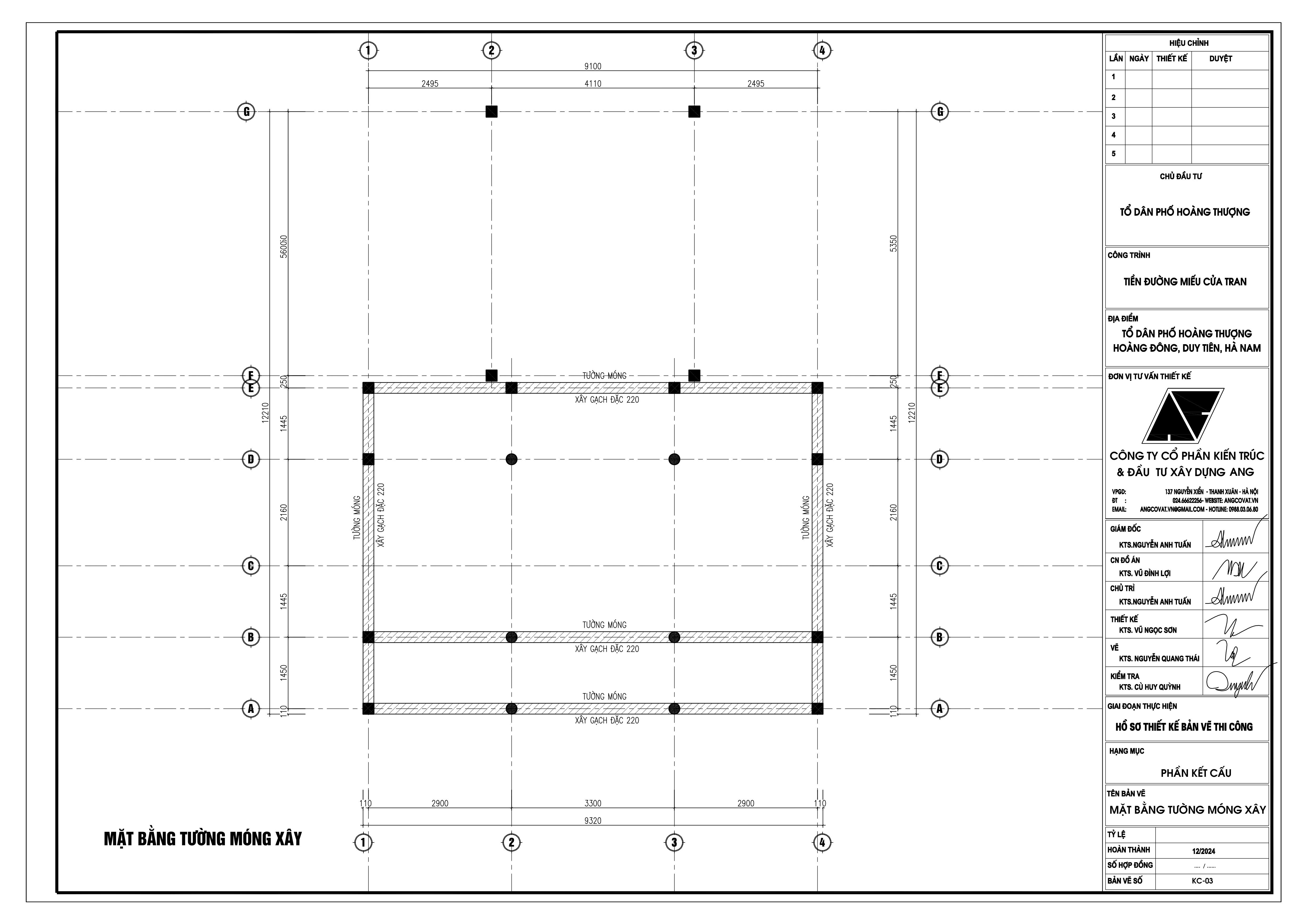

Mặt bằng tường móng xây nhà thờ họ 3 gian

Mặt bằng tường móng xây cho bạn thấy chi tiết phần tường được xây từ móng, hoặc từ dầm đối với móng cốc. Cụ thể, tường thường có độ dày 220mm và được xây lên đến cốt 0.00, sau đó sẽ đổ giằng bê tông chống thấm. Để đạt hiệu quả chống thấm tốt nhất cho phần tường dưới cốt 0.00, chủ đầu tư nên dùng gạch đặc. Cần lưu ý rằng giằng cốt 0.00 chủ yếu có tác dụng chống thấm. Nó không có vai trò chịu lực hay kết cấu quan trọng nào khác, nên không cần đầu tư quá nhiều chi phí vào hạng mục này.

Đừng bỏ qua: Thiết kế nhà thờ 3 gian có hậu cung diện tích 60m2 tại Hà Nam

bản vẽ móng nhà thờ họ ba gian

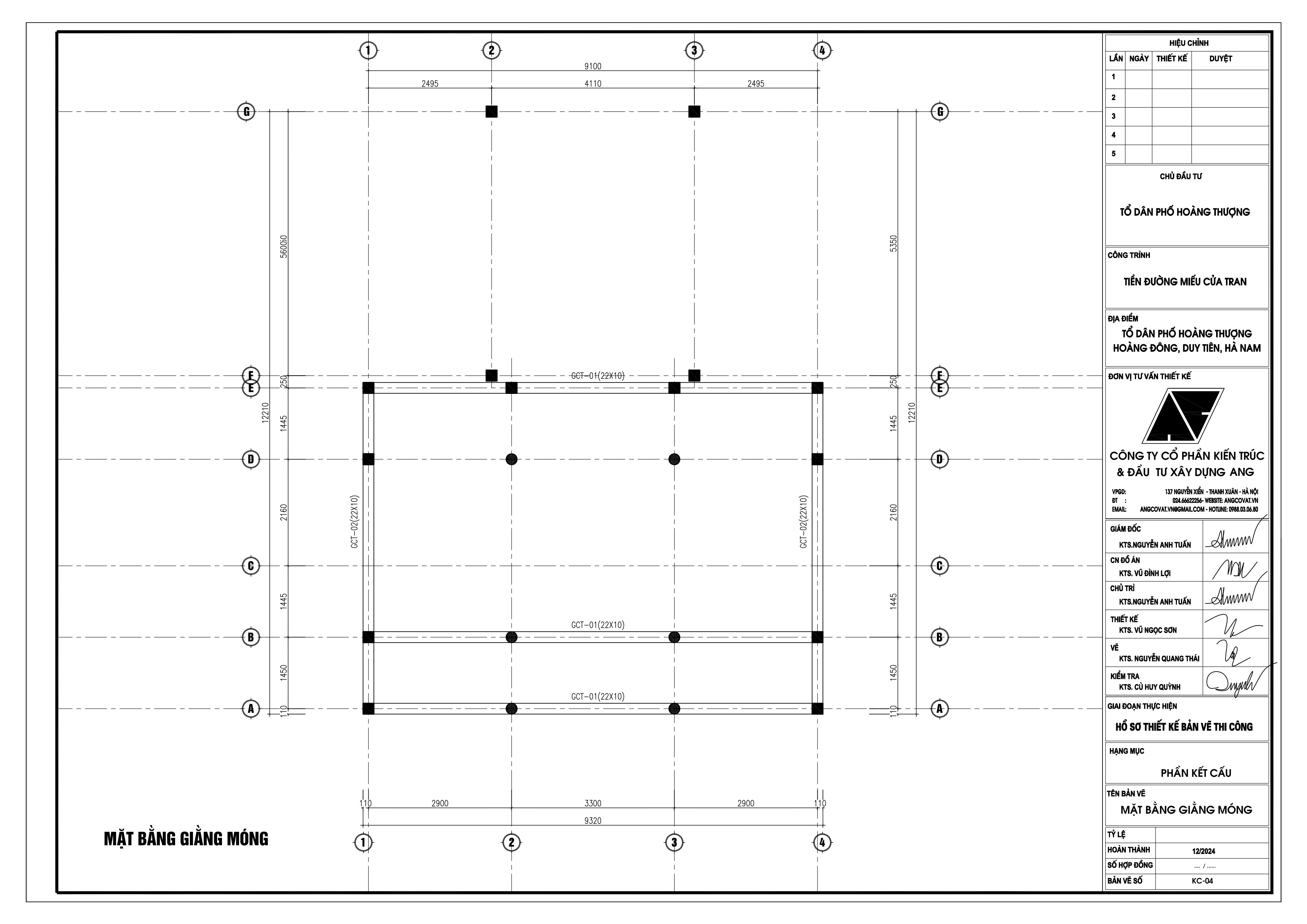

 Mặt bằng giằng móng nhà thờ họ 3 gian

Trong bộ bản vẽ móng nhà thờ họ ba gian thì đây là mặt bằng giằng móng dành cho nhà thờ họ, giúp gia chủ dễ dàng xác định vị trí của các giằng. Trong bản vẽ kỹ thuật tiếp theo, KTS sẽ chú thích chi tiết về kích thước và khoảng cách của từng giằng, đảm bảo bạn có đầy đủ thông tin cần thiết để tham khảo.

  • Giằng móng: GCT – 01 (22x10), số lượng: 03.
  • Giằng móng: GCT – 02 (22x10), số lượng: 02.

Trong thi công móng cần phân biệt rõ vai trò của giằng móng chính và giằng móng phụ. Giằng móng chính có nhiệm vụ chịu lực chính cho công trình, trong khi giằng móng phụ chỉ có tác dụng đỡ tường. Bạn hoàn toàn có thể xây gạch cho giằng móng phụ mà không lo ảnh hưởng đến chất lượng. Thực tế nhiều thợ ở nông thôn thường có thói quen làm tất cả các loại giằng móng giống nhau. Điều này không chỉ gây lãng phí nhân công và vật tư, mà còn đi ngược lại nguyên lý kỹ thuật. Việc đồng nhất kích thước và kết cấu của tất cả các giằng có thể dẫn đến những hậu quả nghiêm trọng như lún hoặc nứt tường sau khi hoàn thiện công trình. Để đảm bảo an toàn và bền vững cho ngôi nhà, việc thiết kế và thi công giằng móng phải tuân thủ đúng nguyên tắc về chịu lực và vai trò của từng loại giằng.

bản vẽ móng nhà thờ họ ba gian

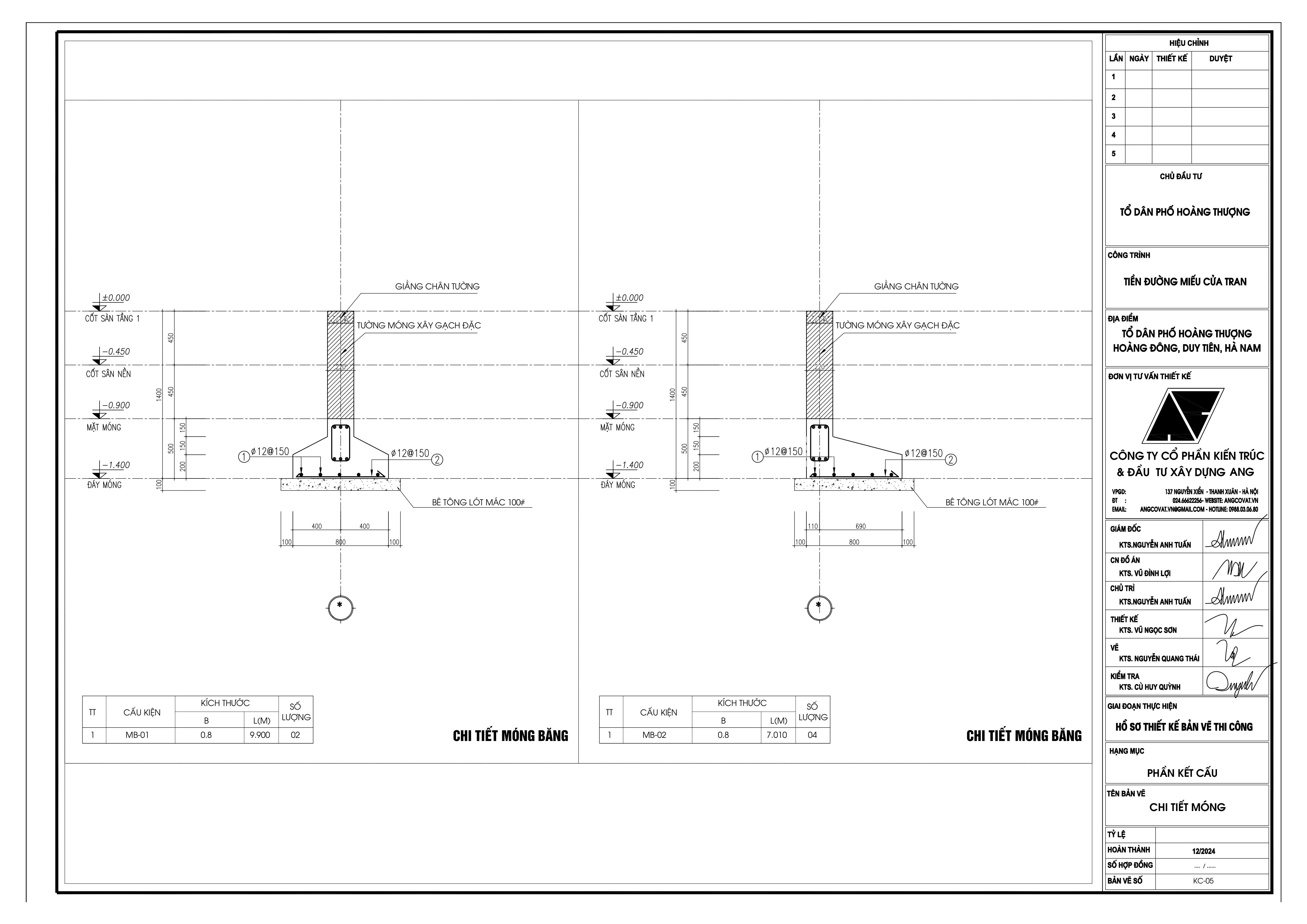

Chi tiết móng băng trong nhà thờ họ 3 gian

Khi quan sát móng băng, bạn sẽ dễ dàng nhận thấy một đặc điểm cấu tạo nổi bật: Phần dầm và phần móng được thiết kế liền khối với nhau. Đây là điểm khác biệt cơ bản so với các loại móng khác, nơi dầm và móng thường có cấu tạo riêng biệt. Để giúp bạn hiểu rõ hơn về chi tiết này, Angcovat sẽ giải thích cụ thể:

  • Chi tiết móng băng MB – 01: Chiều dài móng L = 9,900m , số lượng: 02.
  • Chi tiết móng băng MB – 02: Chiều dài móng L = 7,010m , số lượng: 04.

Xem thêm: Thiết kế thi công trọn gói nhà thờ họ 700 triệu đơn giản mà đẹp

bản vẽ móng nhà thờ họ ba gian

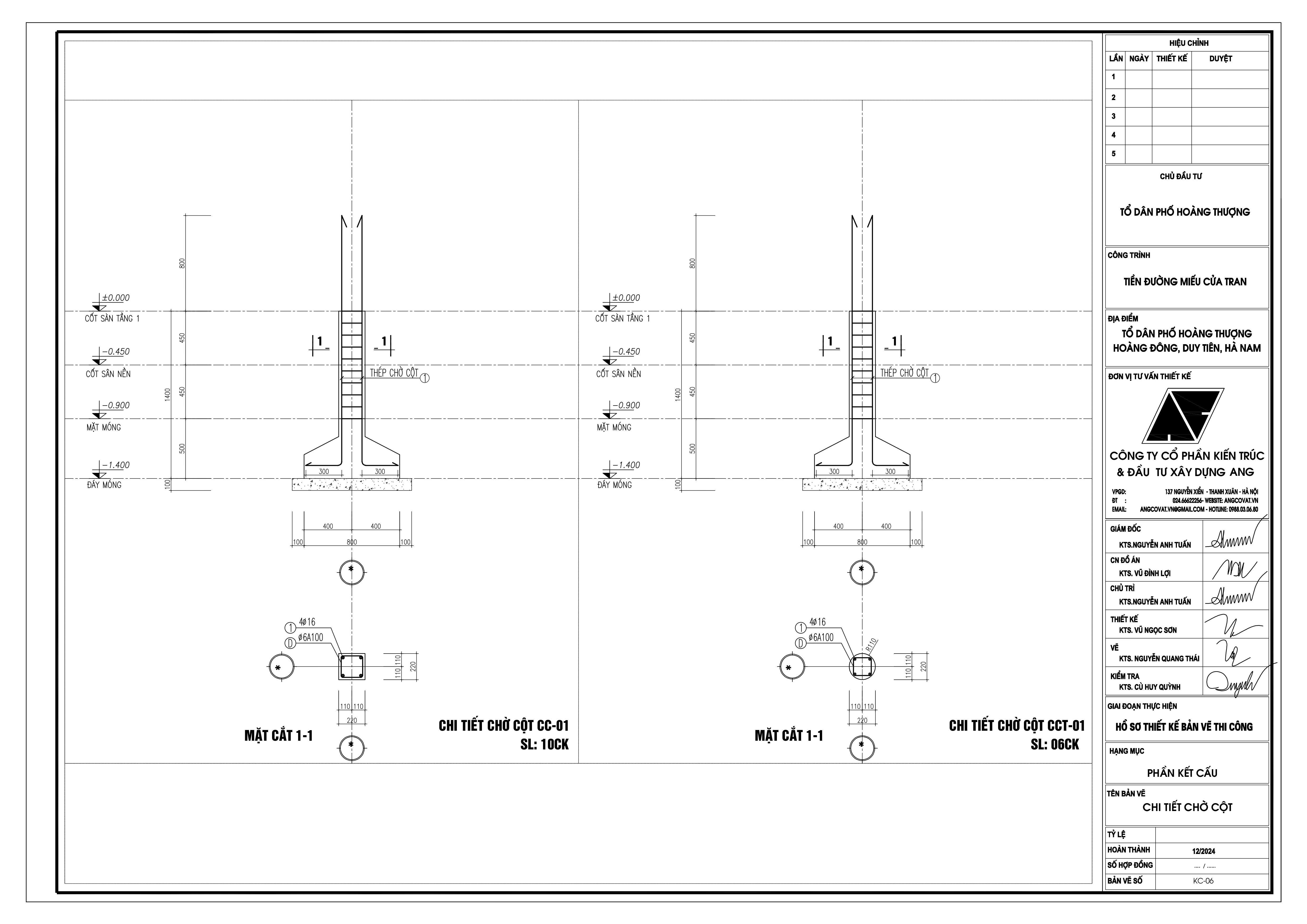

Chi tiết mặt cắt cột nhà thờ họ 3 gian

Mặt cắt cột trong bản vẽ móng nhà thờ họ ba gian là một dạng hình chiếu thể hiện chi tiết cấu tạo của cột khi được cắt ngang. Bản vẽ này cung cấp đầy đủ thông tin về kích thước, hình dạng, vật liệu sử dụng, và các chi tiết kỹ thuật khác liên quan đến kết cấu của cột.

bản vẽ móng nhà thờ họ ba gian

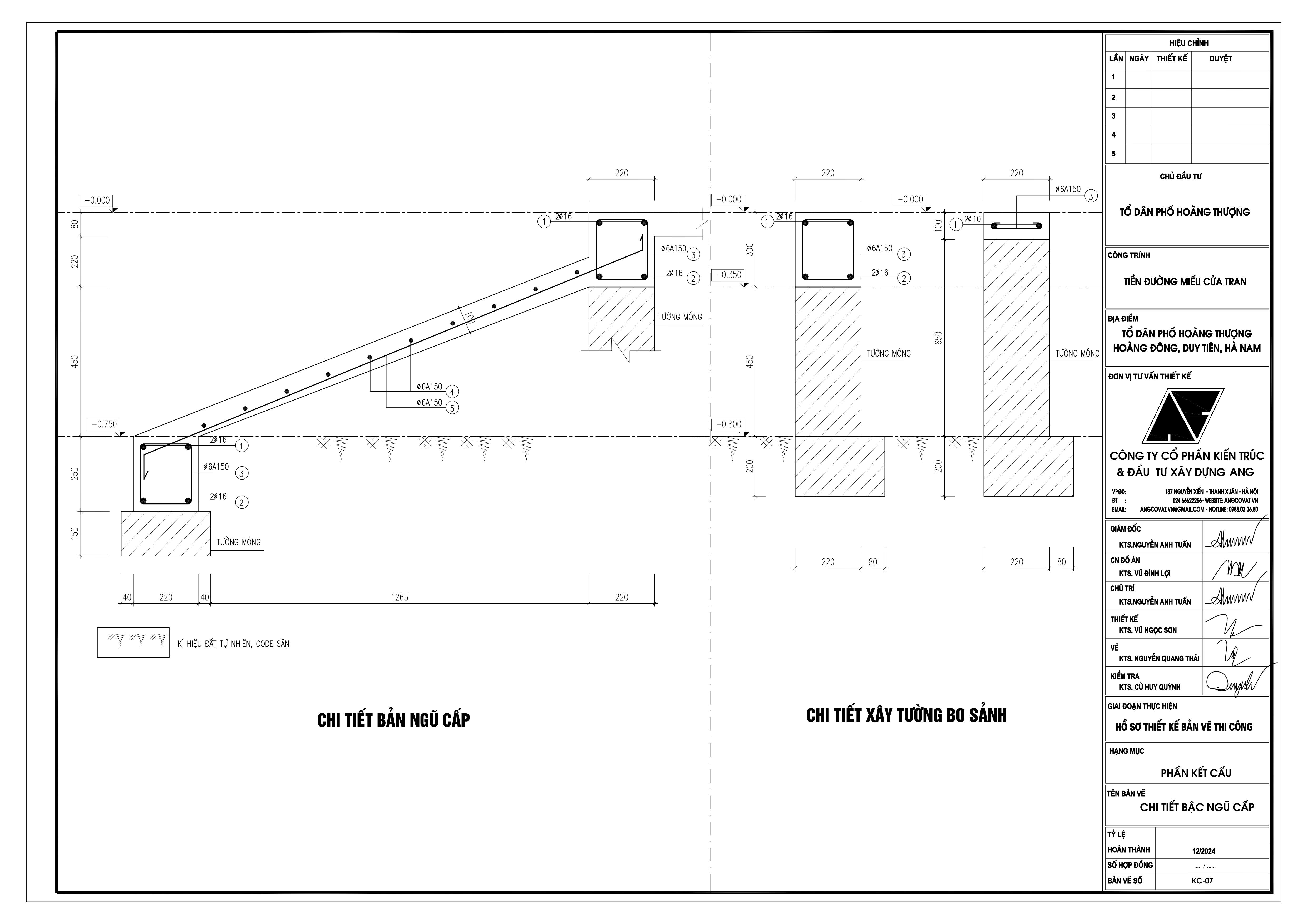

 Bản vẽ chi tiết xây tường bo sảnh nhà thờ họ 3 gian

bản vẽ móng nhà thờ họ ba gian

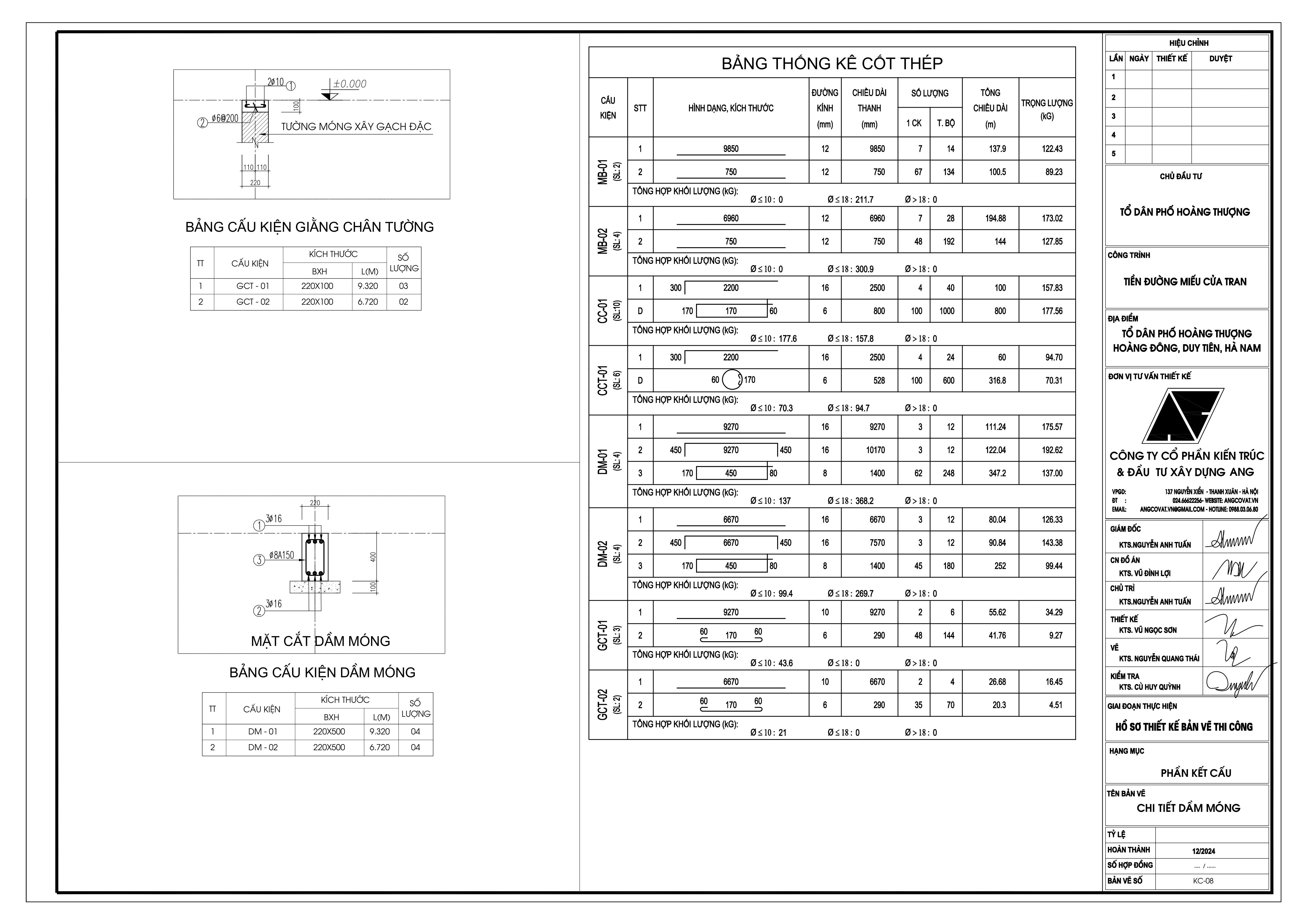

 Bảng thống kê cốt thép nhà thờ họ 3 gian

Với bộ hồ sơ bản vẽ móng nhà thờ họ ba gian do kiến trúc Angcovat cung cấp, khách hàng có thể hoàn toàn yên tâm trong việc đọc hiểu bản vẽ, triển khai thi công và giám sát công trình. Nếu bạn còn bất kỳ thắc mắc nào, hãy liên hệ trực tiếp qua số hotline 0988030680 để được tư vấn chi tiết.
