Xây dựng một ngôi nhà phố 5 tầng không chỉ đòi hỏi kiến trúc đẹp hay công năng hợp lý mà còn phụ thuộc rất lớn vào chất lượng của hệ kết cấu móng. Trong đó, bản vẽ móng ép cọc nhà phố 5 tầng là hạng mục quan trọng nhất, quyết định khả năng chịu lực, độ ổn định và tuổi thọ của toàn bộ công trình.

Đối với các đô thị lớn như Hà Nội, TP. Hồ Chí Minh hay các khu dân cư xây chen, nền đất thường có lớp đất yếu ở phía trên, trong khi tải trọng của nhà từ 5 tầng trở lên khá lớn. Chính vì vậy, giải pháp móng ép cọc bê tông cốt thép gần như trở thành lựa chọn tối ưu để truyền tải trọng xuống các lớp đất tốt bên dưới, hạn chế tối đa hiện tượng lún lệch, nứt tường hay biến dạng kết cấu sau nhiều năm sử dụng.

Tuy nhiên, không phải mọi công trình sử dụng móng ép cọc đều giống nhau. Số lượng cọc, chiều dài cọc, kích thước đài cọc, dầm móng hay hệ cổ cột đều phải được tính toán dựa trên điều kiện địa chất thực tế và tải trọng của từng vị trí trong công trình. Đây cũng là lý do vì sao việc sở hữu một bộ hồ sơ kết cấu móng được thiết kế bài bản sẽ giúp quá trình thi công diễn ra chính xác, tiết kiệm vật tư và đảm bảo an toàn lâu dài.

Trong bài viết này, Kiến trúc Angcovat sẽ giới thiệu bộ bản vẽ móng ép cọc thực tế của một công trình nhà phố nhiều tầng tại Long Biên – Hà Nội, đồng thời phân tích chi tiết từng bản vẽ để giúp chủ đầu tư hiểu rõ cách một hệ móng tiêu chuẩn được thiết kế và triển khai trong thực tế.

---

Thông tin công trình thực tế

Bộ hồ sơ kết cấu được sử dụng để phân tích trong bài viết là công trình nhà phố hiện đại do Kiến trúc Angcovat thiết kế và triển khai hồ sơ thi công.

Mặc dù công trình có quy mô 5 tầng 1 tum, nhưng hệ kết cấu móng được áp dụng hoàn toàn có thể tham khảo cho các mẫu nhà phố 5 tầng có diện tích và tải trọng tương đương. Đây là một ví dụ điển hình về việc tính toán móng ép cọc theo tiêu chuẩn kỹ thuật, phù hợp với điều kiện xây dựng tại khu vực nội đô.

Tổng hợp các thiết kế nhà phố hiện đại đẹp của kiến trúc Angcovat có sẵn tại: Thiết kế nhà phố đẹp

Với kích thước khu đất 8,4 × 16m, công trình được bố trí công năng hợp lý cho nhu cầu ở kết hợp sinh hoạt của gia đình nhiều thế hệ:

Tầng 1

• Phòng khách: 38m²
• Phòng ngủ: 18m²
• Phòng bếp + ăn: 17m²
• WC: 3,5m²

Tầng 2

• 03 phòng ngủ
• 02 phòng vệ sinh khép kín

Tầng 3

• Phòng khách + bếp phụ
• 02 phòng ngủ
• Sảnh tầng
• WC

Tầng 4

• Bố trí tương tự tầng 3

Tầng 5

• Phòng thờ
• Không gian giải trí
• Phòng tập gym
• WC

Với mật độ sử dụng lớn, nhiều phòng chức năng và tải trọng phân bố trên 6 tầng, hệ móng của công trình phải đáp ứng yêu cầu chịu lực cao, đồng thời đảm bảo độ ổn định lâu dài trong điều kiện nền đất đô thị.

---

Vì sao nhà phố 5 tầng nên lựa chọn móng ép cọc?

Trong thực tế thiết kế và thi công, các công trình từ 4–6 tầng trở lên thường không còn phù hợp với các giải pháp móng nông như móng đơn hay móng băng nếu nền đất yếu hoặc tải trọng lớn. Khi đó, móng ép cọc bê tông cốt thép là giải pháp được ưu tiên nhờ khả năng truyền tải trọng xuống lớp đất có sức chịu tải tốt hơn.

Đảm bảo khả năng chịu tải cho công trình

Nhà phố 5 tầng có tổng tải trọng rất lớn do bao gồm trọng lượng của hệ cột, dầm, sàn, tường, mái cùng tải trọng sử dụng của con người và nội thất. Nếu phần móng không đủ khả năng chịu lực, công trình có thể gặp các hiện tượng như:

• Lún không đều giữa các vị trí cột.
• Nứt tường và sàn.
• Biến dạng kết cấu theo thời gian.
• Giảm tuổi thọ công trình.

Móng ép cọc giúp truyền toàn bộ tải trọng xuống các lớp đất ổn định hơn, từ đó nâng cao độ an toàn và hạn chế tối đa các sự cố kết cấu.

Phù hợp với điều kiện nền đất đô thị

Tại nhiều khu vực ở Hà Nội, đặc biệt là Long Biên, Hoàng Mai, Thanh Xuân hay Cầu Giấy, lớp đất bề mặt thường có sức chịu tải không cao. Nếu chỉ sử dụng móng băng hoặc móng đơn, nguy cơ lún sau khi đưa công trình vào sử dụng là khá lớn.

Sau khi khảo sát địa chất, kỹ sư sẽ xác định chiều sâu lớp đất tốt và tính toán chiều dài cọc, số lượng cọc cũng như lực ép phù hợp để đảm bảo khả năng chịu tải theo đúng tiêu chuẩn.

Giảm ảnh hưởng đến công trình lân cận

Nhà phố thường được xây dựng trên các khu đất có mật độ cao, khoảng cách với nhà bên cạnh rất nhỏ. So với cọc đóng, ép cọc tĩnh tạo ra ít rung chấn và tiếng ồn hơn, hạn chế ảnh hưởng đến các công trình xung quanh, đồng thời giảm nguy cơ nứt tường hoặc lún nền của nhà liền kề.

Đây là lý do giải pháp ép cọc bê tông cốt thép được áp dụng phổ biến trong các dự án nhà phố xây chen.

Thuận lợi cho việc thi công tầng hầm hoặc hố pit thang máy

Đối với các công trình nhiều tầng có bố trí thang máy như công trình NP12122025, khu vực hố pit thường tập trung tải trọng lớn và yêu cầu độ ổn định cao.

Việc sử dụng móng ép cọc giúp tạo nền móng vững chắc cho khu vực này, đồng thời hỗ trợ quá trình thi công hố pit an toàn và chính xác hơn.

---

Khi nào nên sử dụng móng ép cọc cho nhà phố 5 tầng?

Không phải mọi công trình đều bắt buộc phải ép cọc, tuy nhiên trong các trường hợp dưới đây, giải pháp này gần như là lựa chọn tối ưu.

Nhà xây trên nền đất yếu

Nếu kết quả khảo sát địa chất cho thấy lớp đất bề mặt có sức chịu tải thấp hoặc xuất hiện bùn, đất sét mềm, đất san lấp…, việc sử dụng móng ép cọc sẽ giúp truyền tải trọng xuống lớp đất tốt ở sâu hơn, đảm bảo sự ổn định cho công trình.

Nhà phố xây chen trong khu dân cư

Đối với những công trình nằm giữa hai nhà hiện hữu, ép cọc tĩnh là phương án an toàn nhờ hạn chế rung động và giảm nguy cơ ảnh hưởng đến kết cấu các công trình lân cận.

Công trình có tải trọng lớn

Nhà phố 5 tầng, 6 tầng, nhà kết hợp kinh doanh, có thang máy hoặc sử dụng nhiều vật liệu hoàn thiện nặng đều tạo ra tải trọng lớn lên nền móng. Khi đó, móng ép cọc là giải pháp phù hợp để đảm bảo khả năng chịu lực lâu dài.

Chủ đầu tư mong muốn công trình bền vững

Chi phí đầu tư cho móng chỉ chiếm một phần nhỏ trong tổng kinh phí xây dựng nhưng lại ảnh hưởng trực tiếp đến chất lượng của toàn bộ ngôi nhà. Đầu tư đúng ngay từ phần móng sẽ giúp hạn chế rủi ro, tiết kiệm chi phí sửa chữa và mang lại sự yên tâm trong suốt quá trình sử dụng.

Chia sẻ Bản vẽ móng ép cọc nhà phố 5 tầng 100m2 có thang máy tại Hà Nội



Phân tích chi tiết bản vẽ móng ép cọc nhà phố 5 tầng từ hồ sơ kết cấu thực tế

Một bộ bản vẽ móng ép cọc nhà phố 5 tầng không chỉ là tài liệu để đơn vị thi công triển khai công việc mà còn là “kim chỉ nam” đảm bảo toàn bộ công trình được xây dựng đúng kỹ thuật. Trong hồ sơ kết cấu của công trình NP12122025, Kiến trúc Angcovat đã triển khai đầy đủ các bản vẽ từ định vị cọc, kết cấu móng, định vị cổ cột đến tường móng, giúp quá trình thi công diễn ra chính xác, hạn chế sai sót và tối ưu chi phí.

Dưới đây là phân tích chi tiết từng bản vẽ.

---

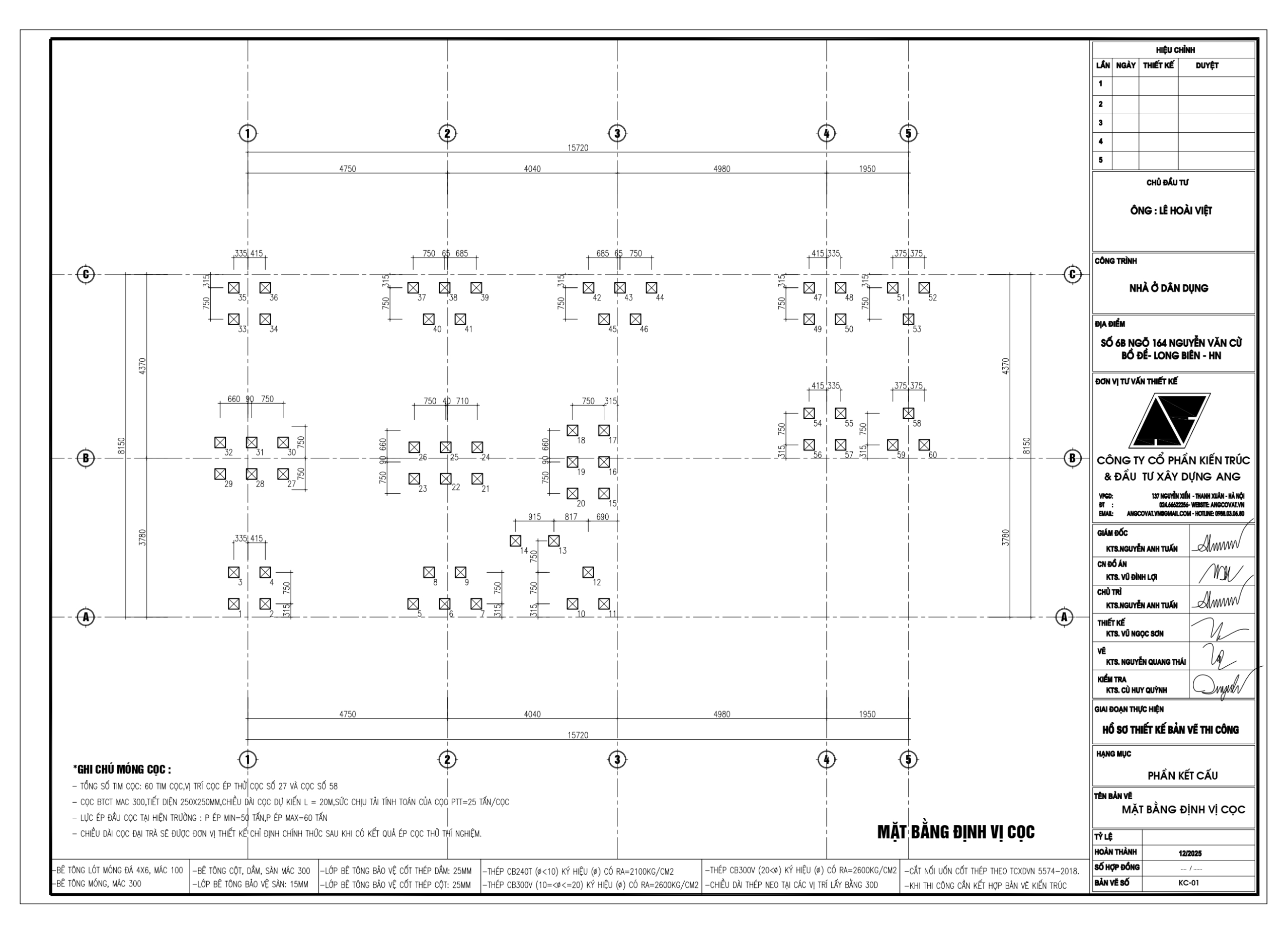

Mặt bằng định vị cọc (KC-01) – Bước đầu tiên quyết định độ chính xác của hệ móng

(Chèn hình KC-01 tại đây)

Trong bất kỳ công trình sử dụng móng cọc nào, mặt bằng định vị cọc luôn là bản vẽ đầu tiên mà đội thi công cần triển khai ngoài hiện trường. Đây là cơ sở để xác định chính xác vị trí từng cọc bê tông trước khi tiến hành ép cọc.

Quan sát bản vẽ KC-01 của công trình, có thể thấy hệ lưới trục được bố trí rất rõ ràng theo phương ngang từ trục 1 đến trục 5 và theo phương dọc từ trục A đến trục C. Việc sử dụng hệ trục giúp kỹ sư dễ dàng xác định tọa độ từng đài cọc, đồng thời kiểm soát sai số trong quá trình thi công.

Một điểm đáng chú ý là không phải tất cả các vị trí đều sử dụng cùng số lượng cọc. Điều này phản ánh nguyên tắc thiết kế kết cấu rất quan trọng: tải trọng ở mỗi vị trí cột là khác nhau nên số lượng cọc phải được tính toán riêng.

Ví dụ:

• Các cột biên sử dụng cụm 4 cọc.
• Những vị trí chịu tải trọng lớn hơn được bố trí 5–6 cọc.
• Riêng khu vực hố pit thang máy được thiết kế một cụm cọc riêng nhằm đảm bảo khả năng chịu lực cho hệ thống thang máy và lõi cứng của công trình.

Việc bố trí như vậy giúp:

• Phân bố tải trọng đồng đều xuống nền đất.
• Giảm nguy cơ lún lệch giữa các cột.
• Tiết kiệm số lượng cọc ở những vị trí không cần thiết.

Ý nghĩa của việc đánh số cọc

Quan sát bản vẽ sẽ thấy mỗi cọc đều được đánh số từ 1 đến 60.

Việc đánh số này có ý nghĩa rất quan trọng trong thi công:

• Quản lý trình tự ép cọc.
• Kiểm tra nhật ký ép.
• Đối chiếu kết quả thử tải.
• Kiểm soát chất lượng từng vị trí.

Nếu một cọc không đạt lực ép thiết kế, kỹ sư hoàn toàn có thể xác định chính xác vị trí để xử lý mà không ảnh hưởng đến toàn bộ hệ móng.

Khoảng cách giữa các cọc được tính toán như thế nào?

Một sai lầm phổ biến là nhiều người cho rằng cọc càng đặt sát nhau thì càng chắc chắn. Trên thực tế, khoảng cách giữa các cọc phải tuân theo tiêu chuẩn thiết kế.

Nếu đặt quá gần:

• Đất giữa các cọc không phát huy được khả năng chịu lực.
• Hiệu quả làm việc của nhóm cọc giảm.
• Dễ gây nứt đài móng.

Nếu đặt quá xa:

• Đài móng phải mở rộng.
• Tăng chi phí bê tông và thép.
• Giảm hiệu quả liên kết.

Ở công trình này, khoảng cách giữa các cọc được tính toán hợp lý dựa trên tiết diện cọc, tải trọng cột và kết quả khảo sát địa chất, đảm bảo vừa an toàn vừa tiết kiệm.

---

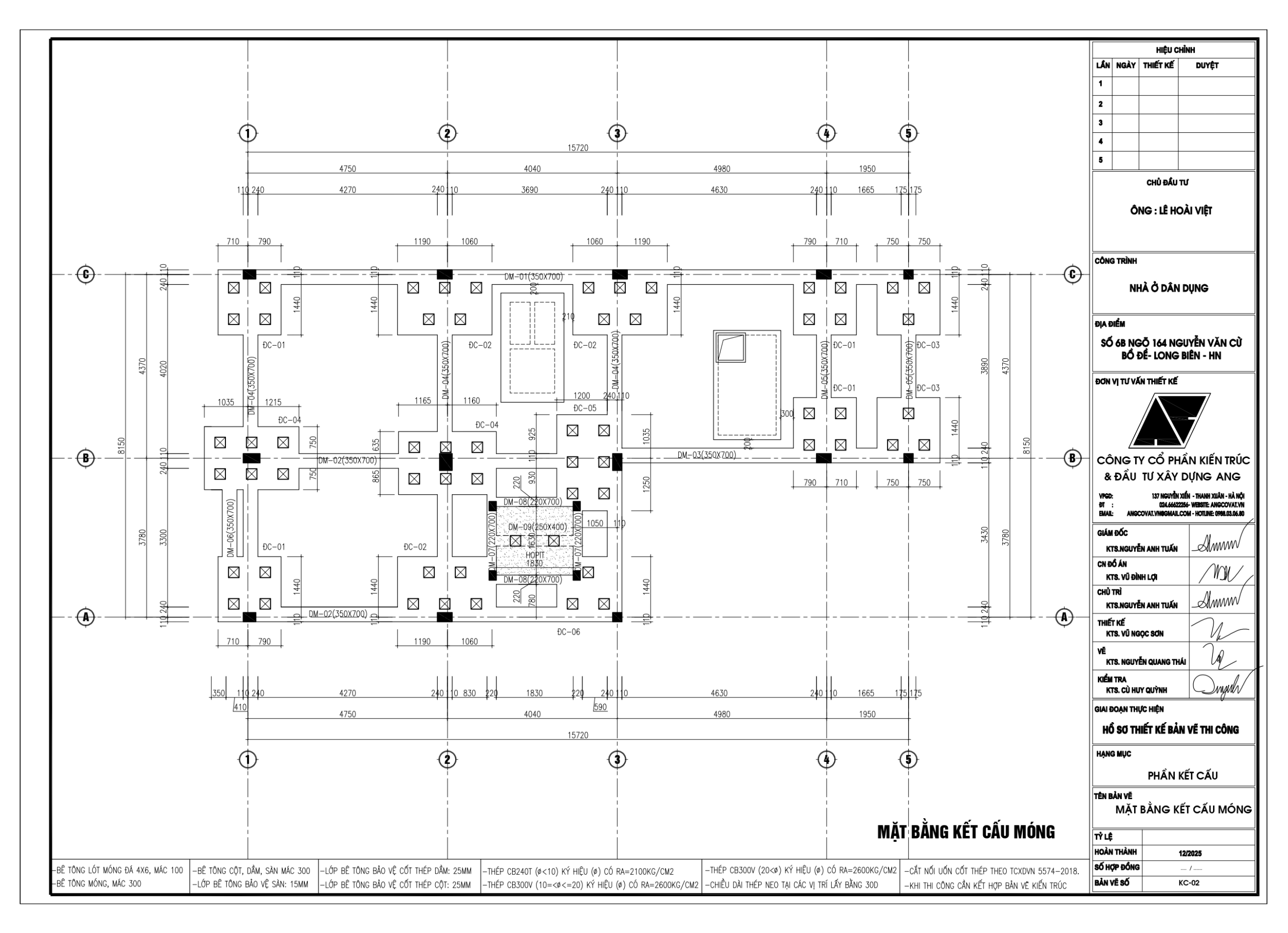

Mặt bằng kết cấu móng (KC-02) – Trung tâm chịu lực của toàn bộ công trình

(Chèn hình KC-02 tại đây)

Sau khi hoàn thành ép cọc, bước tiếp theo là thi công đài cọc và hệ dầm móng. Toàn bộ nội dung này được thể hiện trong bản vẽ KC-02.

Đây là bản vẽ quan trọng nhất trong hồ sơ kết cấu vì nó thể hiện đầy đủ:

• Hình dạng các đài cọc.
• Kích thước từng đài.
• Dầm móng liên kết.
• Vị trí hố pit thang máy.
• Cao độ thi công.

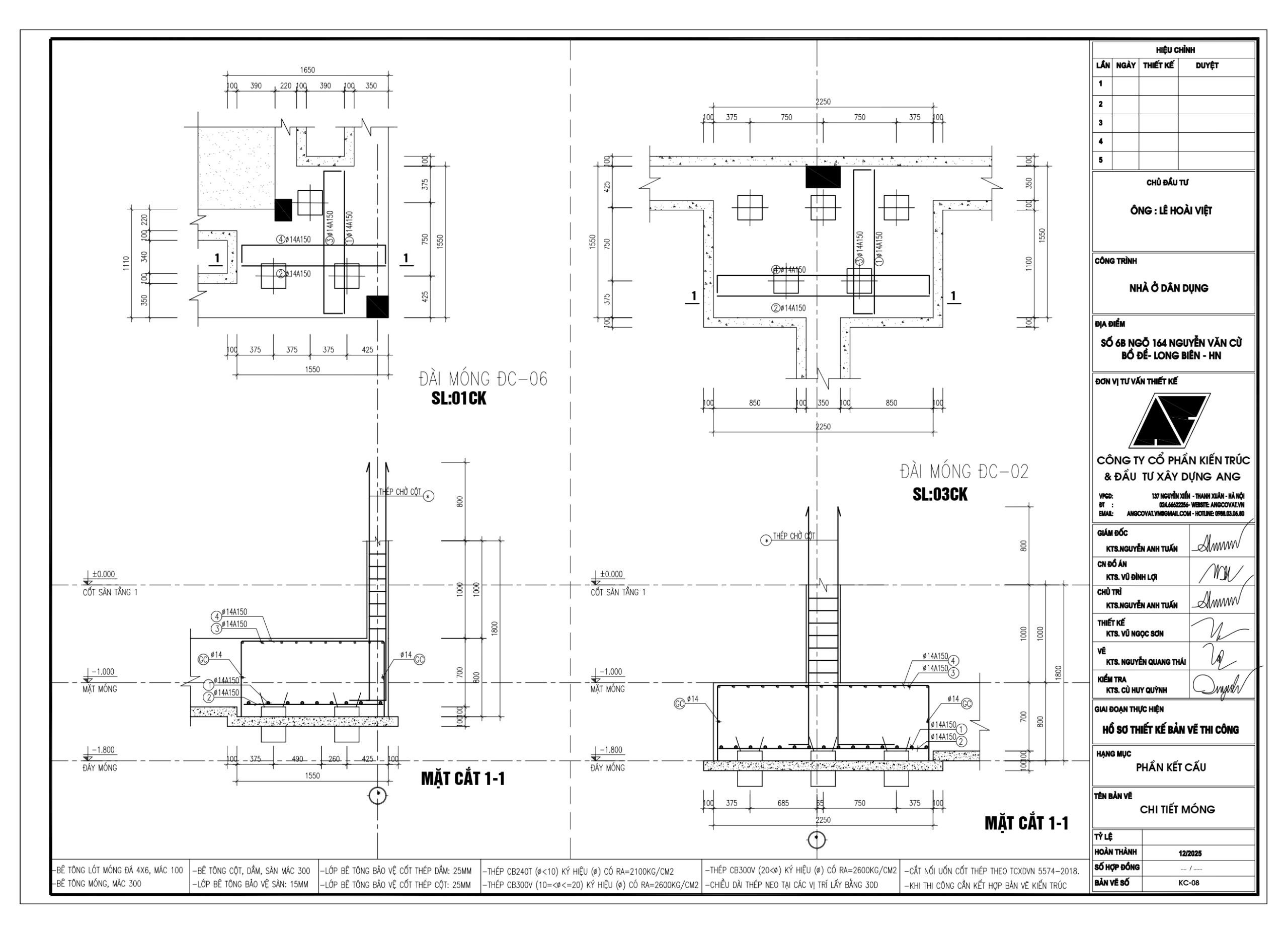

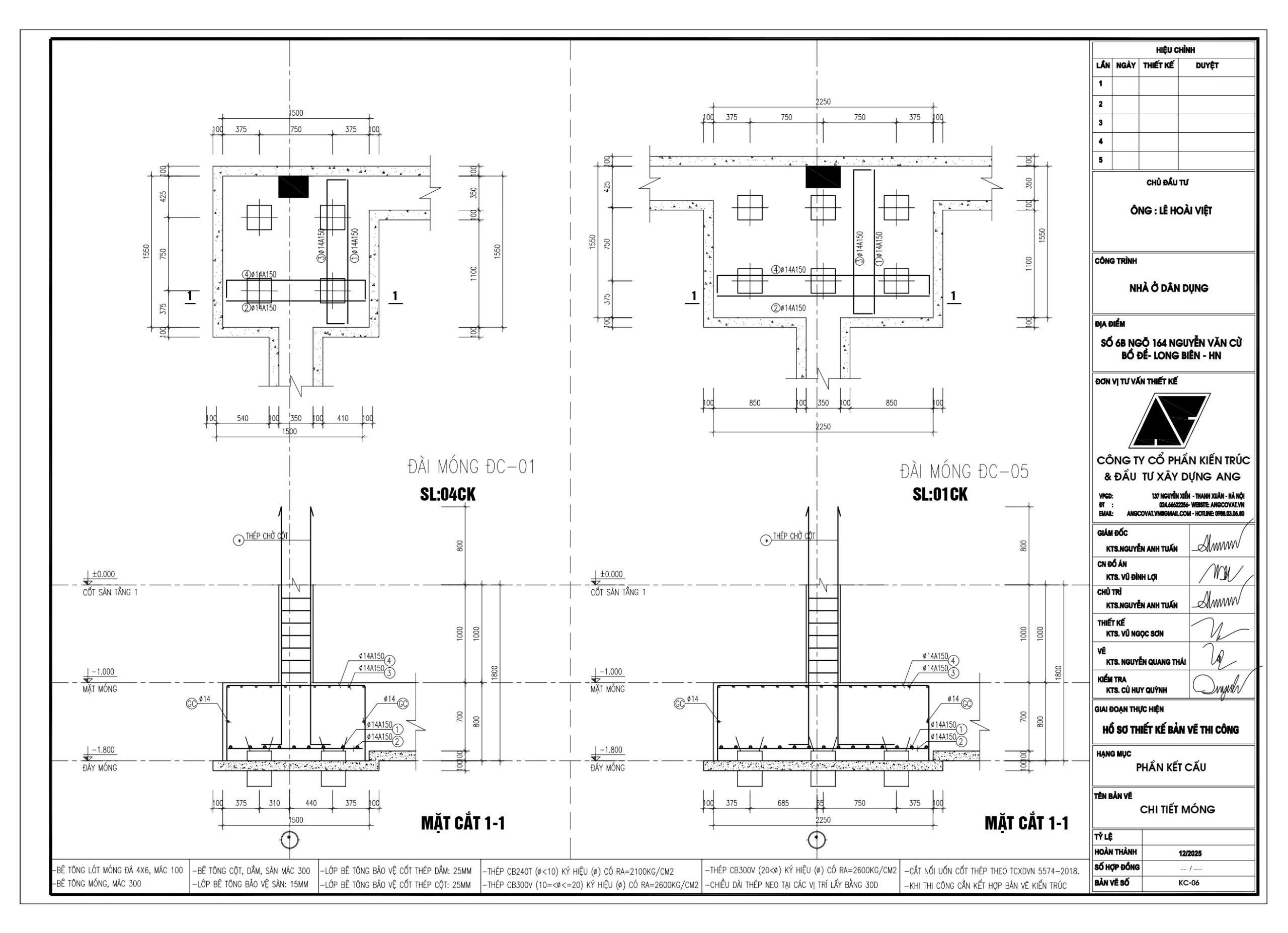

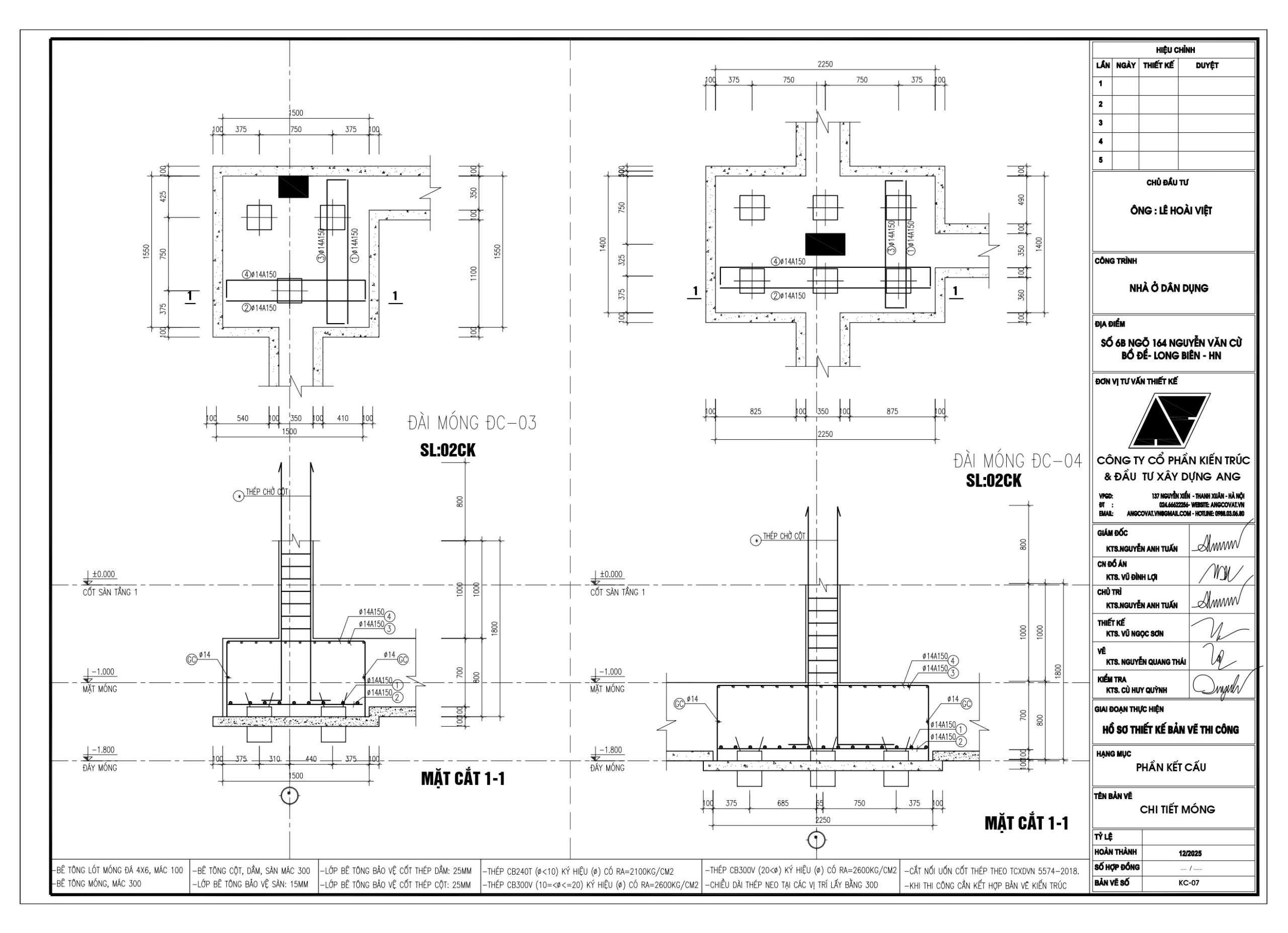

Quan sát bản vẽ có thể thấy hệ đài được ký hiệu thành nhiều loại:

• ĐC-01
• ĐC-02
• ĐC-03
• ĐC-04
• ĐC-05
• ĐC-06

Việc sử dụng nhiều loại đài khác nhau không phải để làm phức tạp bản vẽ mà nhằm tối ưu kết cấu.

Vì sao phải có nhiều loại đài cọc?

Mỗi vị trí trong ngôi nhà có tải trọng khác nhau.

Ví dụ:

• Cột góc chịu tải nhỏ hơn cột giữa.
• Cột dưới khu vực thang máy chịu tải lớn hơn.
• Cột đỡ dầm chính có nội lực lớn hơn cột phụ.

Do đó, kích thước đài móng cũng phải thay đổi tương ứng.

Nếu sử dụng cùng một kích thước cho tất cả các vị trí sẽ dẫn đến:

• Lãng phí bê tông.
• Lãng phí thép.
• Chi phí xây dựng tăng đáng kể.

Thiết kế tối ưu giúp công trình vừa an toàn vừa kinh tế.

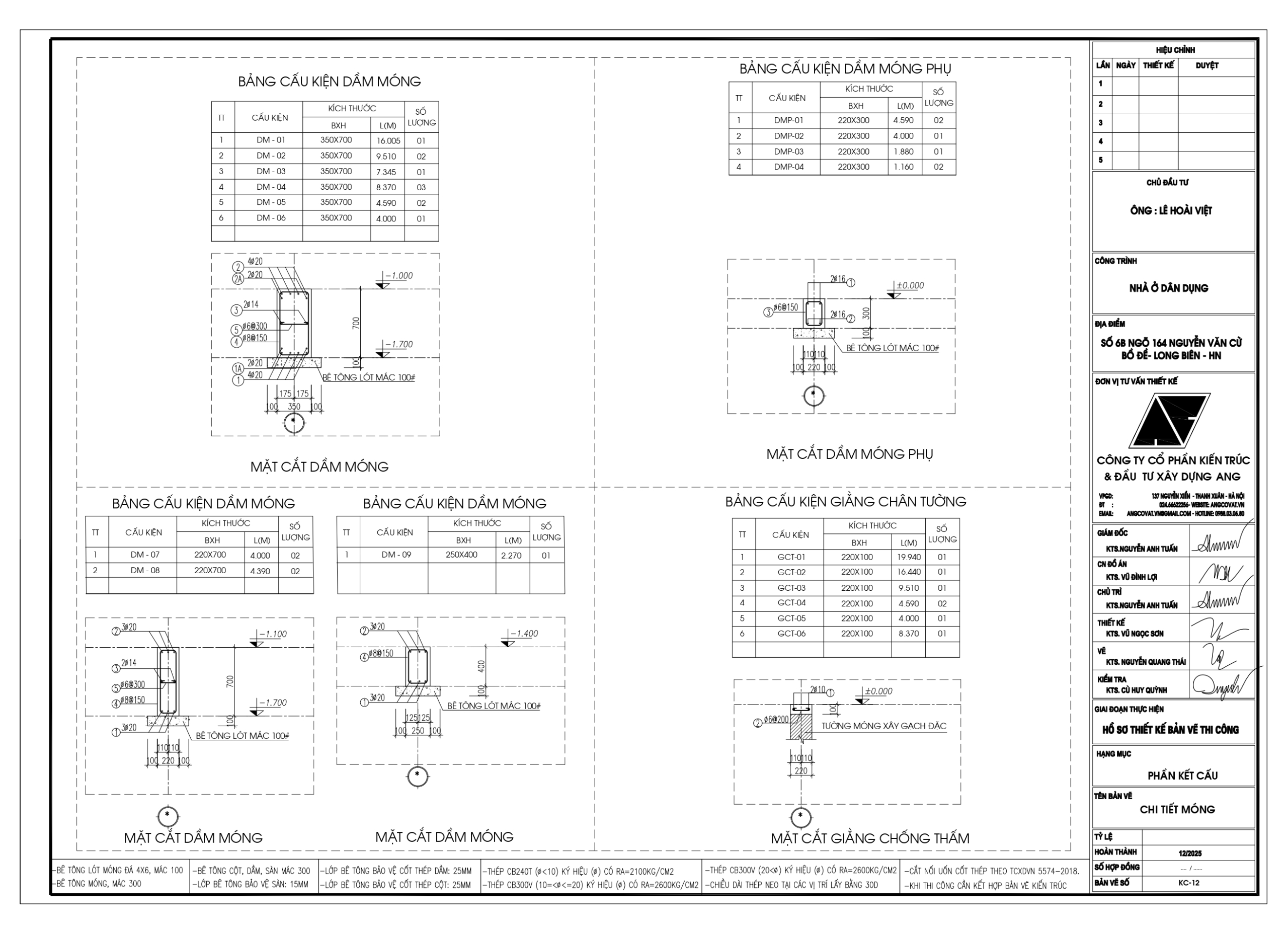

Vai trò của hệ dầm móng

Ngoài đài cọc, bản vẽ còn thể hiện hệ dầm móng (DM) liên kết các đài với nhau.

Dầm móng có nhiệm vụ:

• Phân phối tải trọng giữa các đài.
• Hạn chế lún không đều.
• Tăng độ cứng tổng thể.
• Làm nền đỡ cho hệ tường xây phía trên.

Đặc biệt, trong các công trình nhà phố xây chen, hệ dầm móng còn giúp công trình ổn định hơn khi chịu tác động từ nhà bên cạnh.

Hố pit thang máy được xử lý riêng

Ngay khu vực trung tâm bản vẽ là hố pit thang máy.

Đây là vị trí chịu tải trọng tập trung rất lớn nên được:

• Gia cường bằng hệ đài riêng.
• Liên kết với các dầm móng xung quanh.
• Thiết kế độc lập nhằm tránh ảnh hưởng đến nền móng của các khu vực khác.

Điều này giúp thang máy vận hành ổn định và hạn chế rung lắc trong quá trình sử dụng.

---

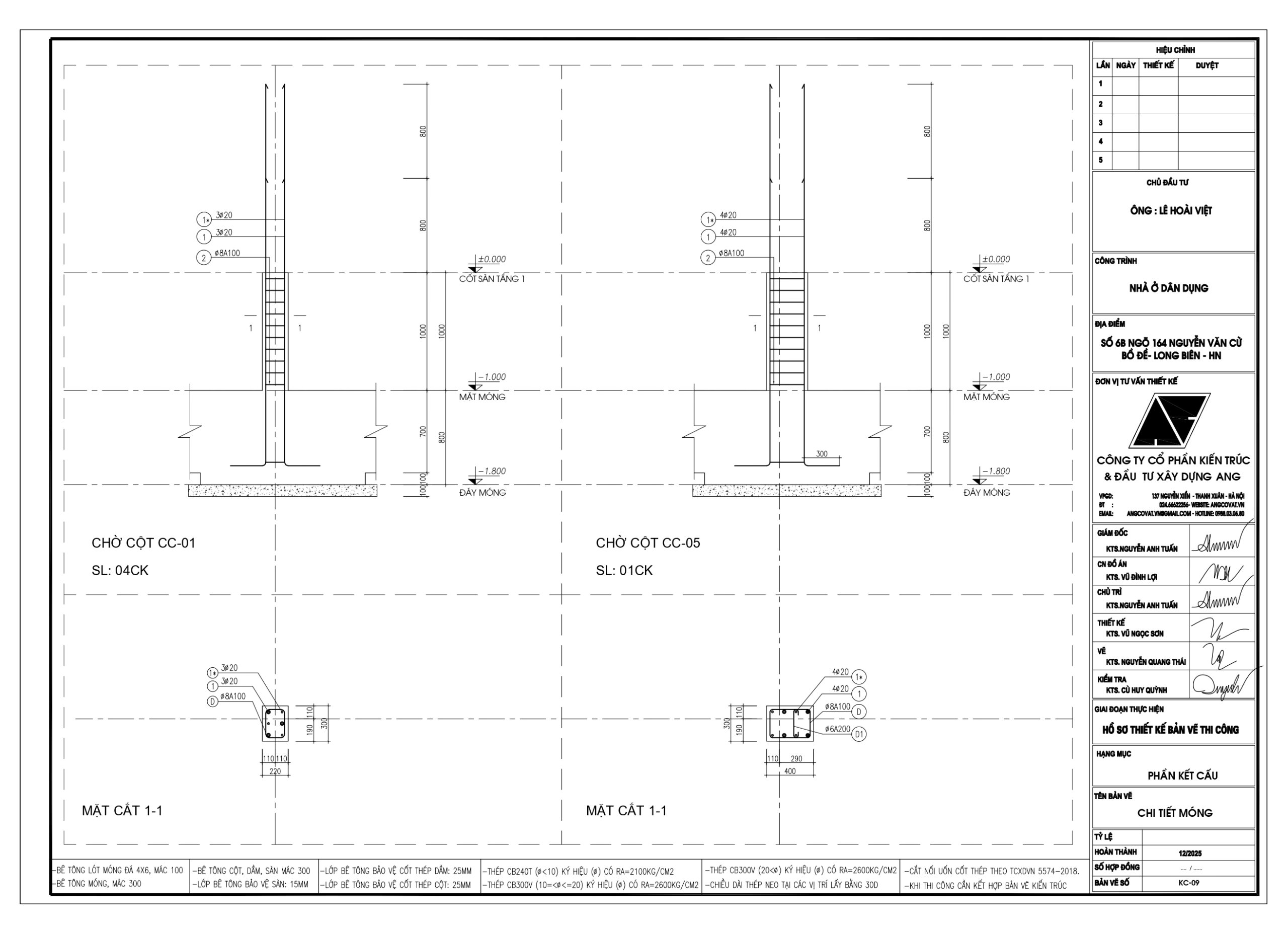

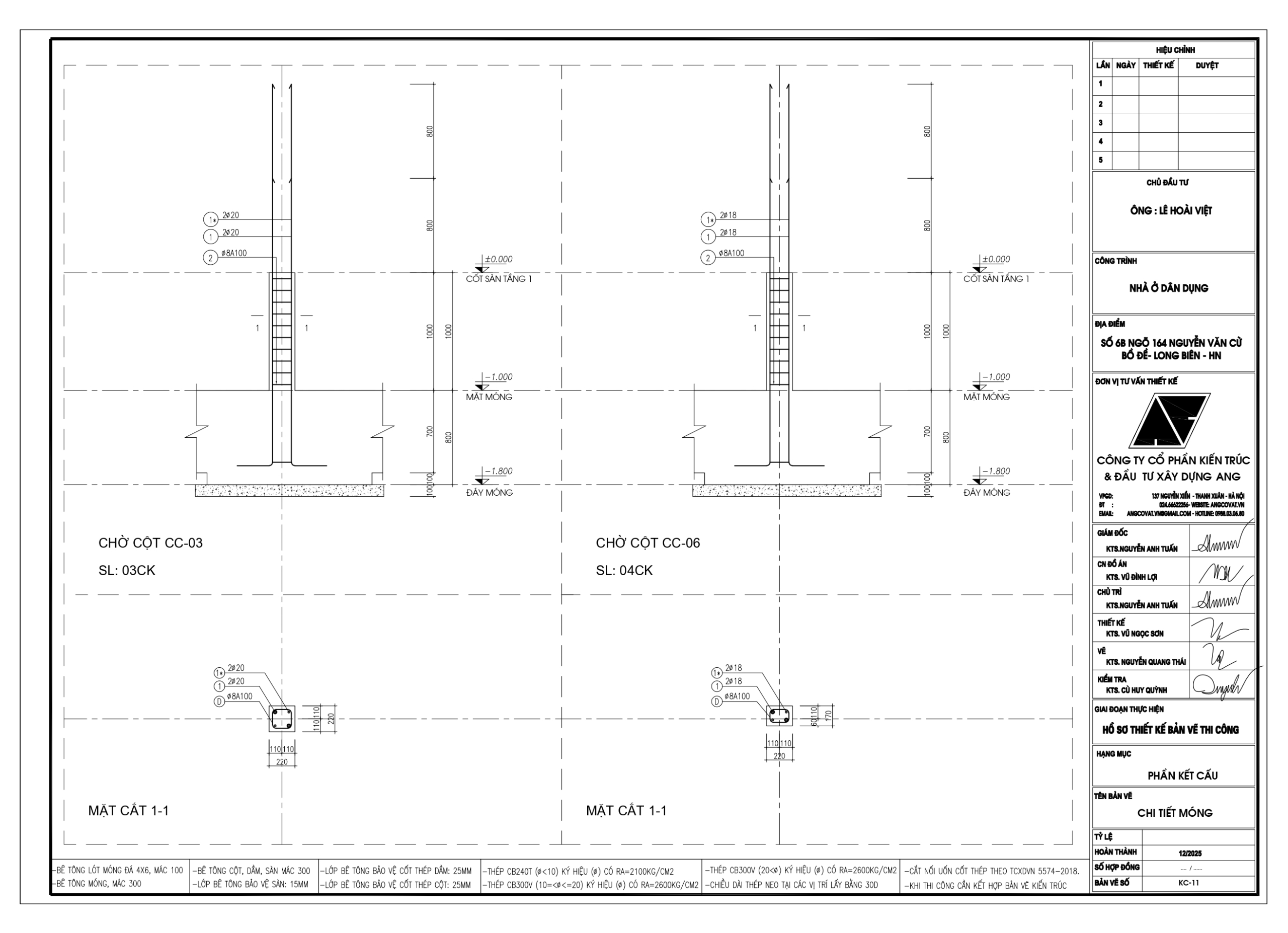

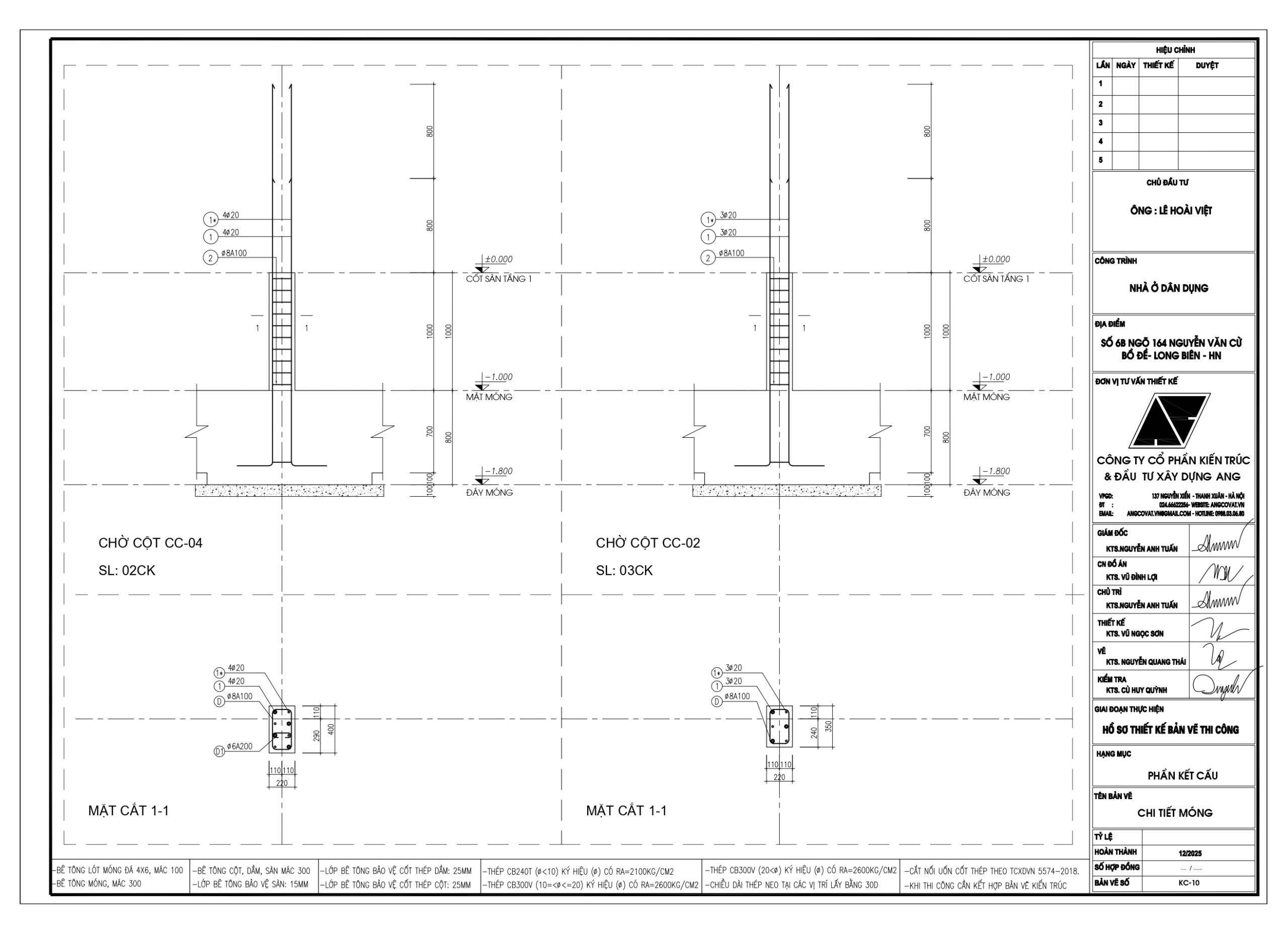

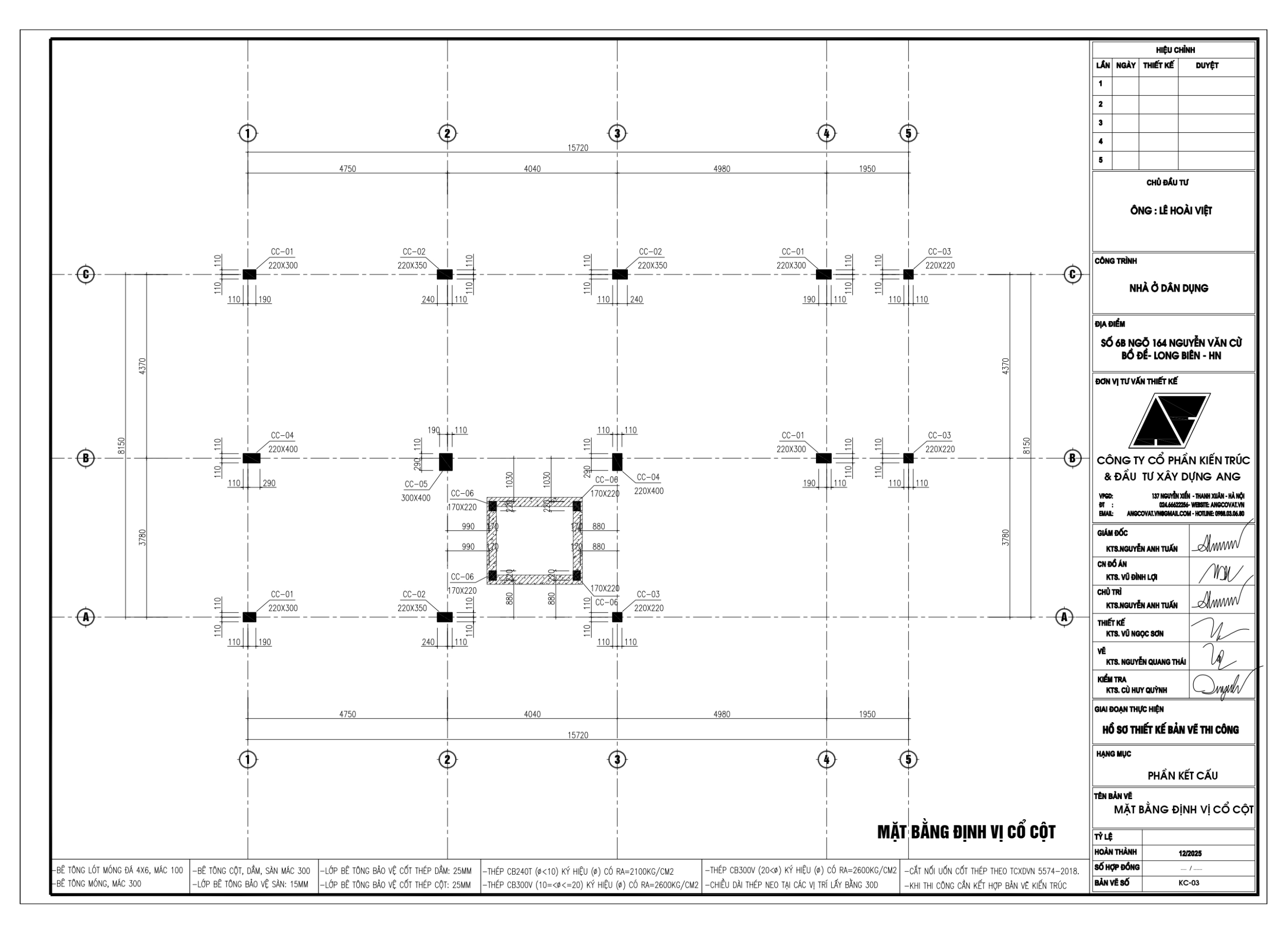

Mặt bằng định vị cổ cột (KC-03) – Liên kết giữa móng và phần thân nhà

(Chèn hình KC-03 tại đây)

Sau khi hoàn thiện phần móng, công trình sẽ chuyển sang thi công hệ cột. Trước khi dựng cột, cần xác định chính xác vị trí và kích thước cổ cột, được thể hiện trong bản vẽ KC-03.

Cổ cột là gì?

Cổ cột là phần bê tông cốt thép nhô lên từ đài móng, đóng vai trò là điểm liên kết giữa móng và cột tầng 1.

Nếu cổ cột thi công sai:

• Cột sẽ bị lệch tim.
• Dầm không đúng khẩu độ.
• Tường xây bị sai kích thước.
• Toàn bộ kiến trúc phía trên phải điều chỉnh.

Các loại cổ cột trong công trình

Trong hồ sơ xuất hiện nhiều ký hiệu như:

• CC-01
• CC-02
• CC-03
• CC-04
• CC-05
• CC-06

Mỗi loại có tiết diện khác nhau như:

• 220×300mm
• 220×350mm
• 220×400mm
• 300×400mm…

Sự khác biệt này phản ánh tải trọng tại từng vị trí cột. Những cột chịu lực chính thường có tiết diện lớn hơn để đảm bảo khả năng chịu nén và uốn.

---

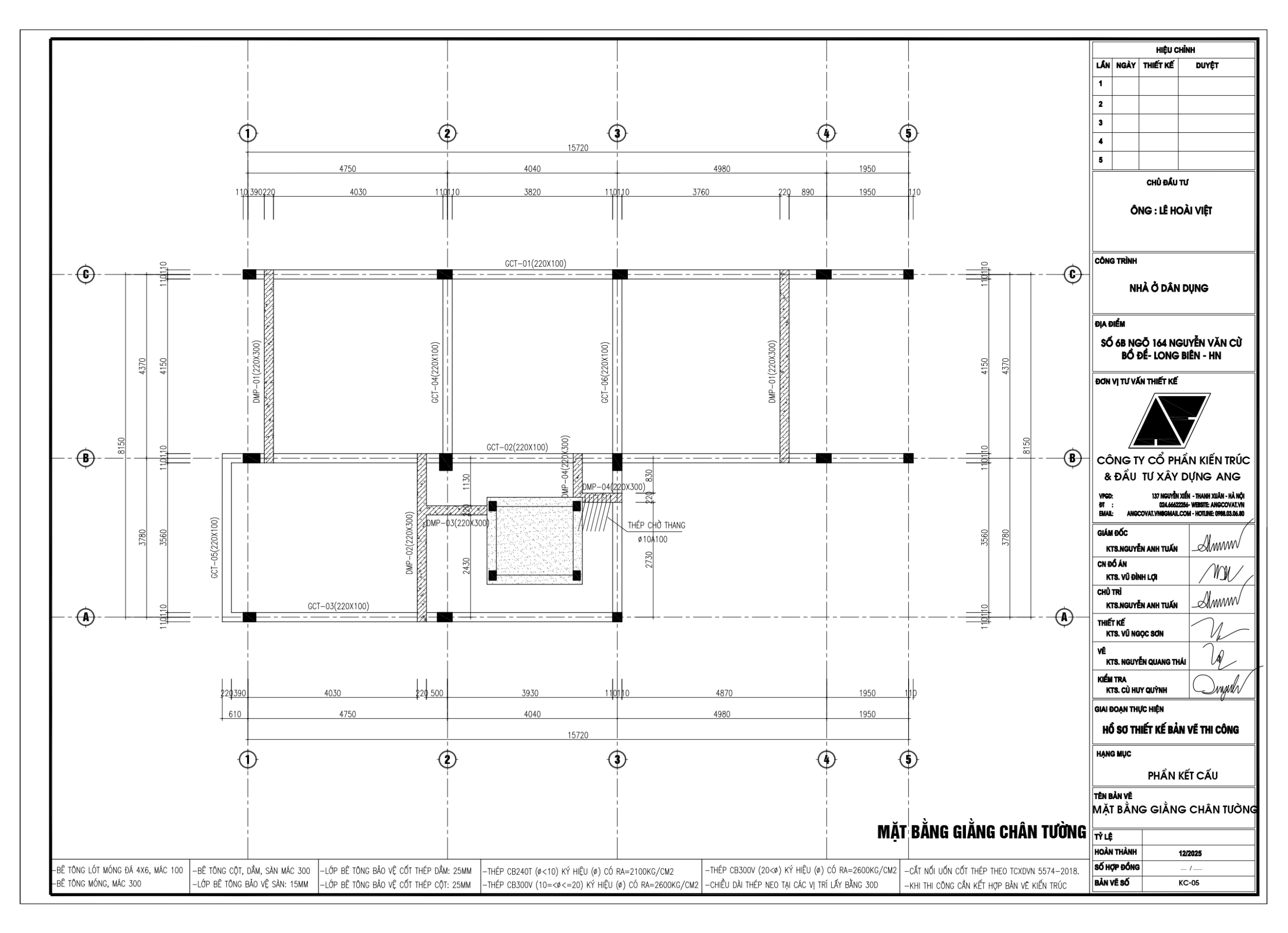

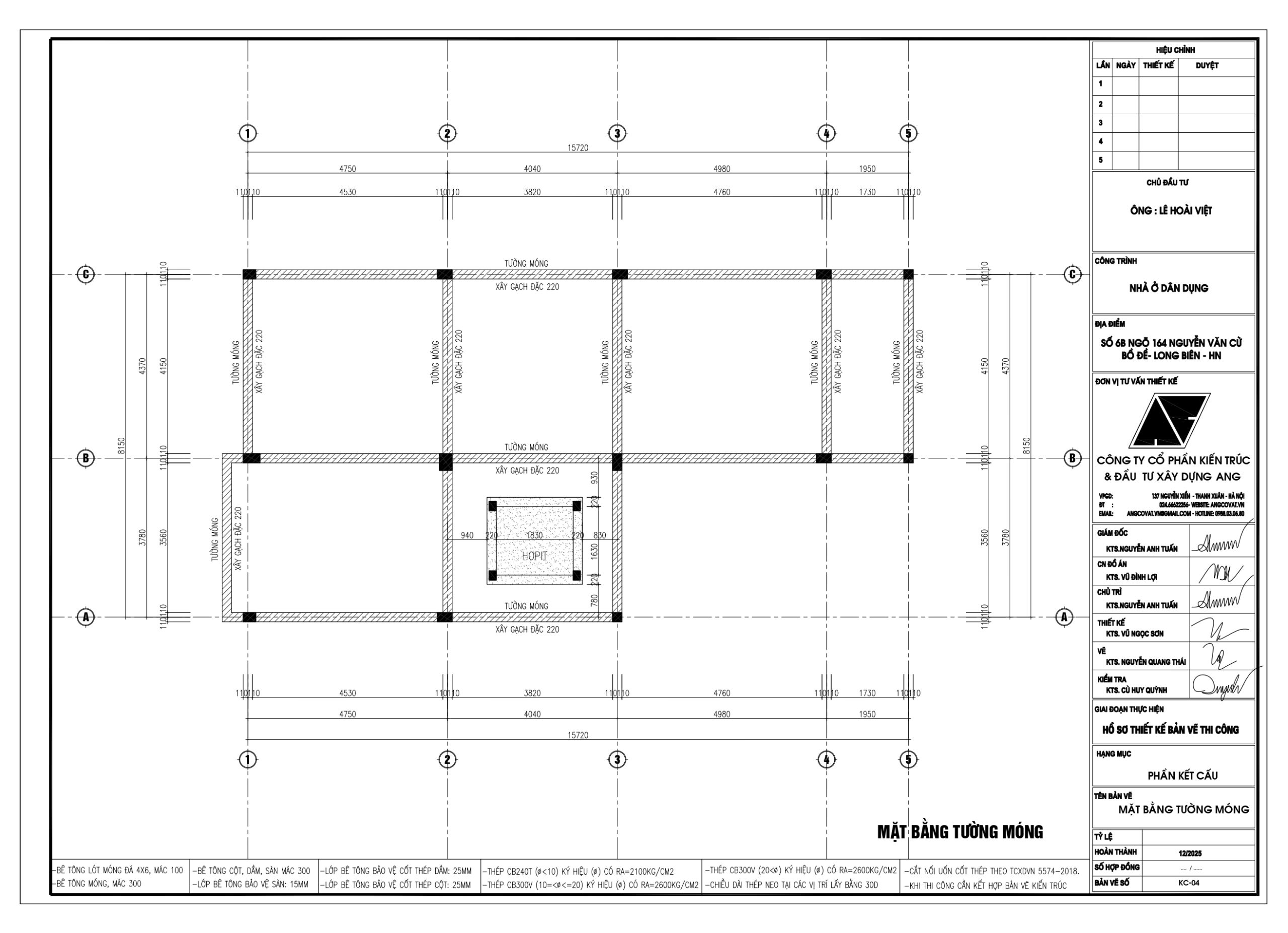

Mặt bằng tường móng (KC-04) – Hoàn thiện hệ móng trước khi xây thân nhà

(Chèn hình KC-04 tại đây)

Bản vẽ cuối cùng trong nhóm kết cấu móng là mặt bằng tường móng.

Nhiều người thường nghĩ rằng tường móng chỉ có tác dụng ngăn đất, nhưng thực tế đây là bộ phận quan trọng giúp hoàn thiện toàn bộ hệ móng.

Quan sát bản vẽ có thể thấy hệ tường móng được xây theo các trục chính của công trình, liên kết trực tiếp với dầm móng và đài cọc.

Vai trò của tường móng

• Đỡ hệ tường tầng 1.
• Chống xói lở nền đất.
• Phân chia không gian kỹ thuật dưới nền.
• Tăng độ ổn định cho hệ móng.

Ngoài ra, khu vực hố pit thang máy cũng được xây tường móng bao quanh nhằm bảo vệ kết cấu và tạo điều kiện thuận lợi cho việc lắp đặt thiết bị sau này.

Vì sao tường móng phải xây đúng theo bản vẽ?

Nếu tự ý thay đổi vị trí hoặc chiều dày tường móng có thể dẫn đến:

• Sai vị trí tường tầng trên.
• Mất cân bằng tải trọng.
• Khó thi công hệ thống cấp thoát nước âm nền.
• Tăng nguy cơ nứt nền sau khi sử dụng.

Do đó, bản vẽ KC-04 cần được tuân thủ nghiêm ngặt trong quá trình thi công.

Quy trình thiết kế bản vẽ móng ép cọc nhà phố 5 tầng tại Angcovat

Một bộ bản vẽ móng ép cọc nhà phố 5 tầng đạt chuẩn không chỉ là tập hợp các bản vẽ kỹ thuật mà còn là kết quả của quá trình khảo sát, tính toán và kiểm tra nghiêm ngặt. Nếu bỏ qua bất kỳ bước nào, công trình có thể gặp phải các vấn đề như lún lệch, nứt kết cấu hoặc phát sinh chi phí sửa chữa rất lớn sau này.

Tại Kiến trúc Angcovat, hồ sơ kết cấu luôn được triển khai theo quy trình khoa học nhằm đảm bảo độ an toàn, tính kinh tế và khả năng thi công thực tế.

---

Bước 1. Khảo sát hiện trạng khu đất

Trước khi bắt đầu thiết kế, kiến trúc sư và kỹ sư kết cấu sẽ khảo sát trực tiếp hiện trạng khu đất để thu thập các thông tin quan trọng như:

• Diện tích và kích thước khu đất.
• Cao độ nền hiện trạng.
• Hiện trạng các công trình liền kề.
• Điều kiện giao thông phục vụ thi công.
• Vị trí cấp điện, cấp nước.
• Khả năng đưa máy ép cọc vào công trình.

Đối với nhà phố xây chen trong nội đô, việc khảo sát còn giúp đánh giá khoảng cách với nhà bên cạnh để lựa chọn thiết bị ép cọc phù hợp, hạn chế ảnh hưởng đến công trình lân cận.

---

Bước 2. Khoan khảo sát địa chất

Đây là bước quan trọng nhất trước khi thiết kế móng.

Kết quả khảo sát địa chất sẽ cho biết:

• Các lớp đất bên dưới nền.
• Chiều dày từng lớp đất.
• Mực nước ngầm.
• Chỉ tiêu cơ lý của đất.
• Sức chịu tải của từng lớp.

Từ các số liệu này, kỹ sư sẽ xác định:

• Có nên sử dụng móng ép cọc hay không.
• Chiều dài cọc cần ép.
• Loại cọc phù hợp.
• Lực ép tối thiểu và tối đa.

Lưu ý: Không nên áp dụng phương án móng của công trình khác cho khu đất của mình, vì điều kiện địa chất có thể thay đổi chỉ trong phạm vi vài trăm mét.

---

Bước 3. Tính toán tải trọng công trình

Sau khi hoàn thiện phương án kiến trúc, kỹ sư kết cấu sẽ tính toán tải trọng tác dụng lên hệ móng, bao gồm:

• Tải trọng bản thân của kết cấu bê tông cốt thép.
• Tải trọng tường xây.
• Tải trọng mái.
• Tải trọng hoàn thiện.
• Tải trọng sử dụng.
• Tải trọng gió theo tiêu chuẩn hiện hành.

Đối với công trình nhiều tầng có thang máy, tải trọng tại khu vực hố pit và lõi thang cũng được tính toán riêng để lựa chọn phương án móng phù hợp.

---

Bước 4. Lựa chọn tiết diện và số lượng cọc

Sau khi xác định tải trọng và điều kiện địa chất, kỹ sư sẽ lựa chọn:

• Tiết diện cọc (250×250mm, 300×300mm hoặc lớn hơn).
• Chiều dài cọc.
• Số lượng cọc trong mỗi đài.
• Khoảng cách giữa các cọc.
• Cao độ cắt cọc.

Việc lựa chọn đúng giúp:

• Đảm bảo khả năng chịu lực.
• Tiết kiệm chi phí vật tư.
• Thuận lợi trong quá trình ép cọc.

---

Bước 5. Thiết kế đài cọc và hệ dầm móng

Đài cọc có nhiệm vụ liên kết các cọc thành một khối thống nhất và truyền tải trọng từ cột xuống hệ cọc.

Trong bước này, kỹ sư sẽ tính toán:

• Kích thước đài móng.
• Chiều cao đài.
• Thép chịu lực.
• Thép cấu tạo.
• Dầm móng liên kết.
• Cổ cột.
• Tường móng.

Tất cả các thông số đều được thể hiện đầy đủ trong bộ hồ sơ kết cấu để đơn vị thi công triển khai chính xác.

---

Bước 6. Triển khai hồ sơ bản vẽ thi công

Sau khi hoàn tất tính toán, kỹ sư sẽ lập hồ sơ thiết kế thi công bao gồm:

• Mặt bằng định vị cọc.
• Mặt bằng kết cấu móng.
• Chi tiết đài cọc.
• Chi tiết dầm móng.
• Mặt bằng cổ cột.
• Mặt bằng tường móng.
• Thống kê thép.
• Các mặt cắt và chi tiết cấu tạo.

Hồ sơ được trình bày rõ ràng, đầy đủ kích thước và ký hiệu giúp đội ngũ thi công dễ dàng triển khai ngoài hiện trường.

---

Chi phí thiết kế bản vẽ móng ép cọc nhà phố 5 tầng gồm những gì?

Nhiều chủ đầu tư cho rằng chi phí thiết kế chỉ bao gồm bản vẽ kiến trúc. Trên thực tế, một bộ hồ sơ hoàn chỉnh cần tích hợp đầy đủ các hạng mục sau:

• Hồ sơ kiến trúc.
• Hồ sơ kết cấu.
• Hồ sơ điện.
• Hồ sơ cấp thoát nước.
• Hồ sơ móng và nền.
• Bản vẽ chi tiết cốt thép.
• Dự toán vật tư.
• Thuyết minh kỹ thuật.
• Hỗ trợ kỹ thuật trong quá trình thi công.

Việc đầu tư vào một bộ hồ sơ chất lượng giúp giảm đáng kể các sai sót và chi phí phát sinh trong quá trình xây dựng.

---

Những lưu ý quan trọng khi thi công móng ép cọc nhà phố 5 tầng

Không ép cọc khi chưa có khảo sát địa chất

Đây là sai lầm phổ biến nhất. Việc lựa chọn chiều dài và số lượng cọc theo kinh nghiệm có thể dẫn đến thiếu hoặc thừa cọc, ảnh hưởng trực tiếp đến chất lượng công trình.

Không tự ý thay đổi số lượng cọc

Mỗi cụm cọc đã được tính toán theo tải trọng cụ thể. Việc giảm số lượng cọc để tiết kiệm chi phí có thể làm giảm khả năng chịu lực của hệ móng.

Kiểm tra lực ép thực tế

Trong quá trình thi công cần ghi chép đầy đủ:

• Lực ép đầu cọc.
• Lực ép cuối cọc.
• Chiều sâu ép.
• Nhật ký thi công.

Các số liệu này là căn cứ để nghiệm thu và đánh giá chất lượng công trình.

Kiểm tra cao độ cắt cọc

Cao độ đầu cọc phải đúng theo bản vẽ thiết kế. Nếu cắt quá thấp hoặc quá cao sẽ ảnh hưởng đến liên kết giữa cọc và đài móng.

Thi công đúng bản vẽ kết cấu

Không tự ý thay đổi:

• Kích thước đài móng.
• Tiết diện dầm móng.
• Thép chịu lực.
• Thép đai.
• Kích thước cổ cột.

Mọi thay đổi đều phải có sự chấp thuận của đơn vị thiết kế.

Nghiệm thu từng giai đoạn

Quá trình thi công móng nên được nghiệm thu theo từng bước:

• Nghiệm thu ép cọc.
• Nghiệm thu cắt đầu cọc.
• Nghiệm thu cốt thép đài móng.
• Nghiệm thu cốp pha.
• Nghiệm thu bê tông.
• Nghiệm thu hoàn thiện móng trước khi xây phần thân.

Điều này giúp phát hiện sớm các sai sót và đảm bảo chất lượng công trình.

---

Câu hỏi thường gặp về bản vẽ móng ép cọc nhà phố 5 tầng

Nhà phố 5 tầng có bắt buộc phải ép cọc không?

Không phải mọi công trình đều bắt buộc ép cọc. Việc lựa chọn phương án móng phụ thuộc vào kết quả khảo sát địa chất, tải trọng công trình và điều kiện xây dựng. Tuy nhiên, với nhà phố từ 5 tầng trở lên trên nền đất yếu hoặc khu vực đô thị, móng ép cọc thường là giải pháp được ưu tiên.

Nhà 5 tầng nên dùng cọc 250×250mm hay 300×300mm?

Không có kích thước cố định cho mọi công trình. Tiết diện cọc cần được tính toán dựa trên tải trọng và khả năng chịu lực của nền đất. Chỉ sau khi có hồ sơ địa chất và tính toán kết cấu mới có thể đưa ra phương án phù hợp.

Một công trình nhà phố 5 tầng cần bao nhiêu cọc?

Số lượng cọc phụ thuộc vào diện tích xây dựng, tải trọng, sơ đồ cột và loại cọc sử dụng. Không nên lấy số lượng cọc của công trình khác để áp dụng cho nhà mình.

Có thể thay đổi phương án móng khi đang thi công không?

Chỉ nên thay đổi khi có tính toán và xác nhận từ kỹ sư kết cấu. Việc tự ý thay đổi có thể làm ảnh hưởng đến khả năng chịu lực và an toàn của toàn bộ công trình.

Hồ sơ kết cấu móng gồm những bản vẽ nào?

Một bộ hồ sơ hoàn chỉnh thường bao gồm:

• Mặt bằng định vị cọc.
• Mặt bằng kết cấu móng.
• Chi tiết đài cọc.
• Mặt bằng định vị cổ cột.
• Mặt bằng tường móng.
• Chi tiết cốt thép và các mặt cắt cấu tạo.

---

Kết luận

Đối với nhà phố 5 tầng, bản vẽ móng ép cọc không chỉ là tài liệu phục vụ thi công mà còn là nền tảng quyết định chất lượng, độ bền và tuổi thọ của công trình. Một bộ hồ sơ được thiết kế bài bản sẽ giúp tối ưu chi phí đầu tư, hạn chế rủi ro trong quá trình xây dựng và đảm bảo khả năng chịu lực lâu dài.

Thông qua hồ sơ kết cấu thực tế của công trình NP12122025 tại Long Biên – Hà Nội, có thể thấy mỗi hạng mục, từ định vị cọc, đài móng, dầm móng, cổ cột đến tường móng đều được tính toán và triển khai một cách khoa học. Đây cũng là quy trình mà Kiến trúc Angcovat áp dụng cho các công trình nhà phố 5–6 tầng nhằm mang đến giải pháp kết cấu an toàn, hiệu quả và phù hợp với điều kiện thực tế của từng khu đất.

---

Liên hệ tư vấn thiết kế nhà đẹp – Trọn bộ hồ sơ Kiến trúc, kết cấu, điện, nước

Anh/chị đang chuẩn bị xây dựng nhà phố và cần tư vấn giải pháp móng phù hợp?

Kiến trúc Angcovat cung cấp dịch vụ thiết kế kiến trúc – kết cấu – điện nước trọn gói, triển khai đầy đủ hồ sơ thi công với các bản vẽ chi tiết, tính toán tải trọng chính xác và hỗ trợ kỹ thuật xuyên suốt quá trình xây dựng.

Liên hệ Kiến trúc Angcovat để được tư vấn trực tiếp:

• Hotline/Zalo: 0988 030 680
• Tư vấn bởi đội ngũ Kiến trúc sư và Kỹ sư kết cấu giàu kinh nghiệm
• Hồ sơ thiết kế chi tiết, dễ thi công, tối ưu chi phí và đảm bảo an toàn kết cấu

Mời quý vị tham khảo: Thiết kế nhà phố 100m2 6 tầng có thang máy sang trọng và hiện đại tại Long Biên
