Trọn bộ Bản vẽ điện nước nhà 6 tầng

Kiến truc sư Angcovat chia sẻ trọn bộ Bản vẽ điện nước nhà 6 tầng:  Giải pháp bố trí kỹ thuật khoa học cho nhà phố 8,4x16m tại Long Biên

Trong thiết kế nhà phố cao tầng, bản vẽ điện nước nhà 6 tầng là một trong những hạng mục kỹ thuật quan trọng, quyết định trực tiếp đến sự tiện nghi, an toàn và khả năng vận hành lâu dài của công trình. Với nhà có nhiều tầng, hệ thống điện, cấp nước, thoát nước và các thiết bị kỹ thuật cần được tính toán đồng bộ ngay từ giai đoạn thiết kế để hạn chế phát sinh khi thi công.

Công trình của ông Lê Hoài Việt tại Long Biên, Hà Nội là mẫu nhà phố có mặt tiền 8,4m, chiều sâu 16m, được quy hoạch công năng đa dạng với nhiều phòng ngủ, phòng khách, khu bếp ăn, phòng thờ, không gian giải trí và phòng tập gym.

Thông tin công trình nhà 6 tầng tại Long Biên

Công trình được thiết kế trên khu đất có kích thước 8,4m x 16m, phù hợp với đặc trưng nhà phố đô thị. Chủ đầu tư là ông Lê Hoài Việt, địa điểm xây dựng tại Long Biên, Hà Nội.

Với quy mô nhà cao tầng và số lượng phòng chức năng lớn, hệ thống điện nước được nghiên cứu theo từng tầng, đồng thời kết nối thành một hệ thống kỹ thuật thống nhất cho toàn bộ công trình.

Thông tin chính:

• Chủ đầu tư: Ông Lê Hoài Việt
• Địa điểm: Long Biên, Hà Nội
• Mặt tiền: 8,4m
• Chiều sâu: 16m
• Quy mô: Nhà cao tầng
• Công năng: Phòng khách, phòng ngủ, bếp + ăn, phòng thờ, không gian giải trí, phòng tập gym và các khu vệ sinh.
• Chi tiết trọn bộ bản vẽ tại: Thiết kế nhà phố 100m2 6 tầng có thang máy

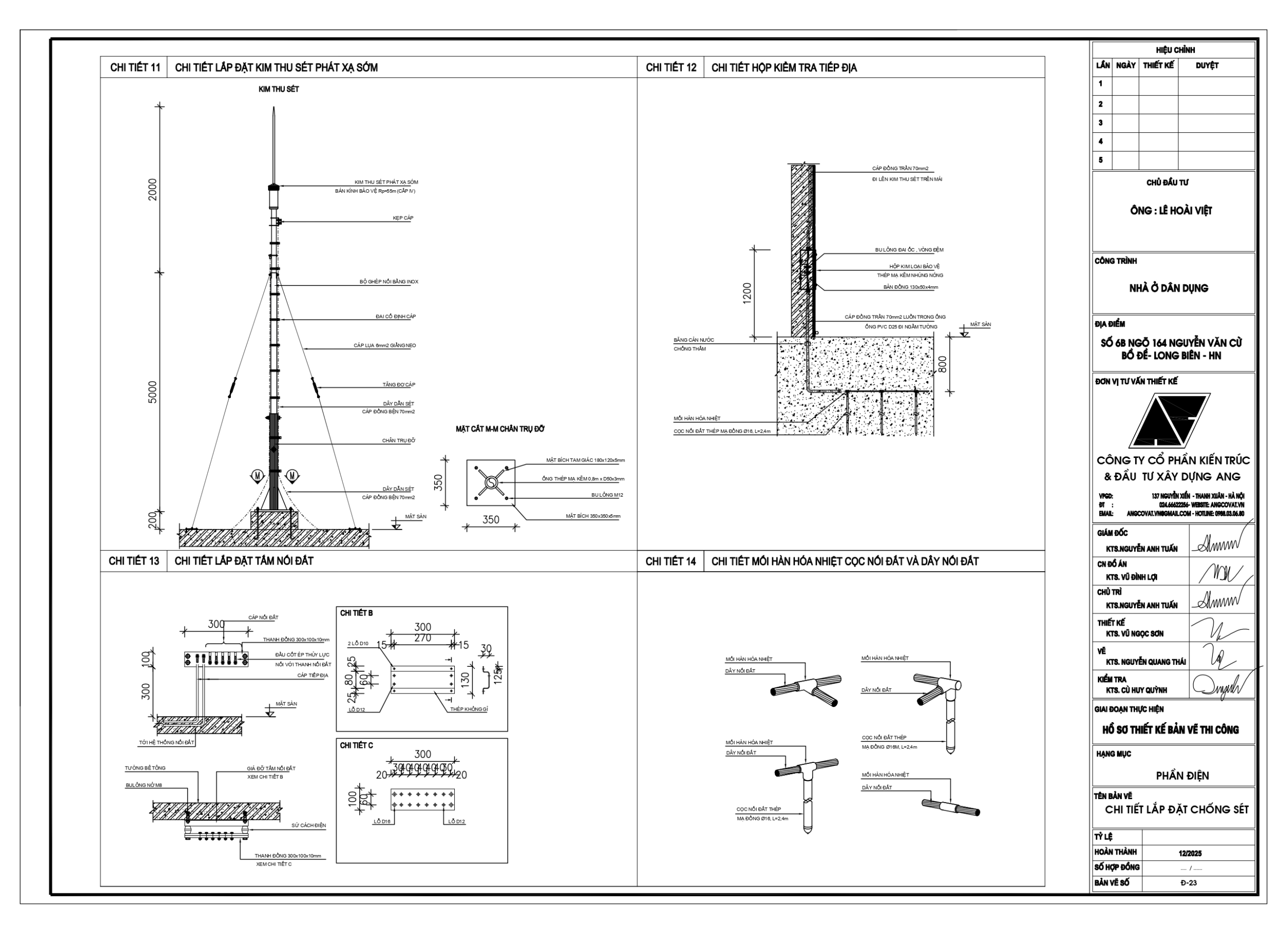

Bản vẽ điện nước nhà 6 tầng gồm những gì?

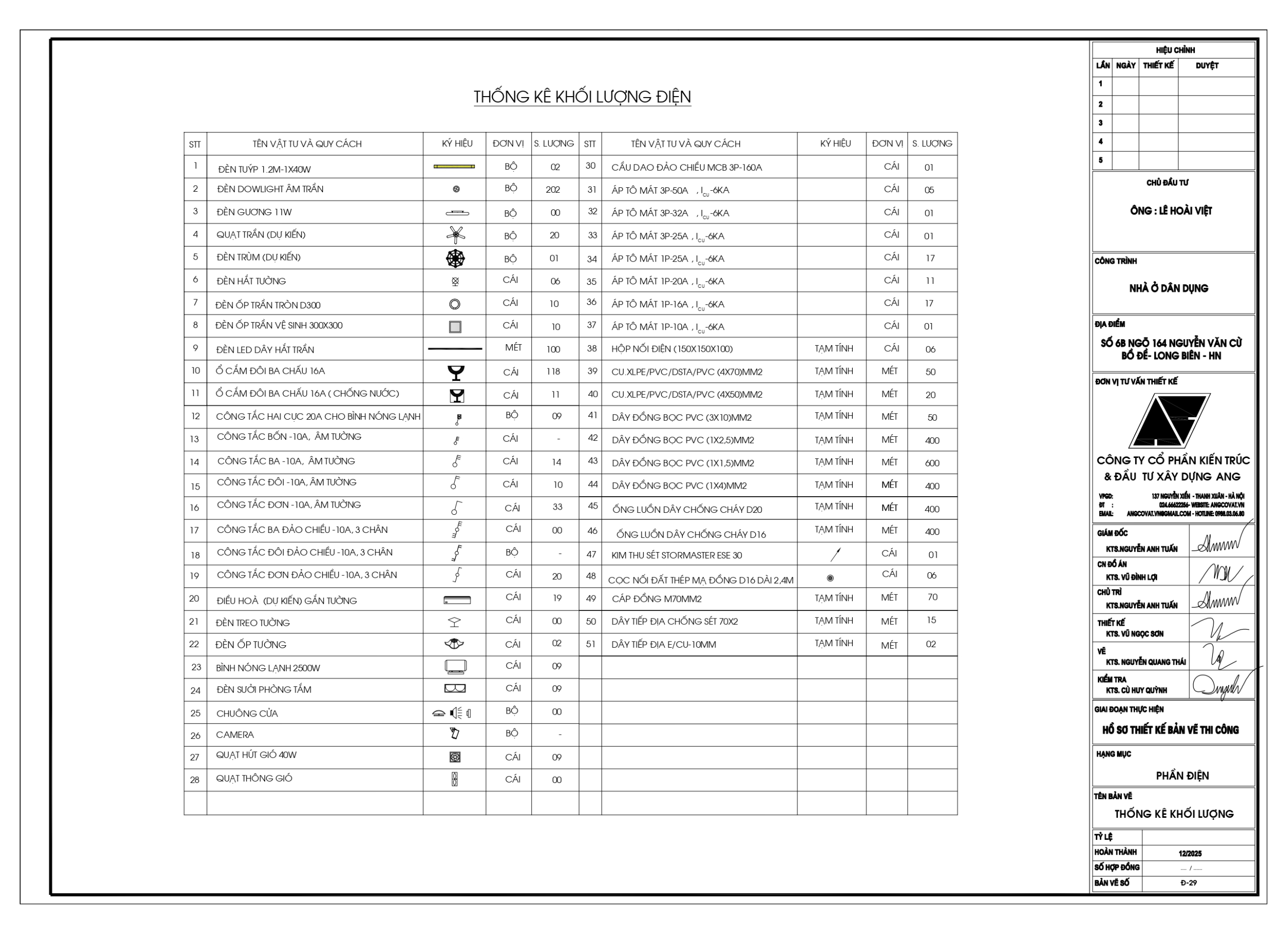

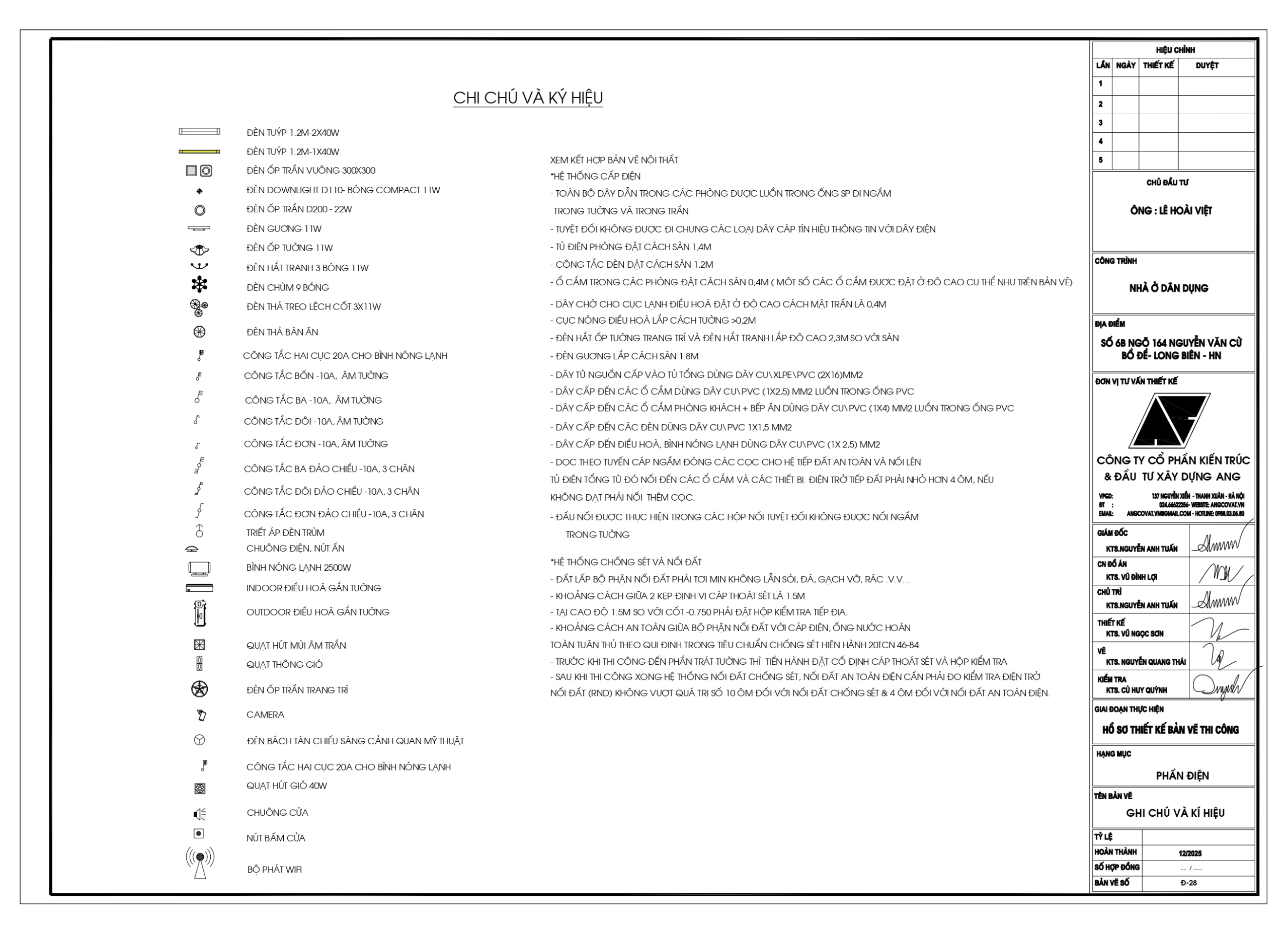

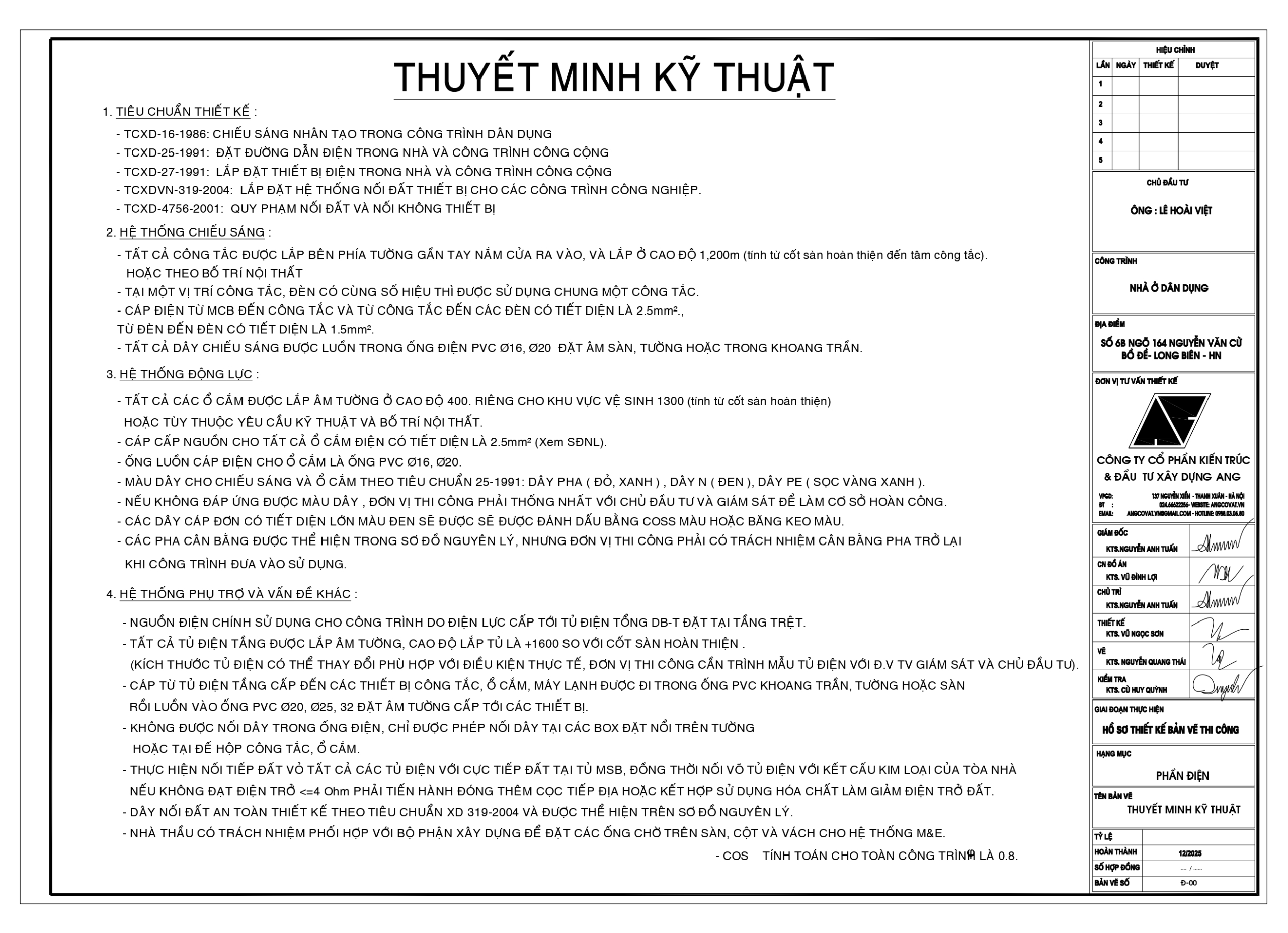

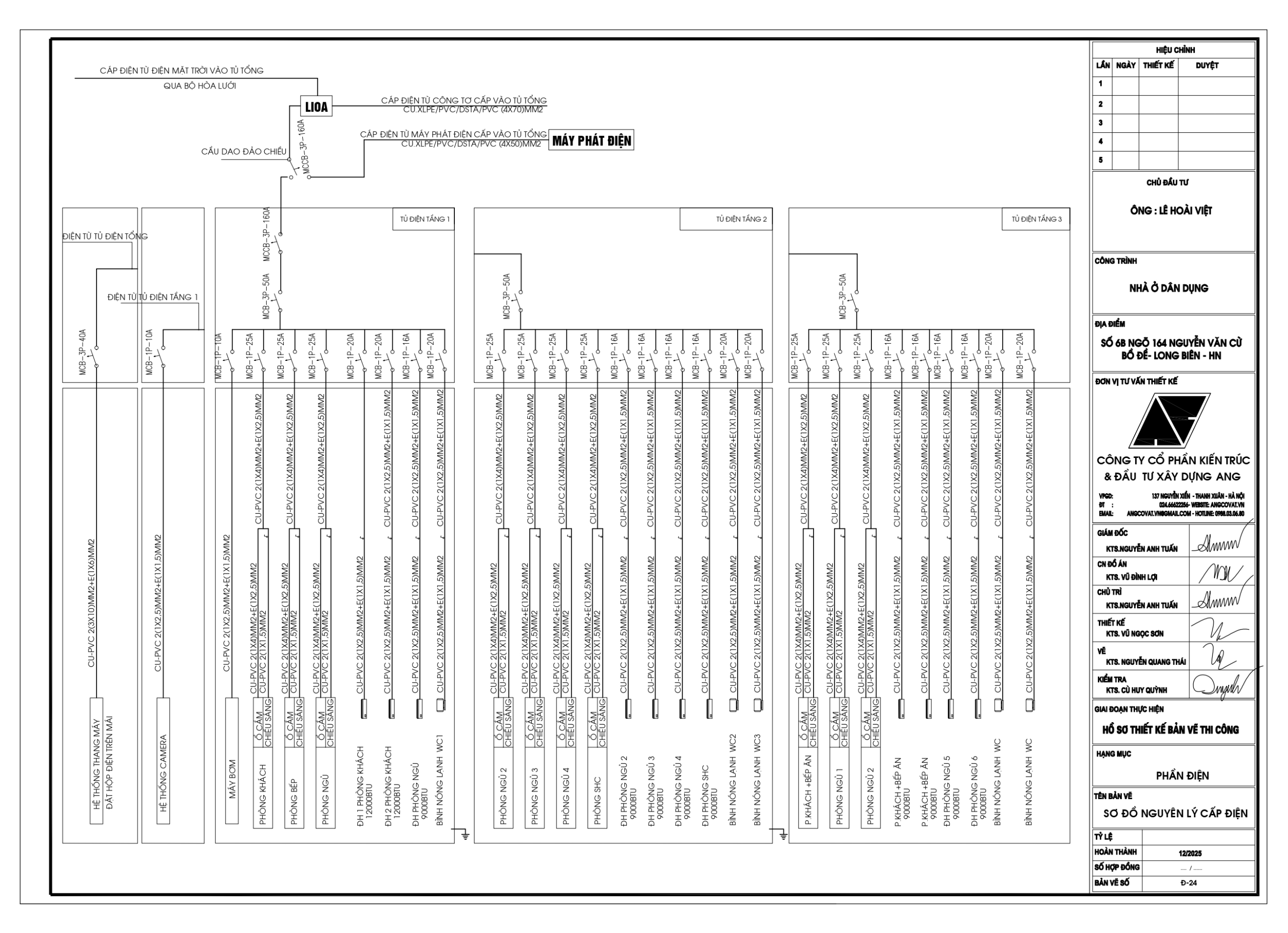

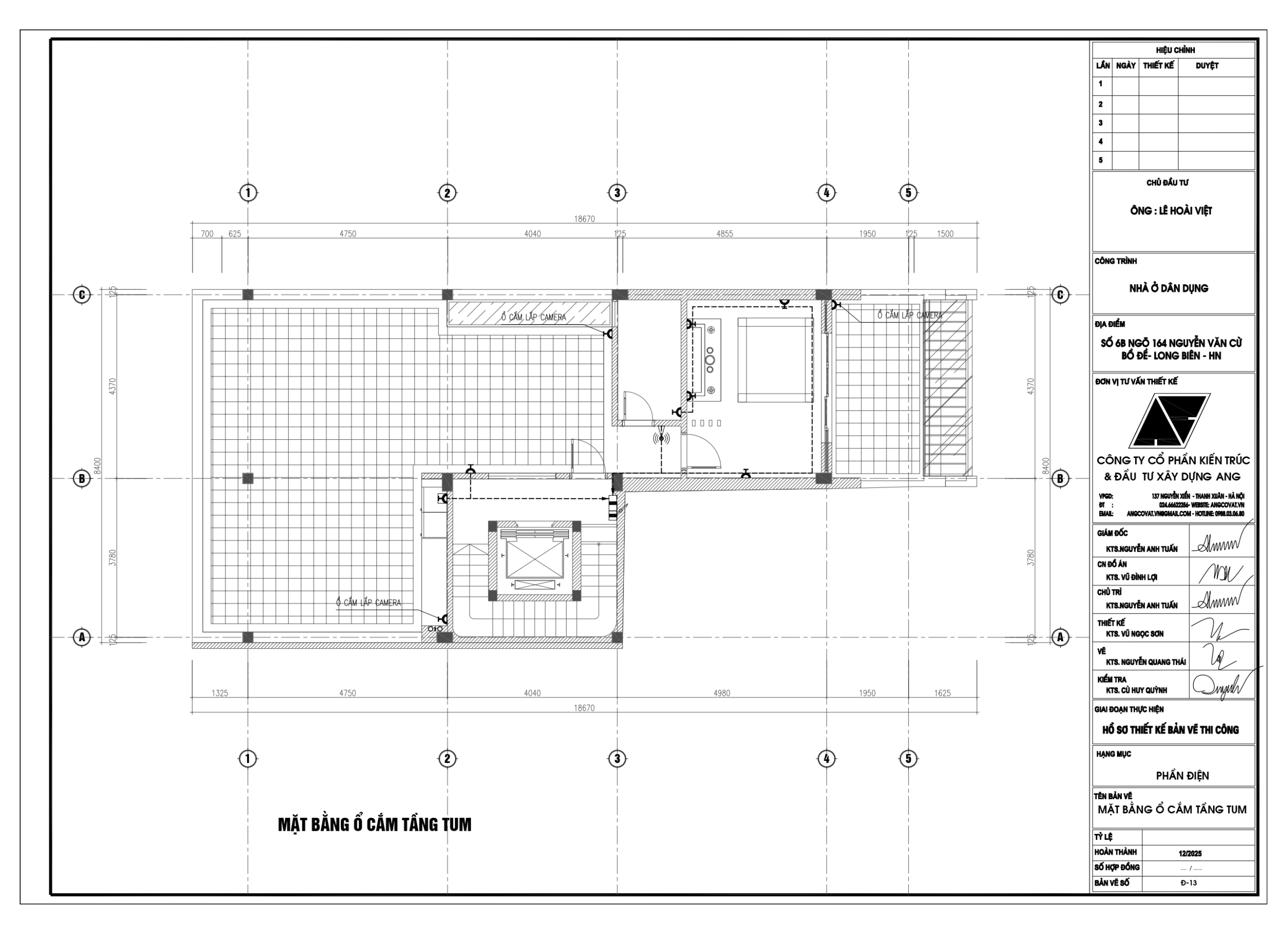

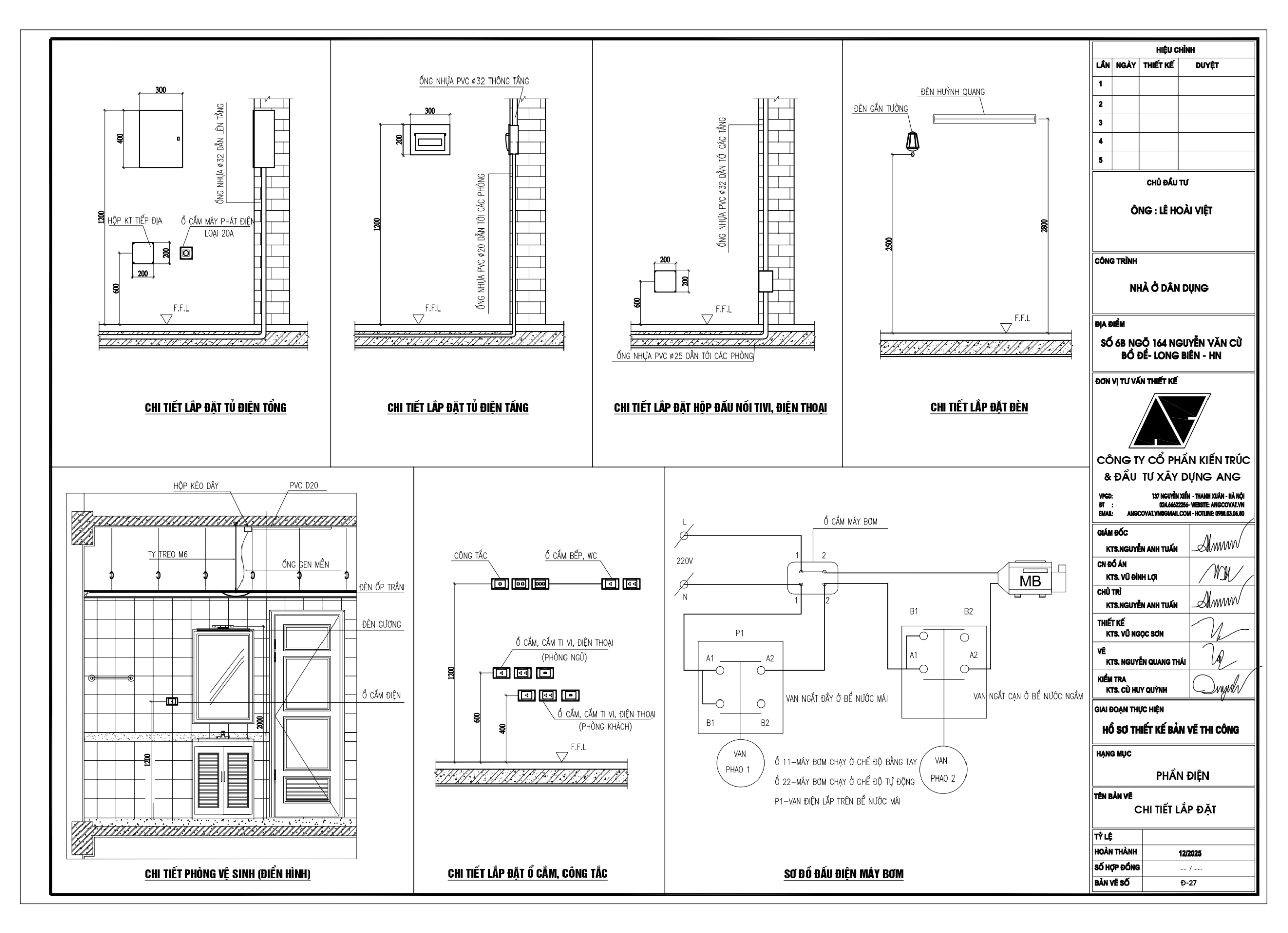

Một bộ bản vẽ điện nước nhà 6 tầng cần thể hiện rõ vị trí và nguyên tắc bố trí hệ thống kỹ thuật của toàn bộ công trình. Trong đó, phần điện thường bao gồm sơ đồ cấp điện, vị trí tủ điện, đường dây, ổ cắm, công tắc, thiết bị chiếu sáng và các thiết bị điện công suất lớn.

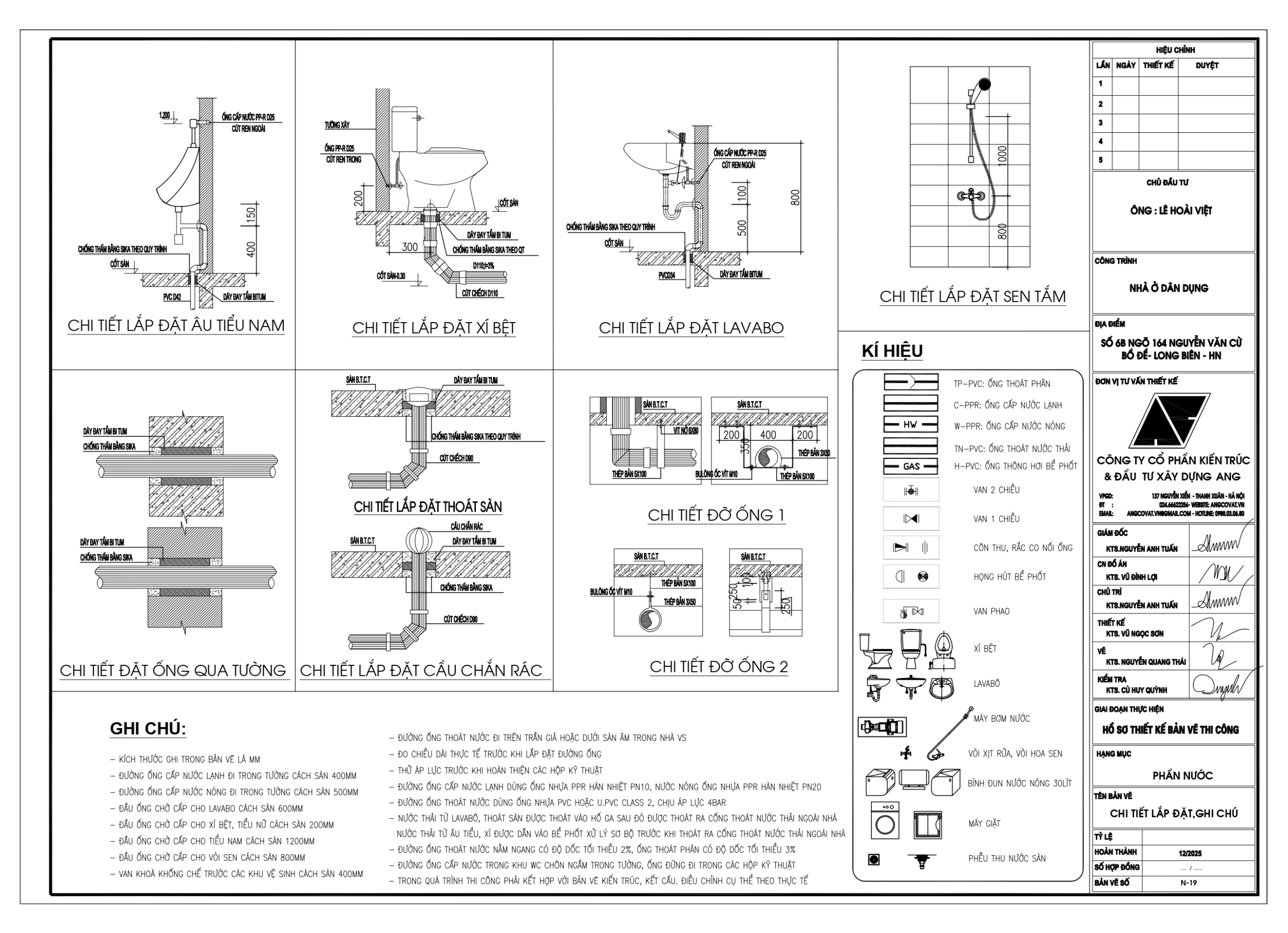

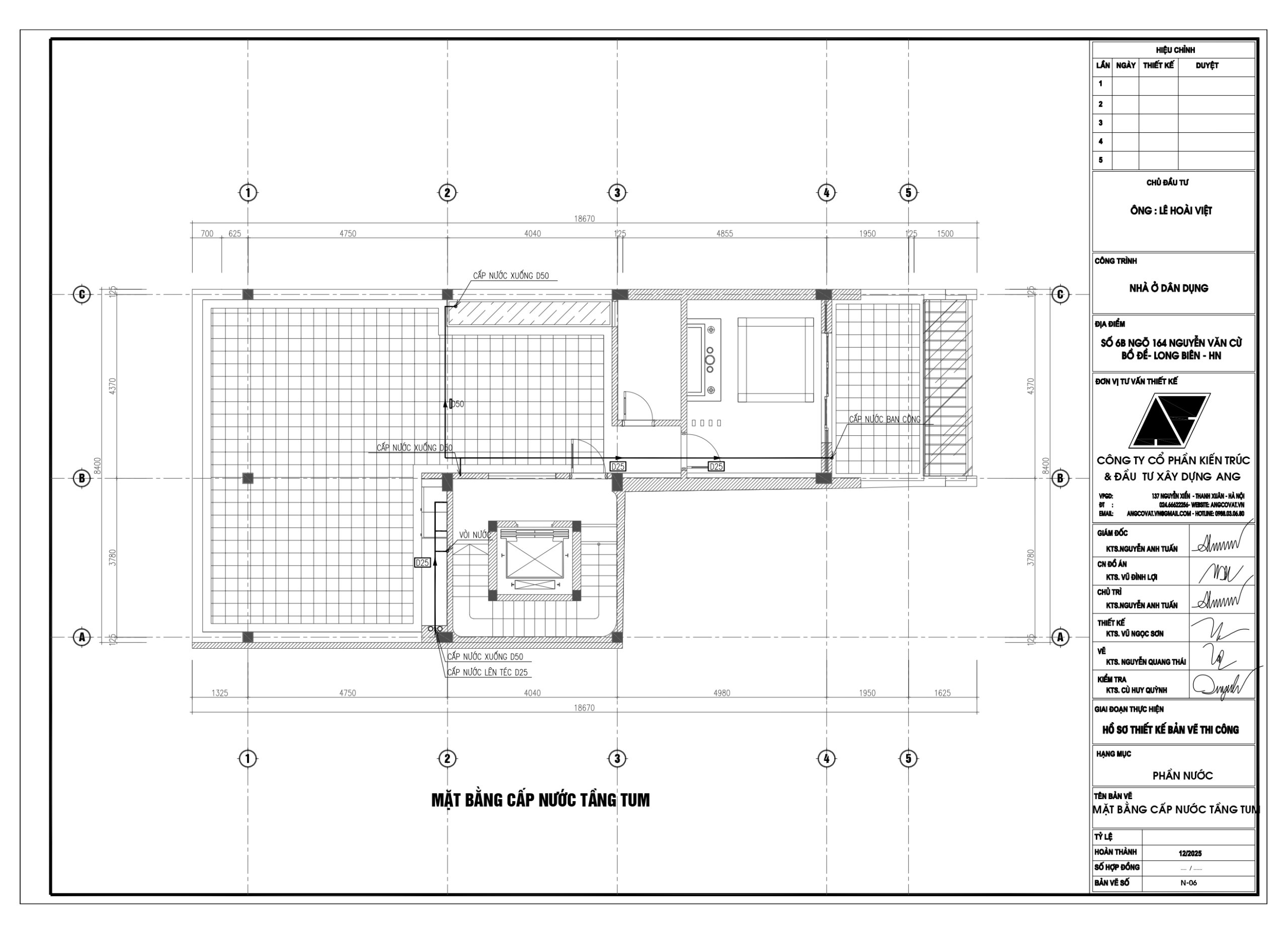

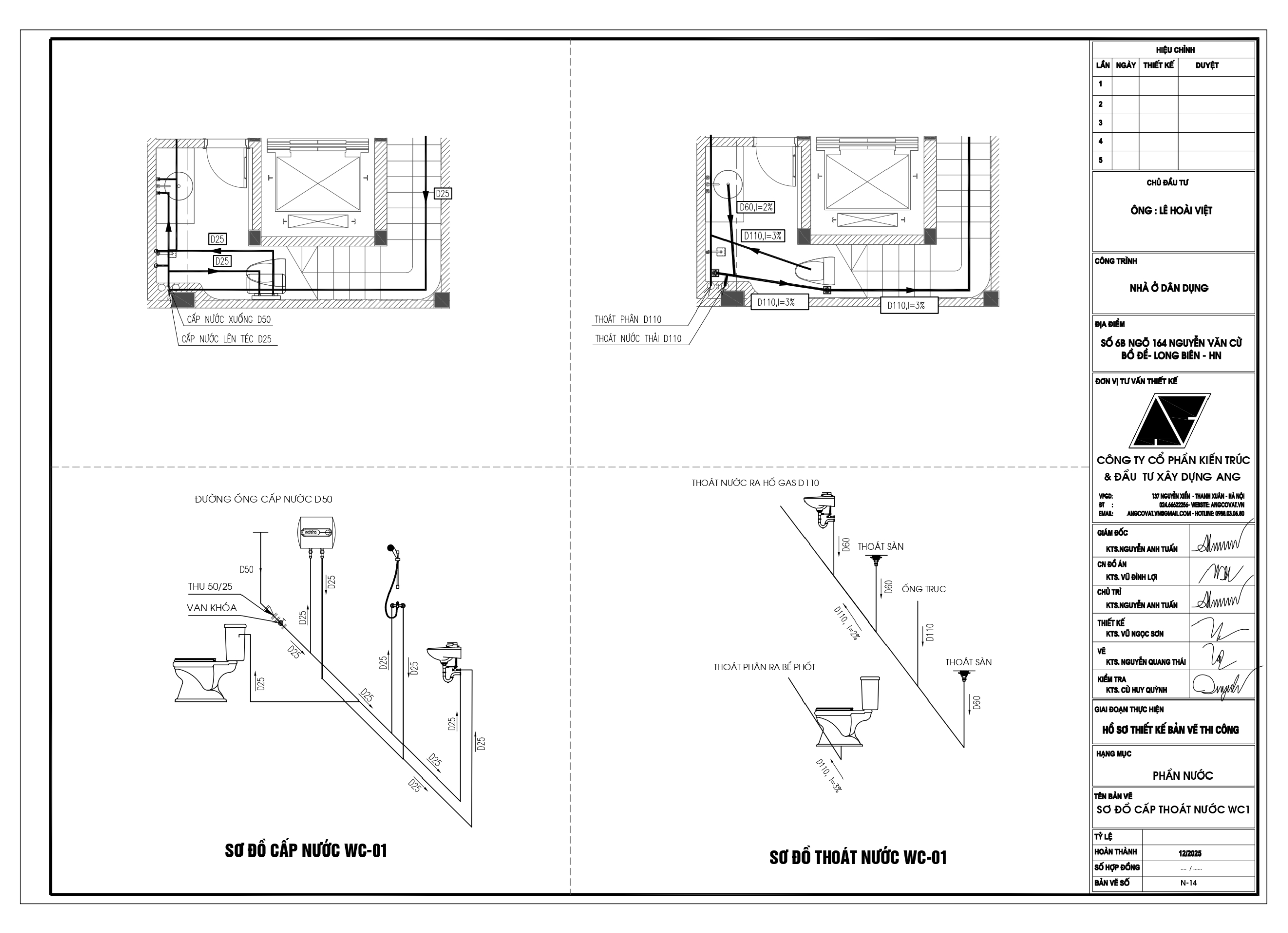

Phần nước tập trung vào hệ thống cấp nước sinh hoạt, thoát nước thải, thoát nước sàn, thoát nước khu vệ sinh, đường ống cấp nóng – lạnh nếu có và vị trí các thiết bị sử dụng nước.

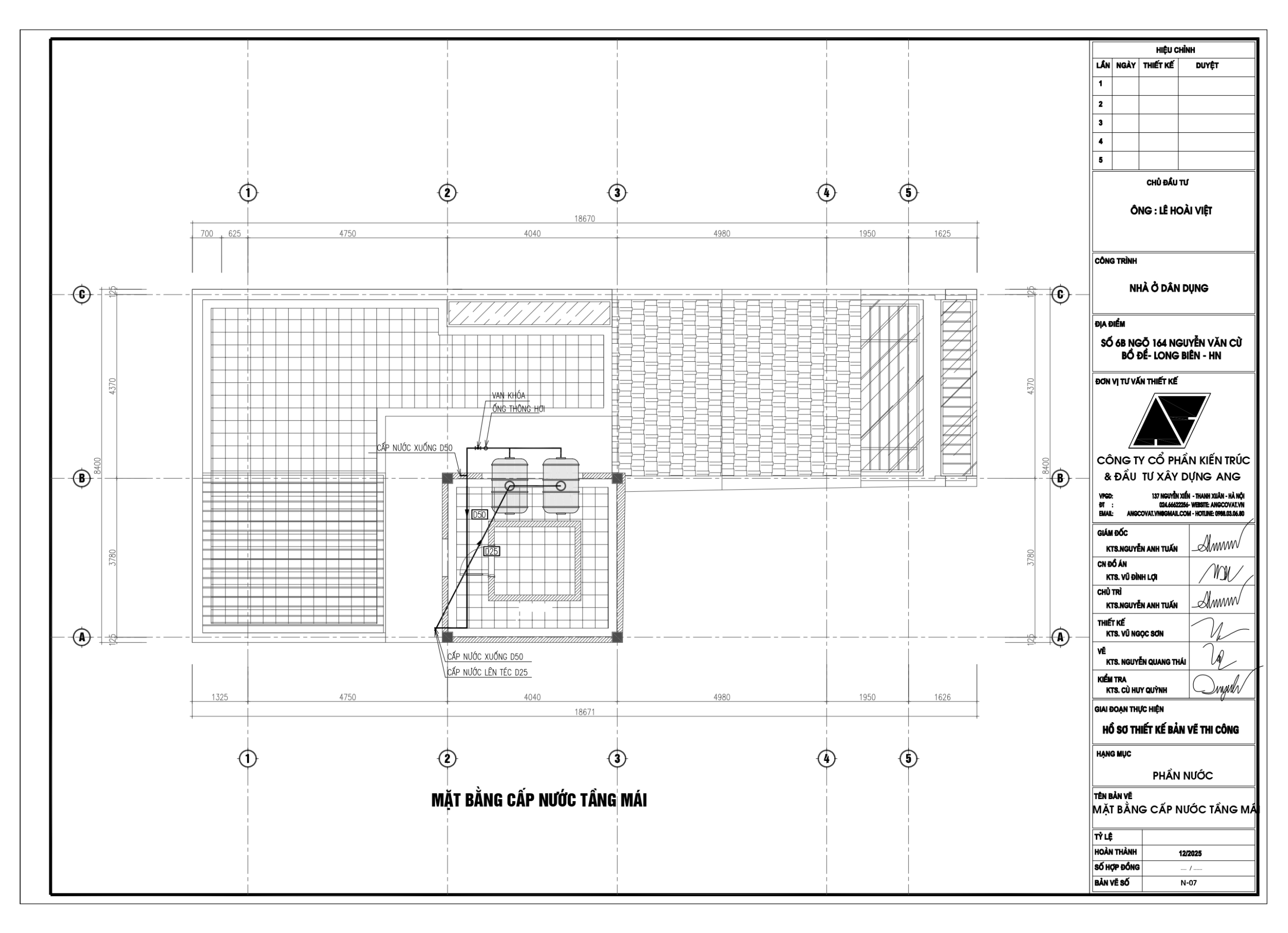

Đặc biệt với công trình nhiều tầng, các trục kỹ thuật cần được bố trí hợp lý để đường ống có thể đi liên tục theo phương đứng, thuận tiện cho thi công, kiểm tra và bảo trì sau này.

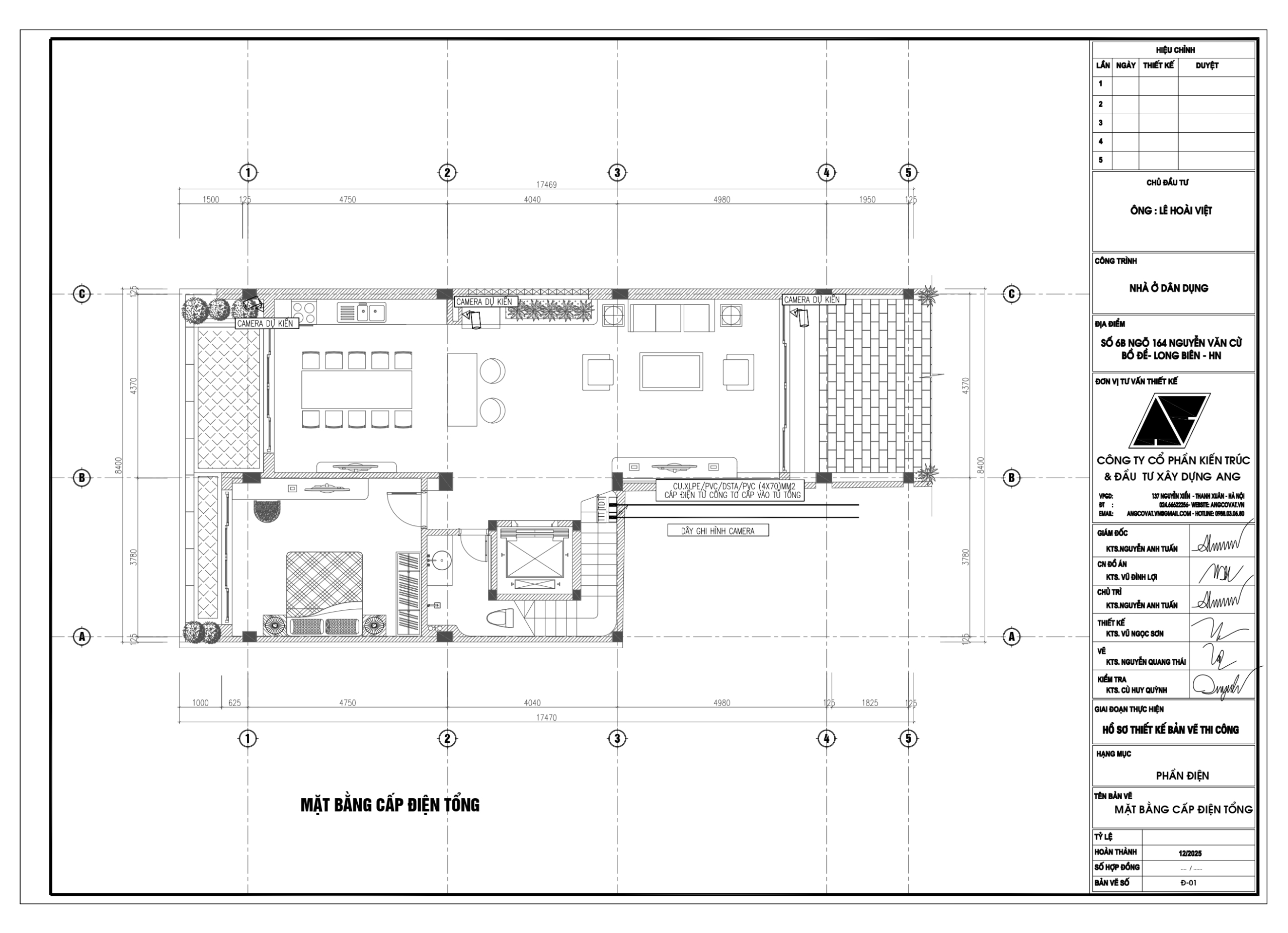

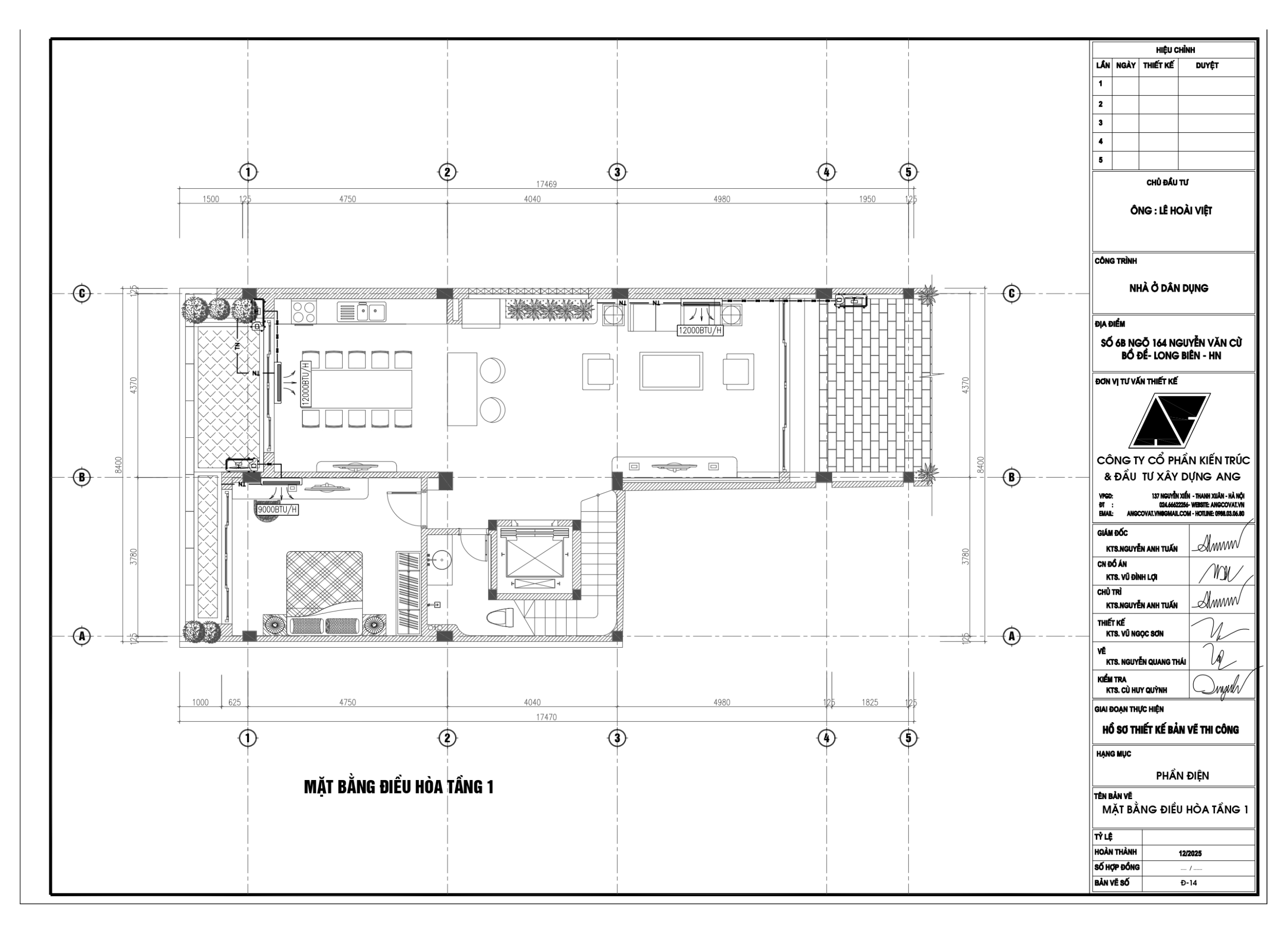

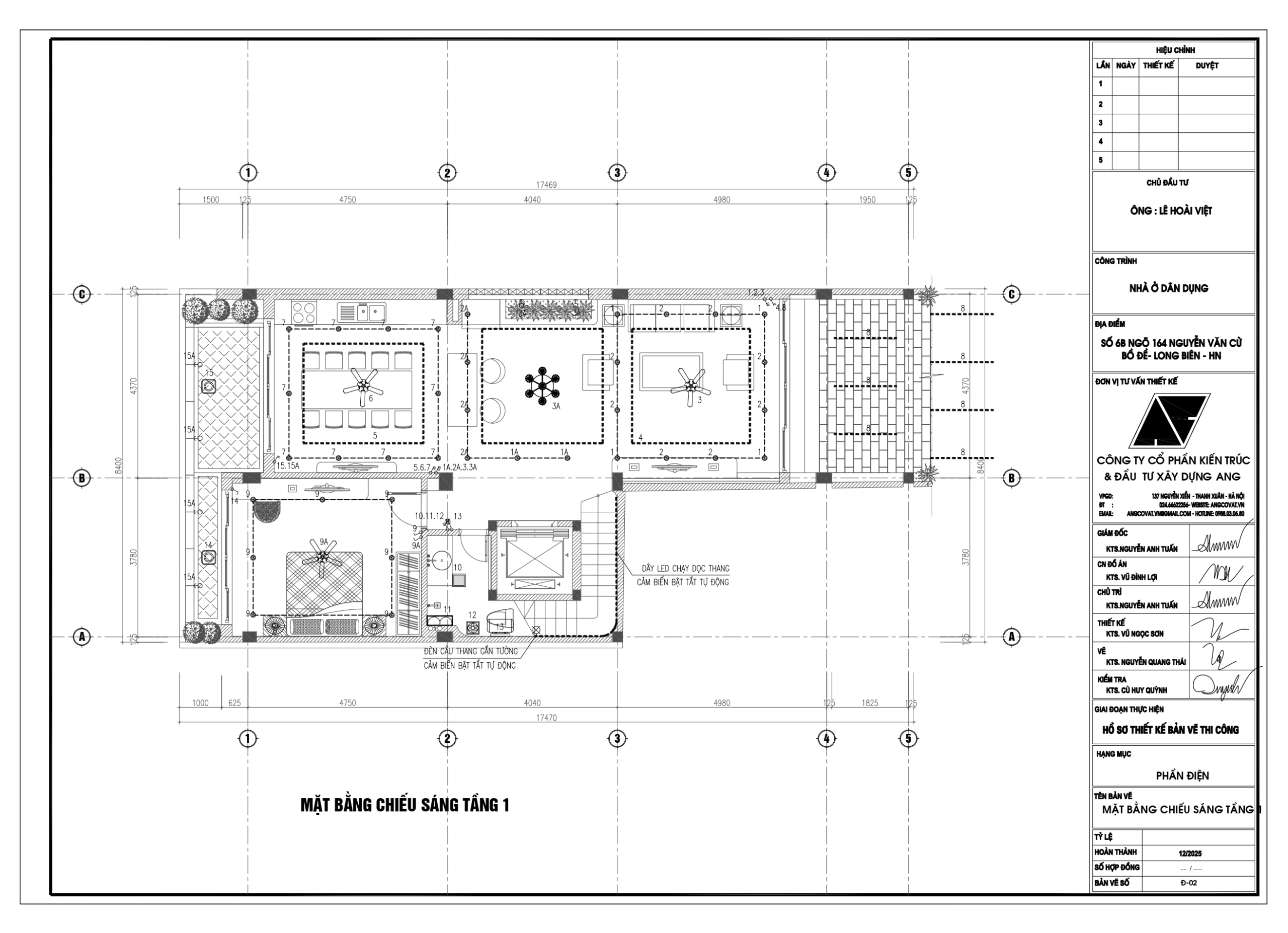

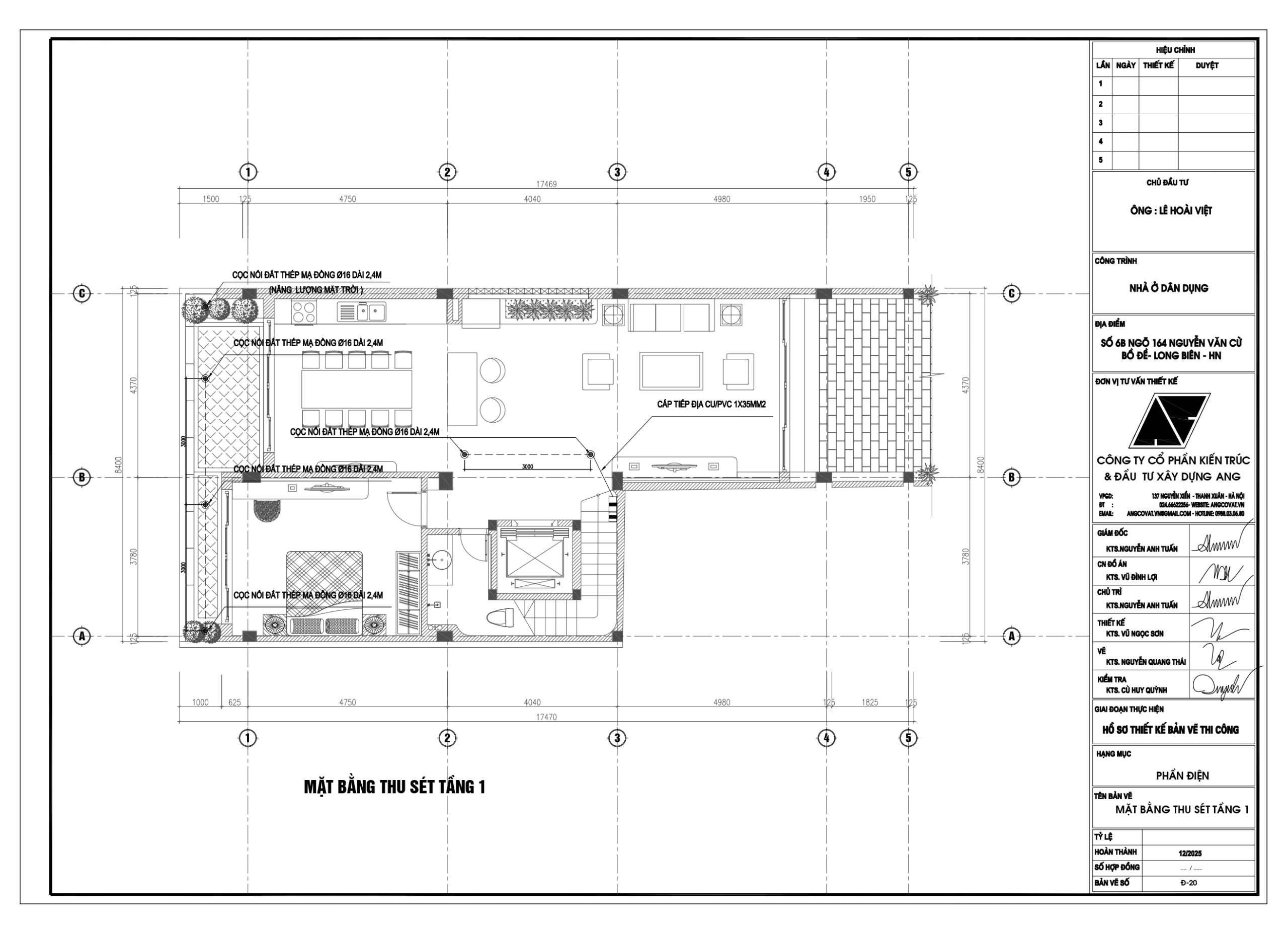

Phân tích công năng tầng 1

Tầng 1 được bố trí các không gian sinh hoạt chính gồm phòng khách 38m², WC 3,5m², phòng ngủ 1 diện tích 18m² và phòng bếp + ăn 17m².

Phòng khách có diện tích tương đối rộng, tạo không gian tiếp khách thoải mái ngay tại tầng trệt. Khu bếp và phòng ăn được bố trí cùng tầng giúp thuận tiện cho sinh hoạt gia đình.

Đối với bản vẽ điện nước, tầng 1 cần đặc biệt chú ý đến hệ thống cấp – thoát nước cho khu bếp và WC. Các thiết bị như bếp, tủ lạnh, lò vi sóng, máy hút mùi, bình nóng lạnh hoặc các thiết bị công suất lớn cũng cần được xác định vị trí để bố trí nguồn điện phù hợp.

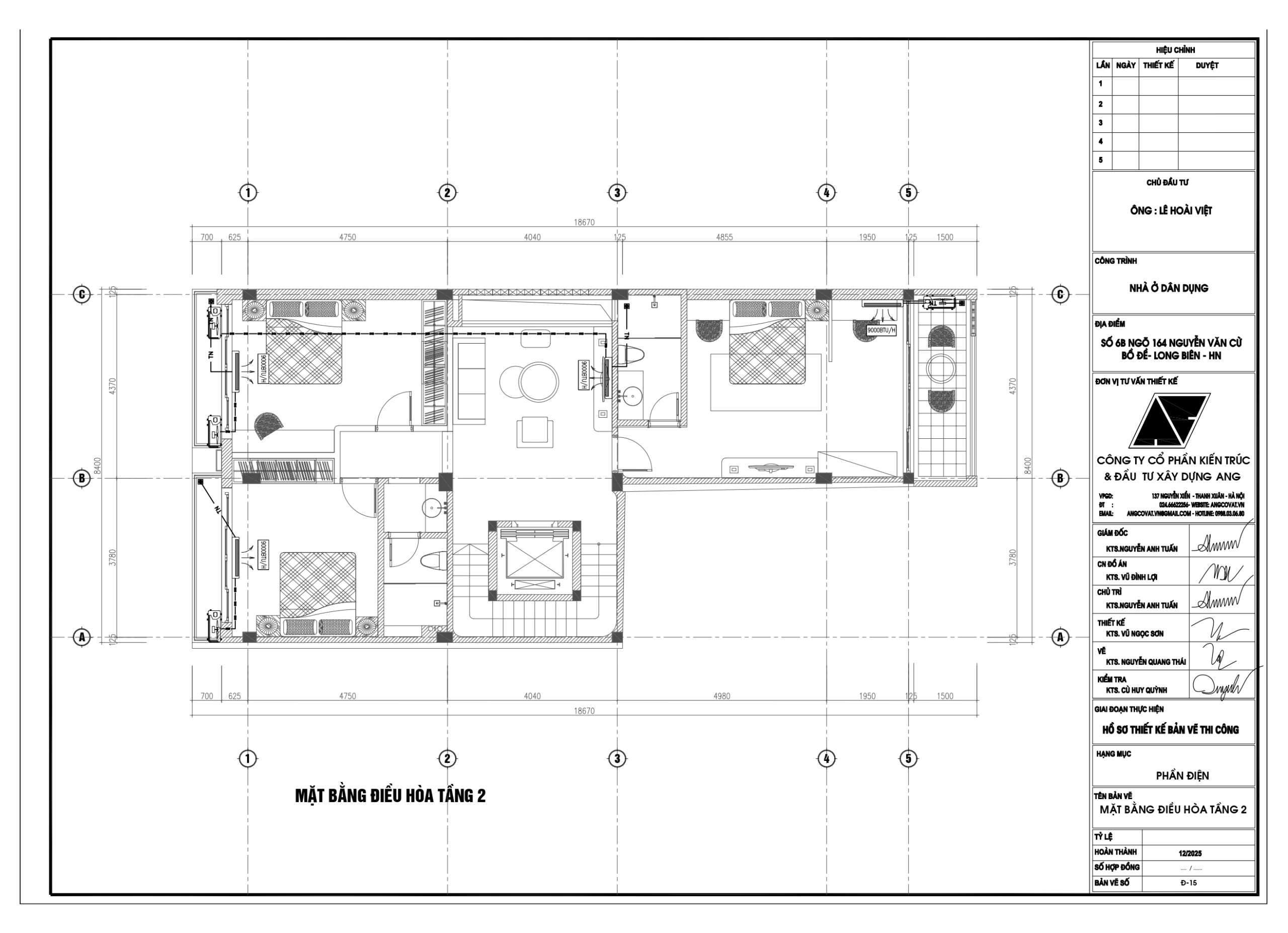

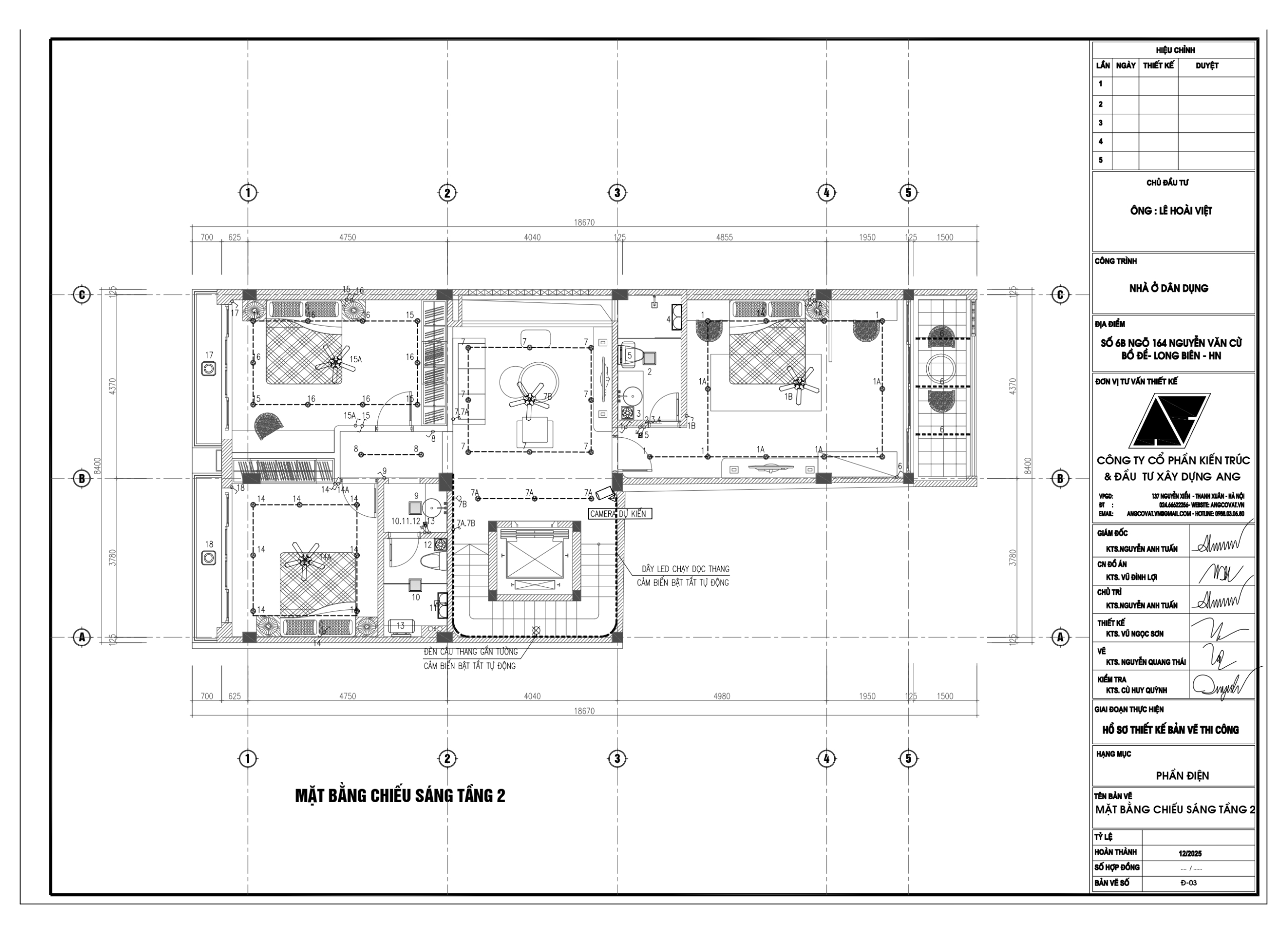

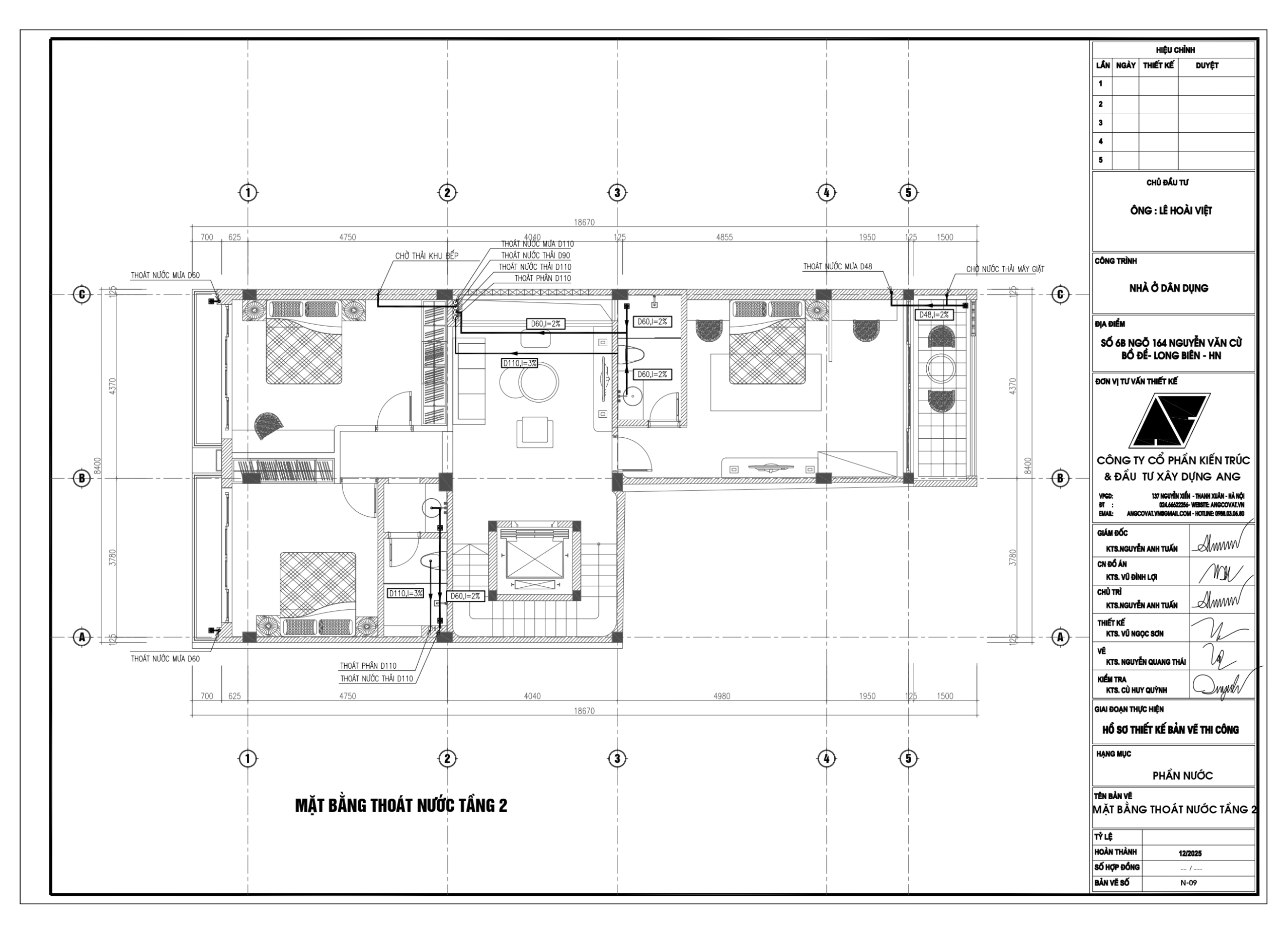

Bố trí điện nước tầng 2

Tầng 2 gồm nhiều phòng ngủ và khu vệ sinh. Theo thông tin công năng, tầng này có phòng ngủ 3 khoảng 18,5m², một phòng ngủ 18m², phòng ngủ 2 khoảng 18,5m² và 2 WC diện tích khoảng 4,2m²/WC.

Với số lượng phòng ngủ lớn, hệ thống điện cần được phân chia thành các nhóm sử dụng hợp lý. Mỗi phòng nên có đầy đủ điểm chiếu sáng, công tắc, ổ cắm phục vụ các thiết bị điện thông dụng.

Hai khu vệ sinh cũng cần được kết nối với trục cấp – thoát nước chung. Việc tập trung các khu vực sử dụng nước quanh trục kỹ thuật giúp giảm chiều dài đường ống và hạn chế các điểm nối không cần thiết.

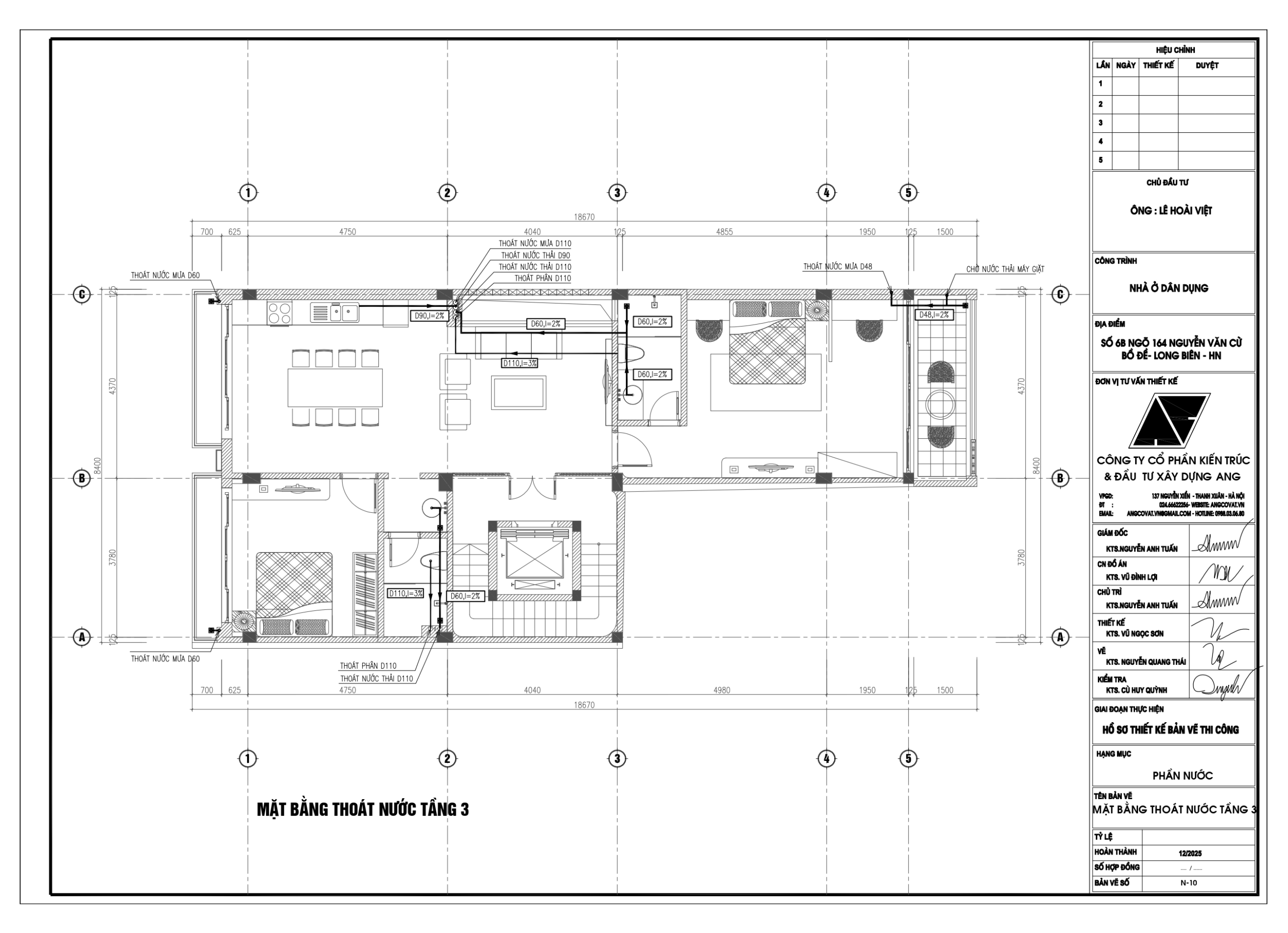

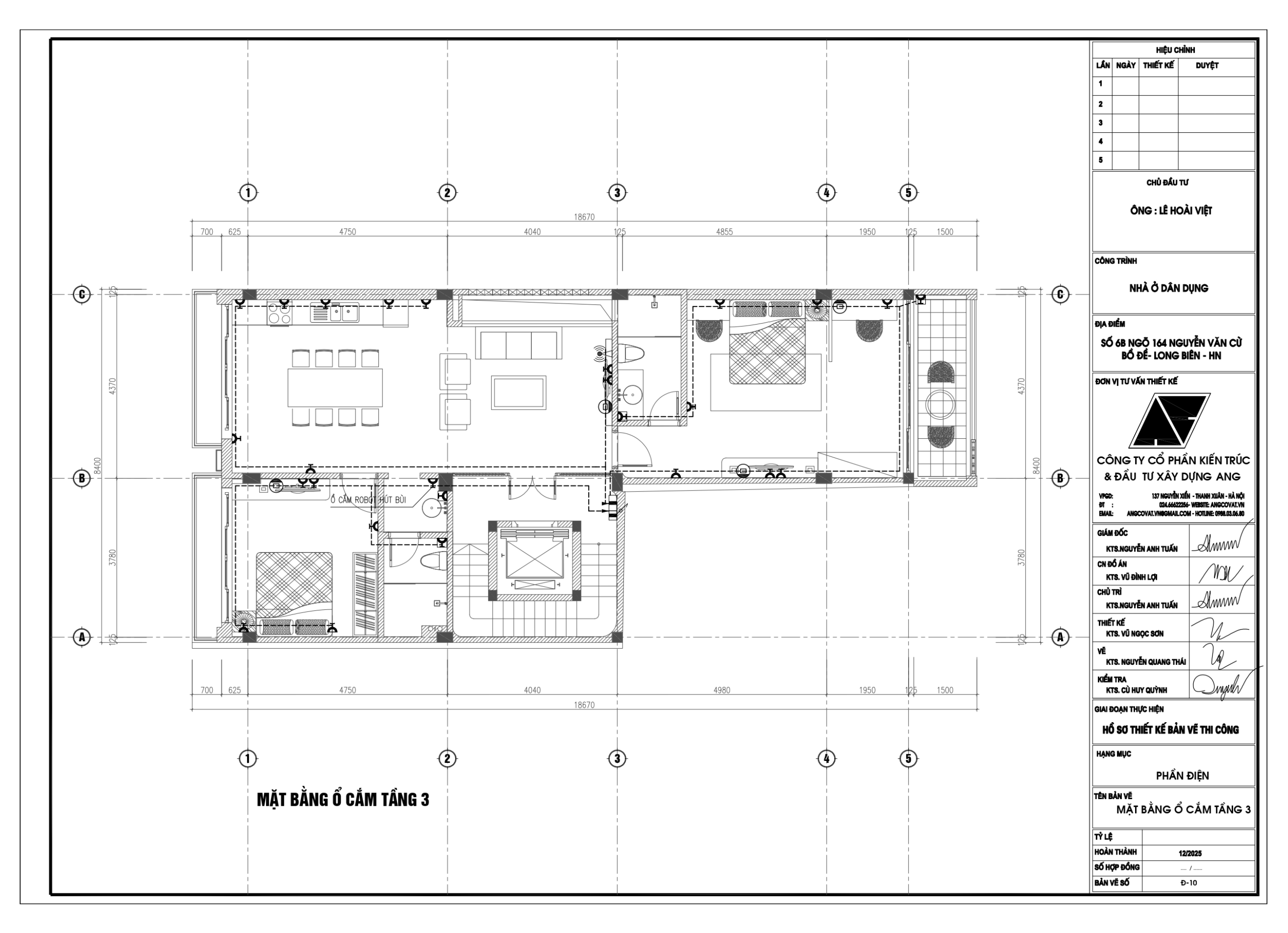

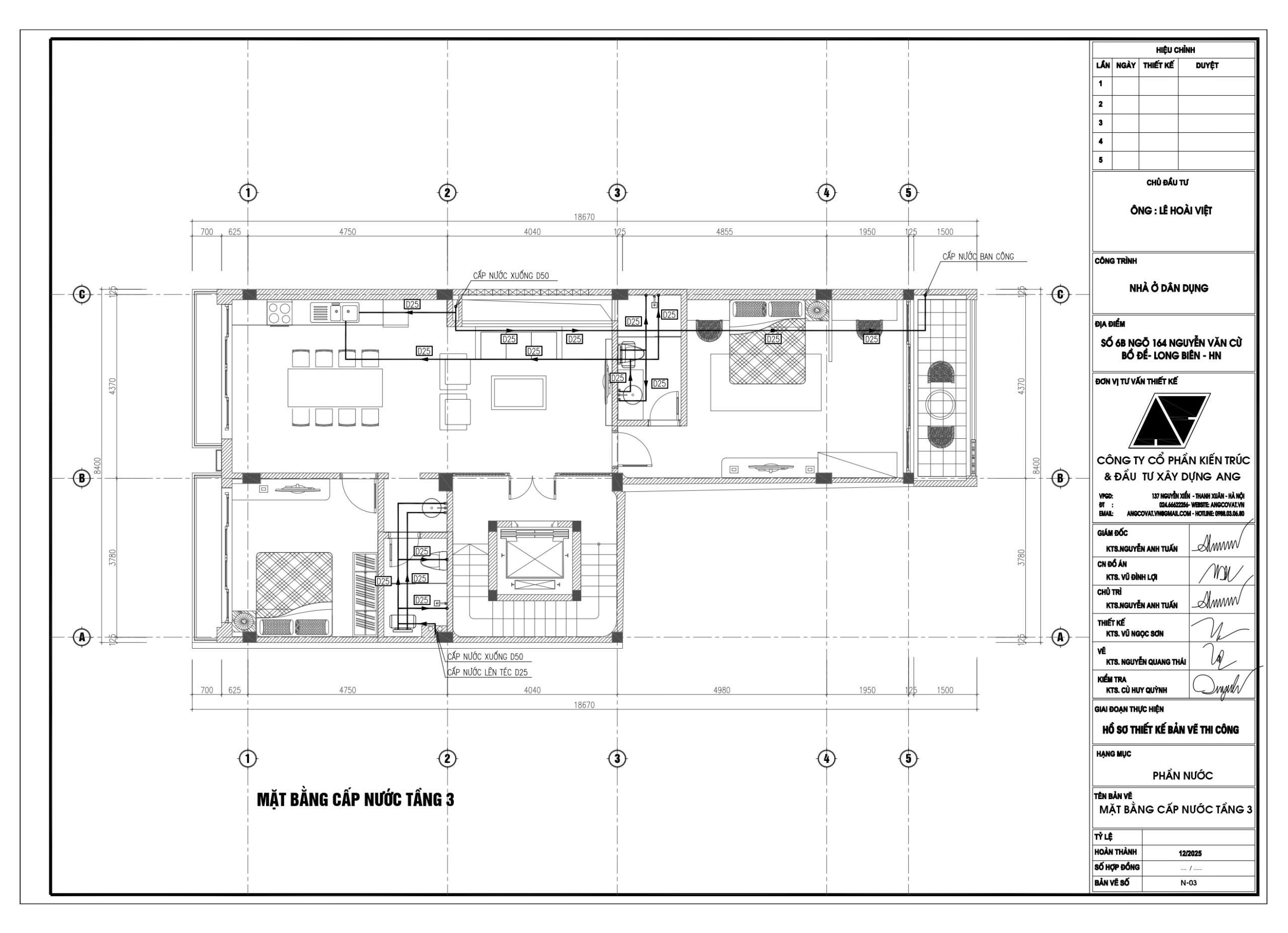

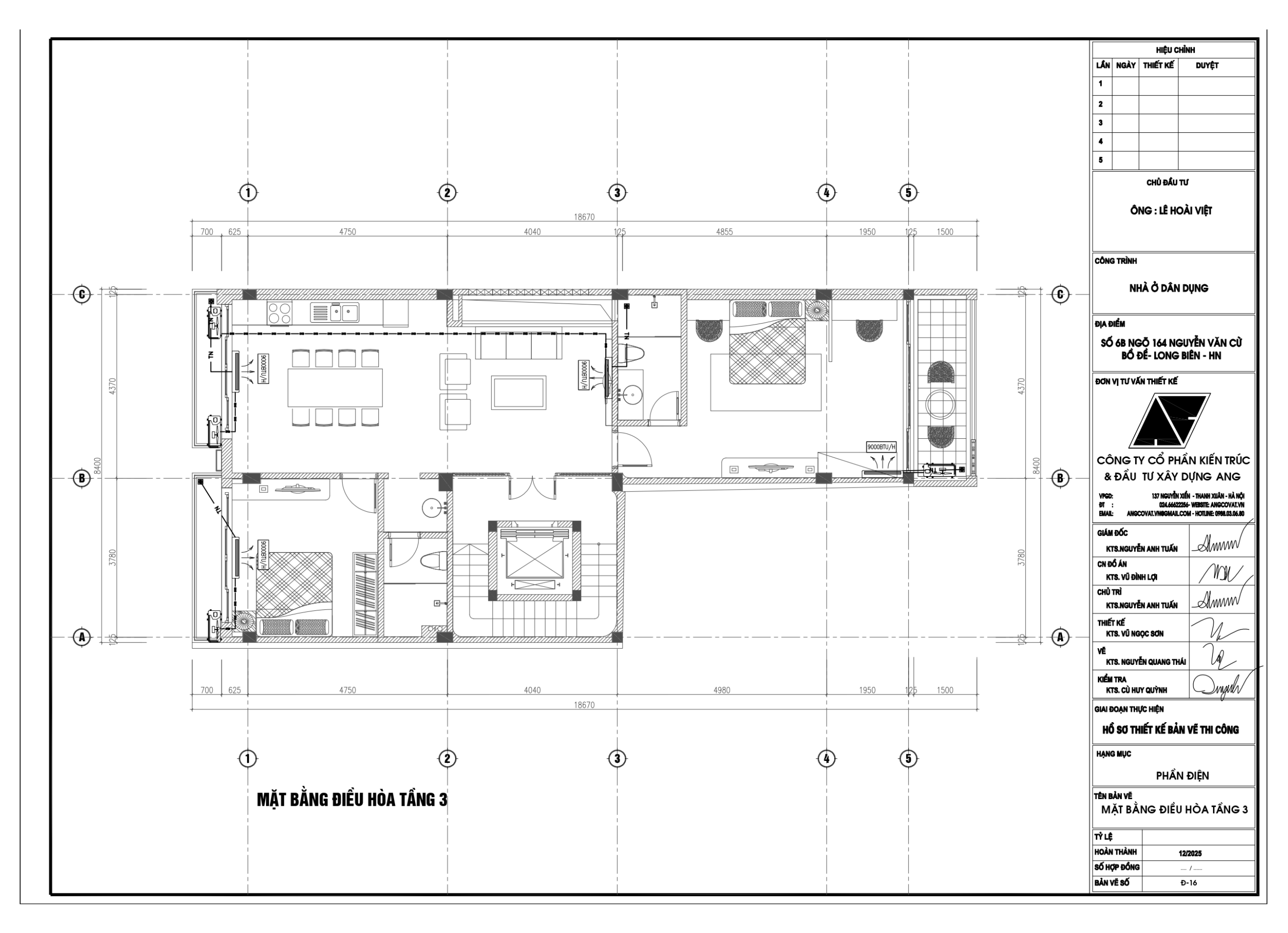

Bản vẽ điện nước tầng 3

Tầng 3 được tổ chức với phòng ngủ 2 diện tích 18,5m², phòng ngủ 4 diện tích 13,5m², không gian khách + bếp 28m², WC 4,2m² và sảnh tầng 5,5m².

Đây là tầng có sự kết hợp giữa không gian nghỉ ngơi và không gian sinh hoạt chung. Vì vậy, hệ thống điện cần đáp ứng đồng thời nhu cầu chiếu sáng, giải trí và sử dụng các thiết bị điện trong khu bếp.

Khu WC được bố trí gần trục kỹ thuật là giải pháp hợp lý, giúp hệ thống cấp thoát nước từ tầng trên và tầng dưới được liên kết thuận tiện.

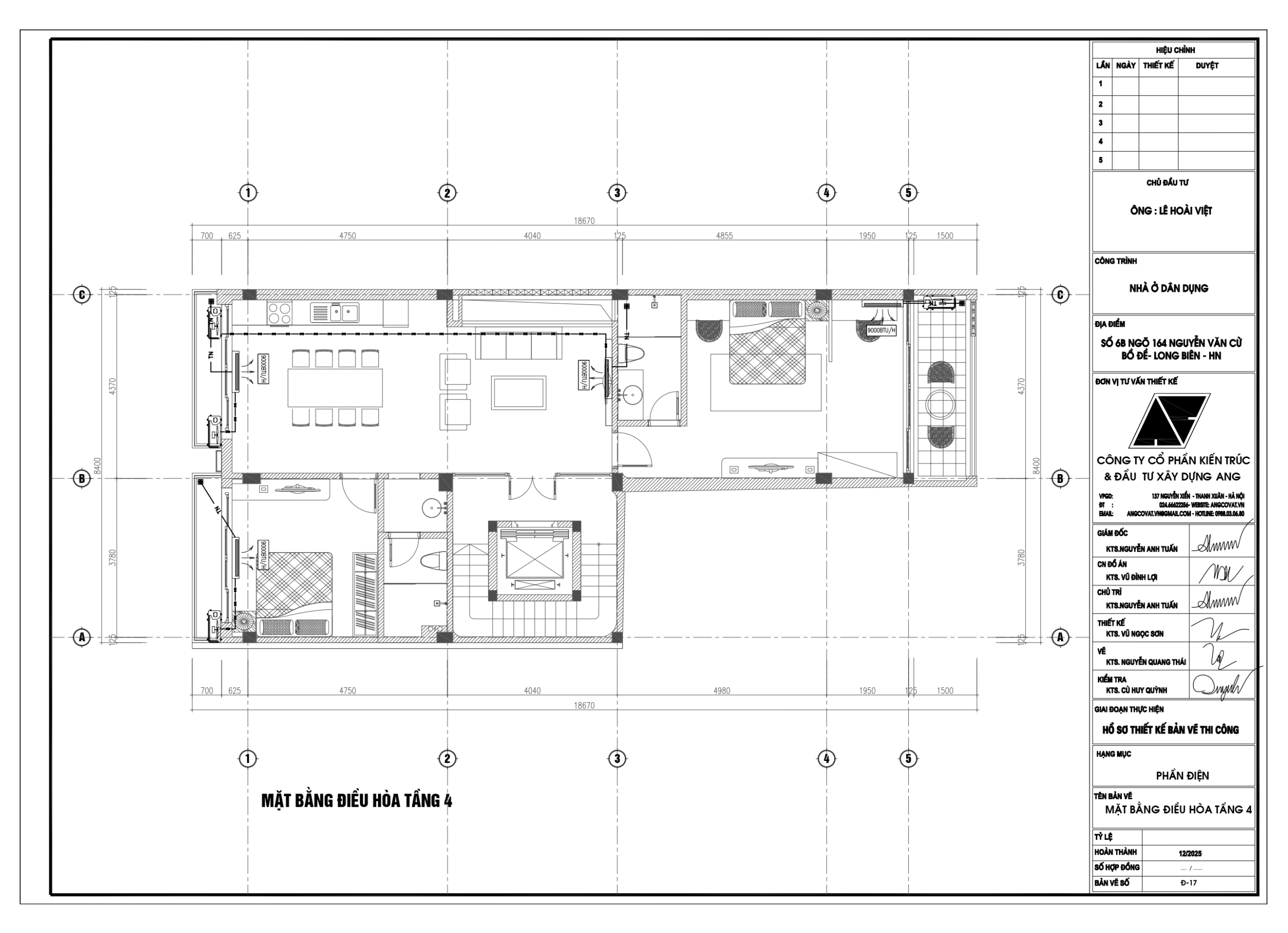

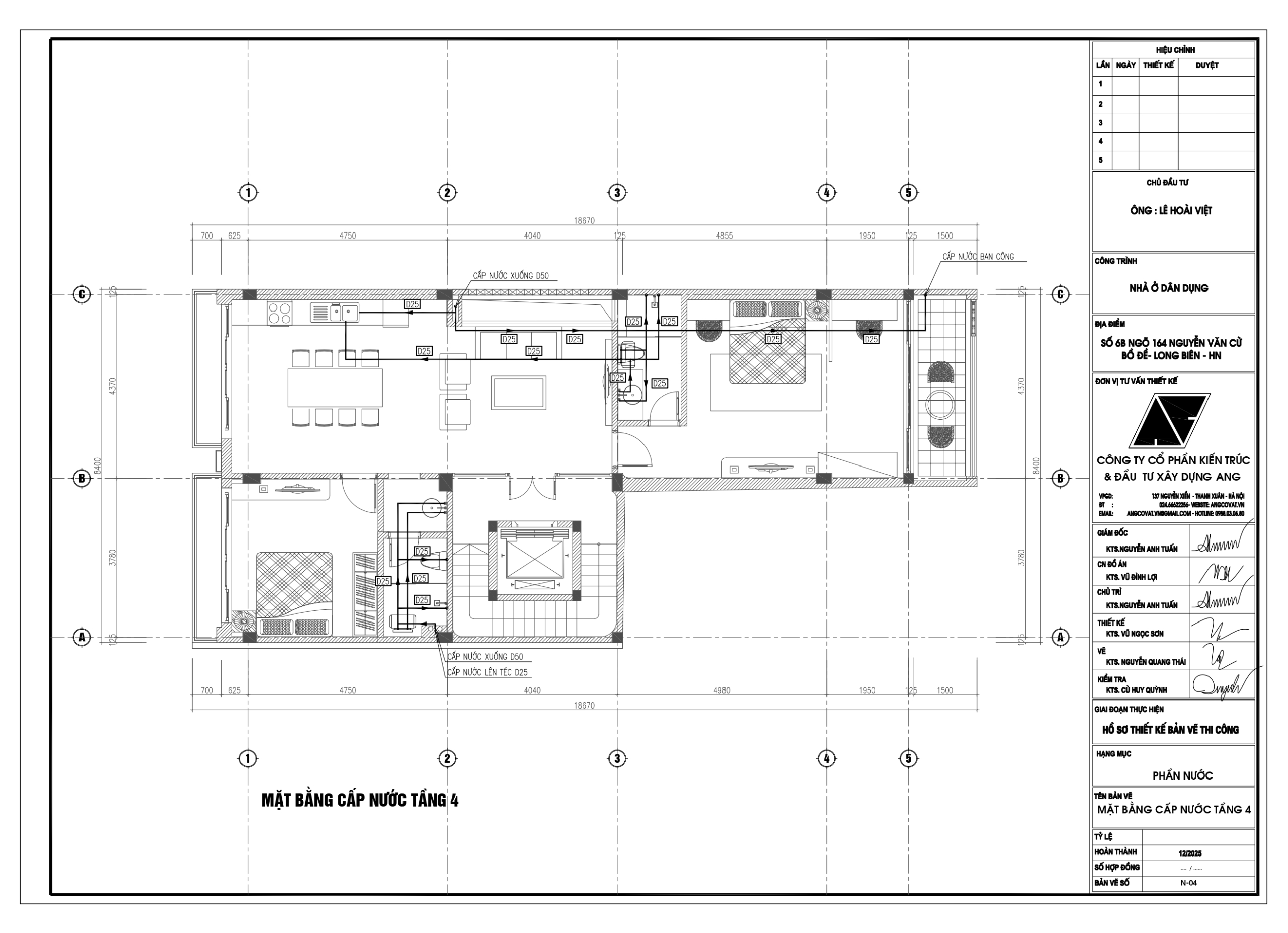

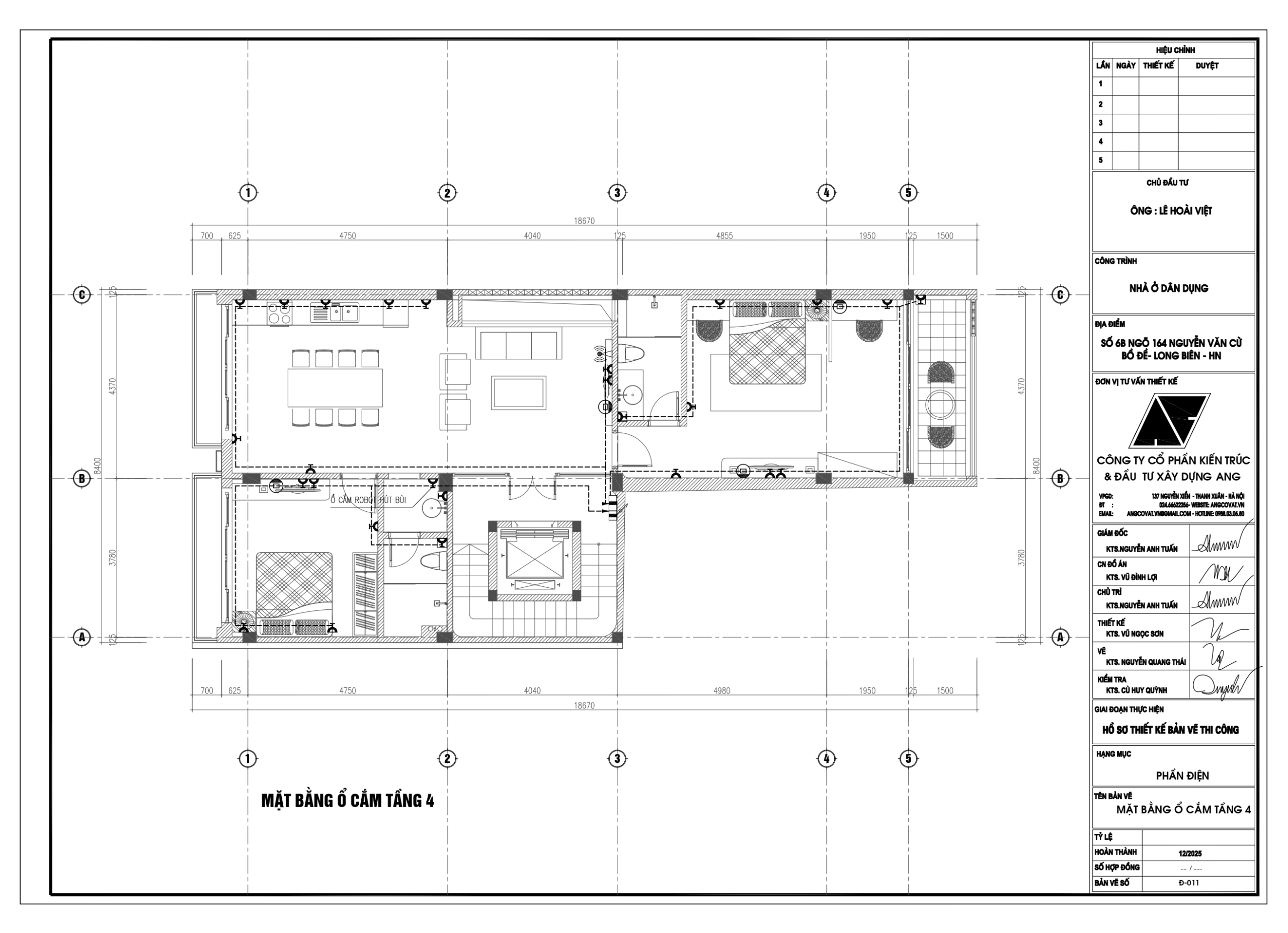

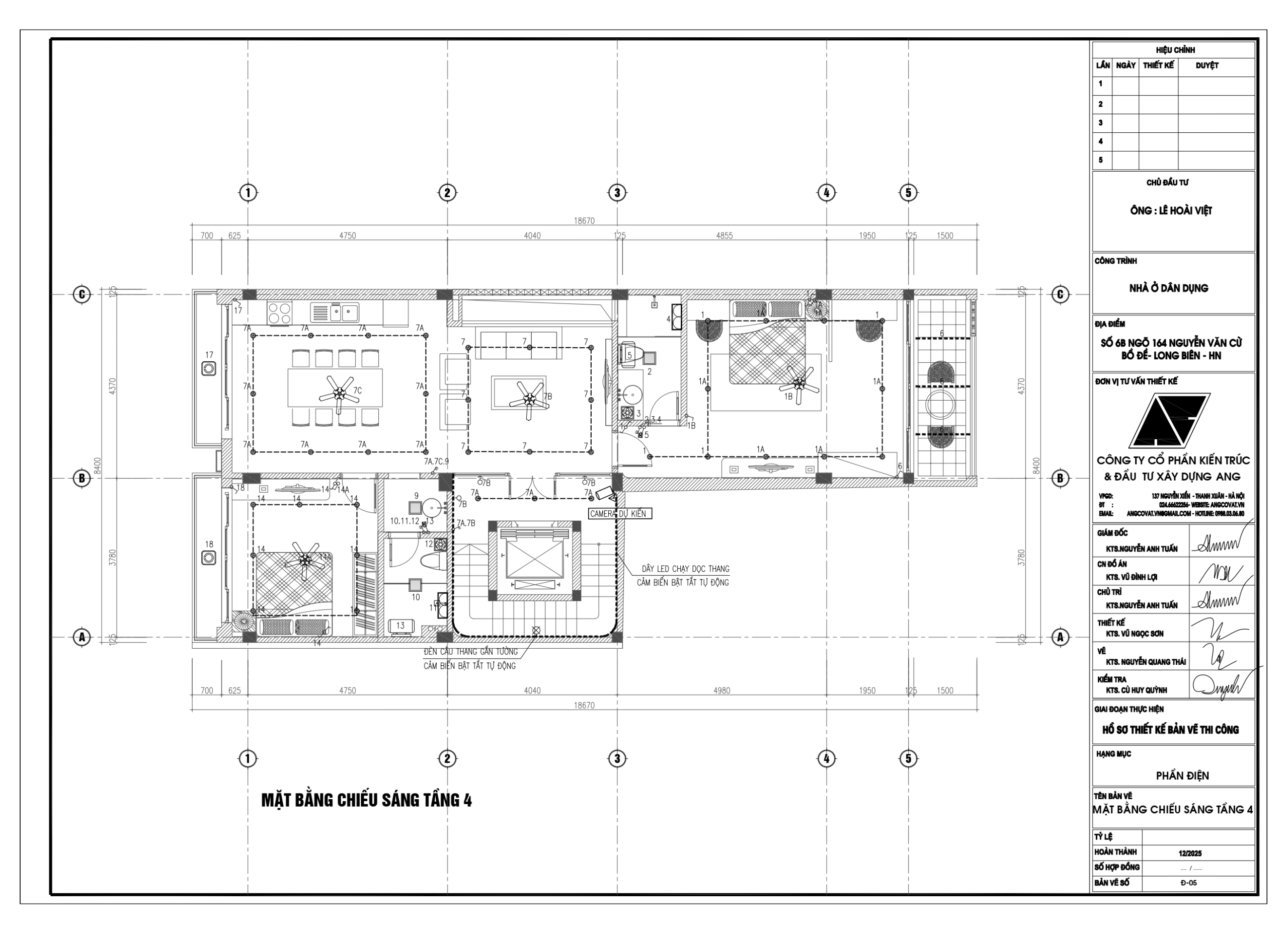

Thiết kế hệ thống điện nước tầng 4

Công năng tầng 4 tương tự tầng 3 với phòng ngủ 2 khoảng 18,5m², phòng ngủ 4 khoảng 13,5m², khách + bếp 28m², WC 4,2m² và sảnh tầng 5,5m².

Khi triển khai bản vẽ kỹ thuật, việc duy trì vị trí các trục cấp thoát nước giữa các tầng có ý nghĩa rất lớn. Các khu vực WC, bếp và thiết bị sử dụng nước nên được nghiên cứu theo phương án chồng tầng hoặc gần nhau để hệ thống đường ống ngắn gọn, khoa học.

Đồng thời, các đường điện của tầng 4 cần được phân chia rõ ràng với hệ thống điện các tầng khác để thuận tiện cho việc vận hành và xử lý sự cố.

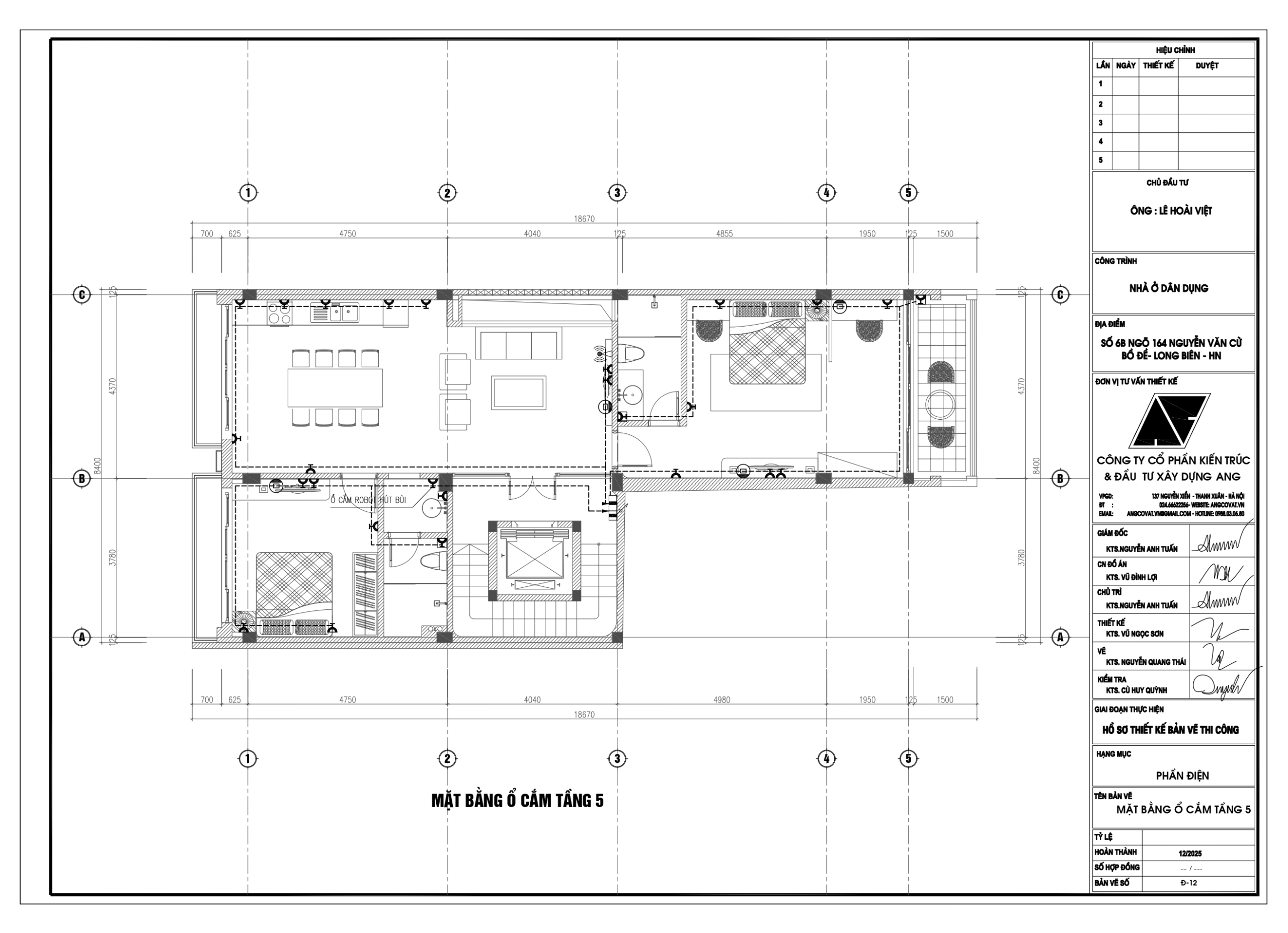

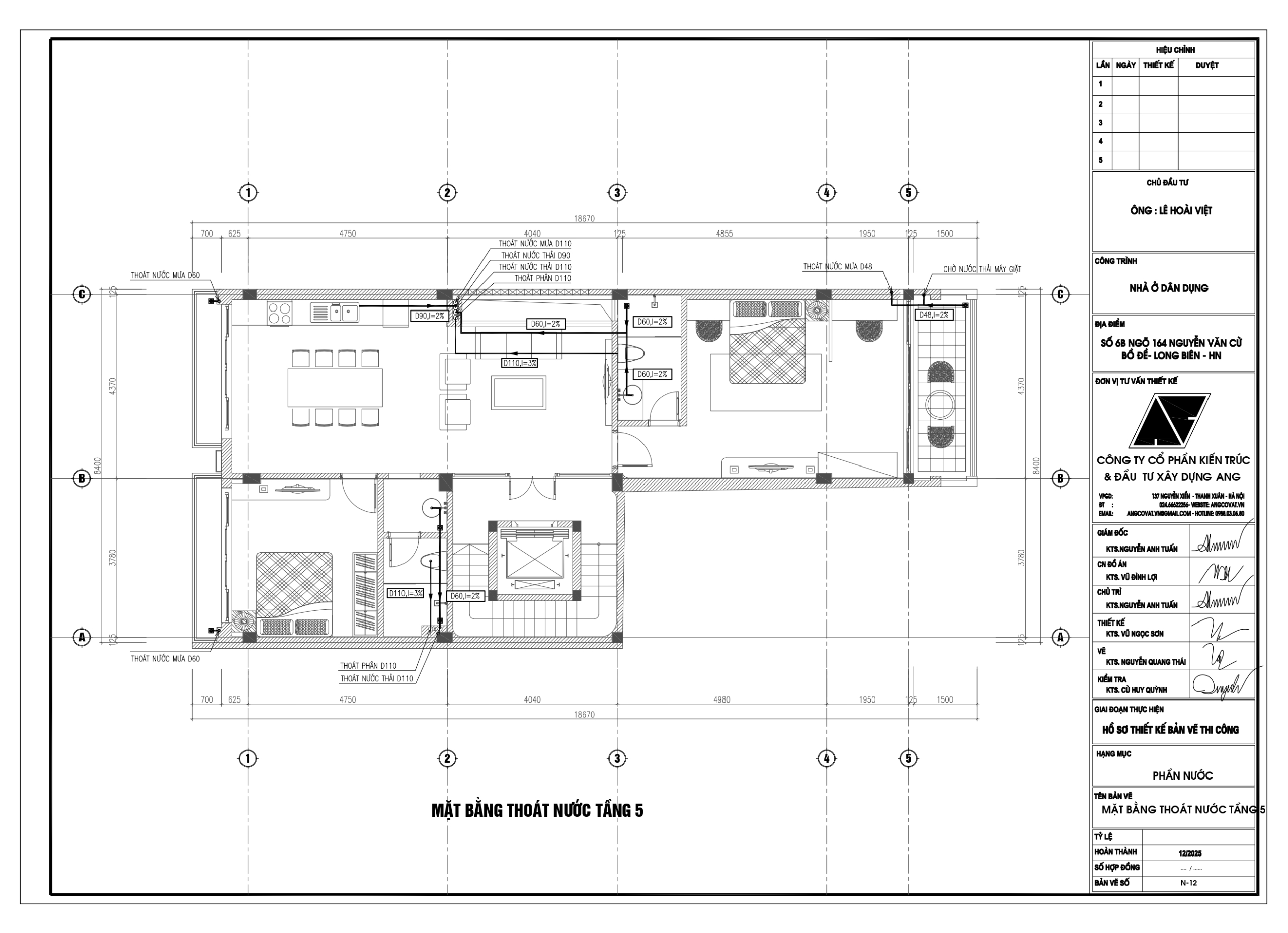

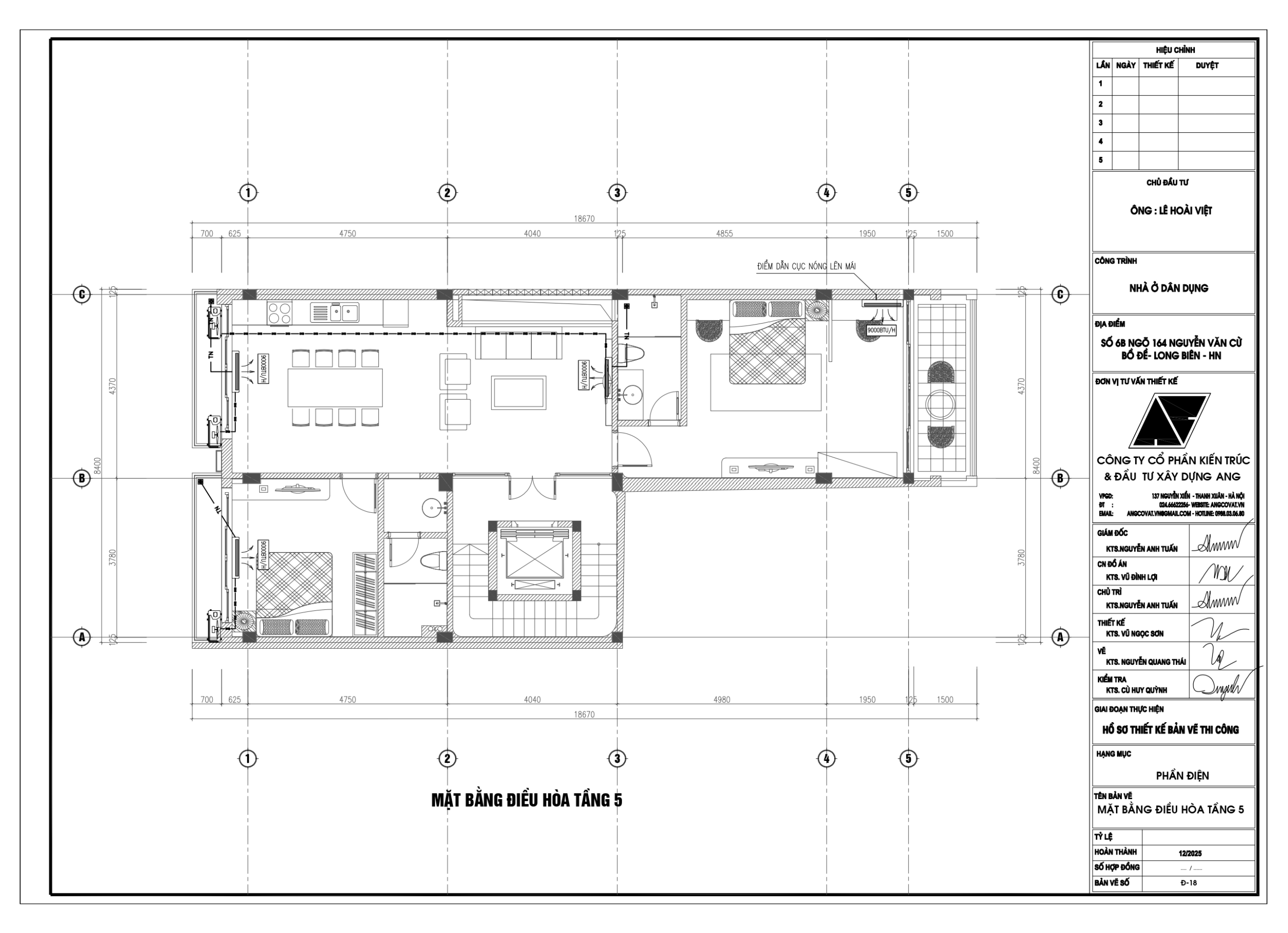

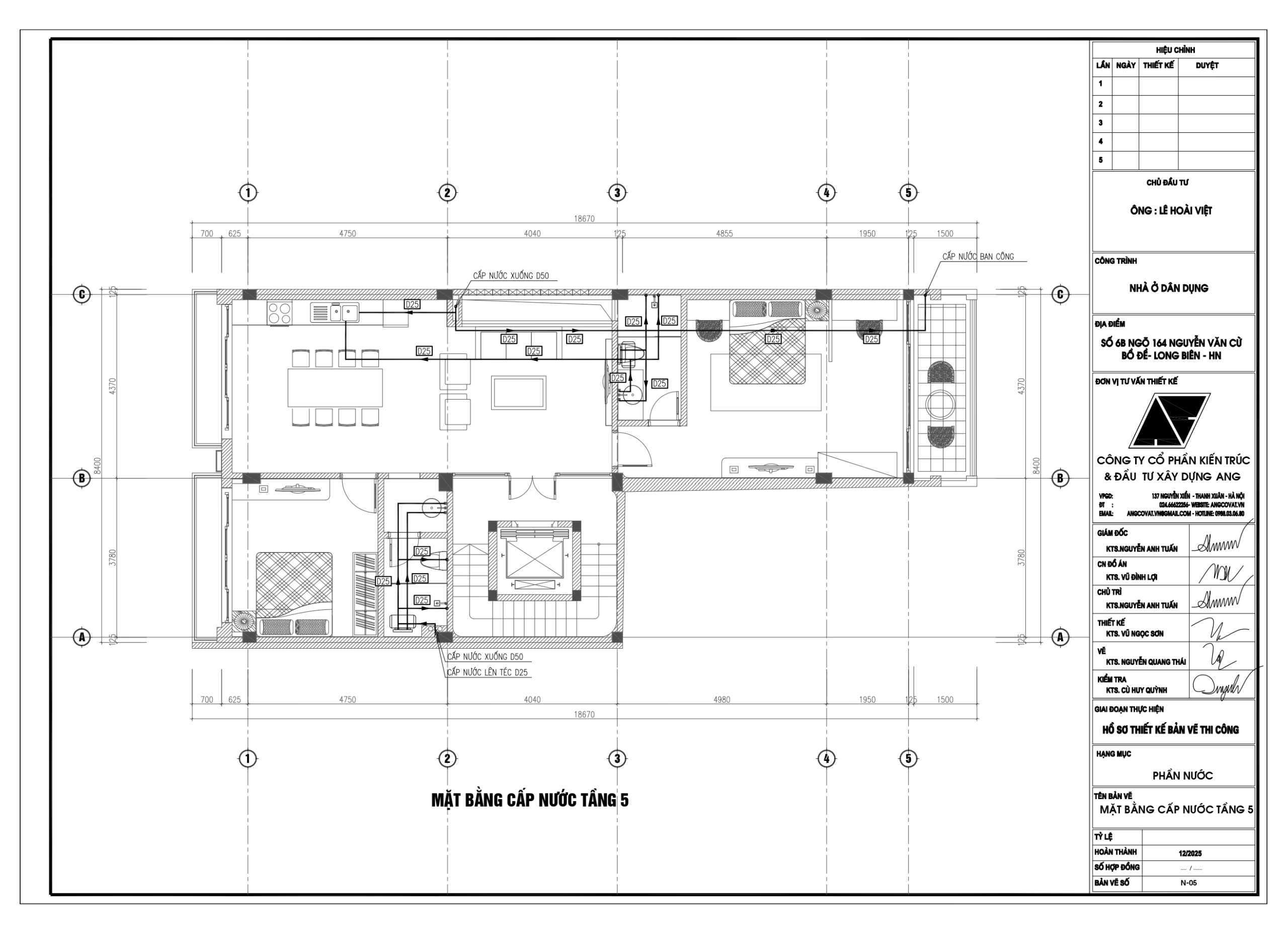

Hệ thống điện nước tầng 5

Tầng 5 được thiết kế với nhiều không gian phục vụ nhu cầu sinh hoạt và thư giãn của gia đình gồm phòng thờ 18,5m², không gian giải trí, sảnh tầng 5,5m², WC 3,3m² và không gian tập gym.

Đây là tầng có nhu cầu sử dụng điện tương đối đa dạng. Khu giải trí có thể cần nhiều ổ cắm và điểm cấp điện cho thiết bị âm thanh, màn hình hoặc các thiết bị điện tử. Phòng tập gym cũng cần tính toán nguồn điện phù hợp với các thiết bị thể thao sử dụng điện nếu có.

Đối với WC tầng 5, hệ thống cấp và thoát nước cần được đấu nối với trục kỹ thuật chung của toàn nhà, đồng thời đảm bảo độ dốc thoát nước theo yêu cầu kỹ thuật.

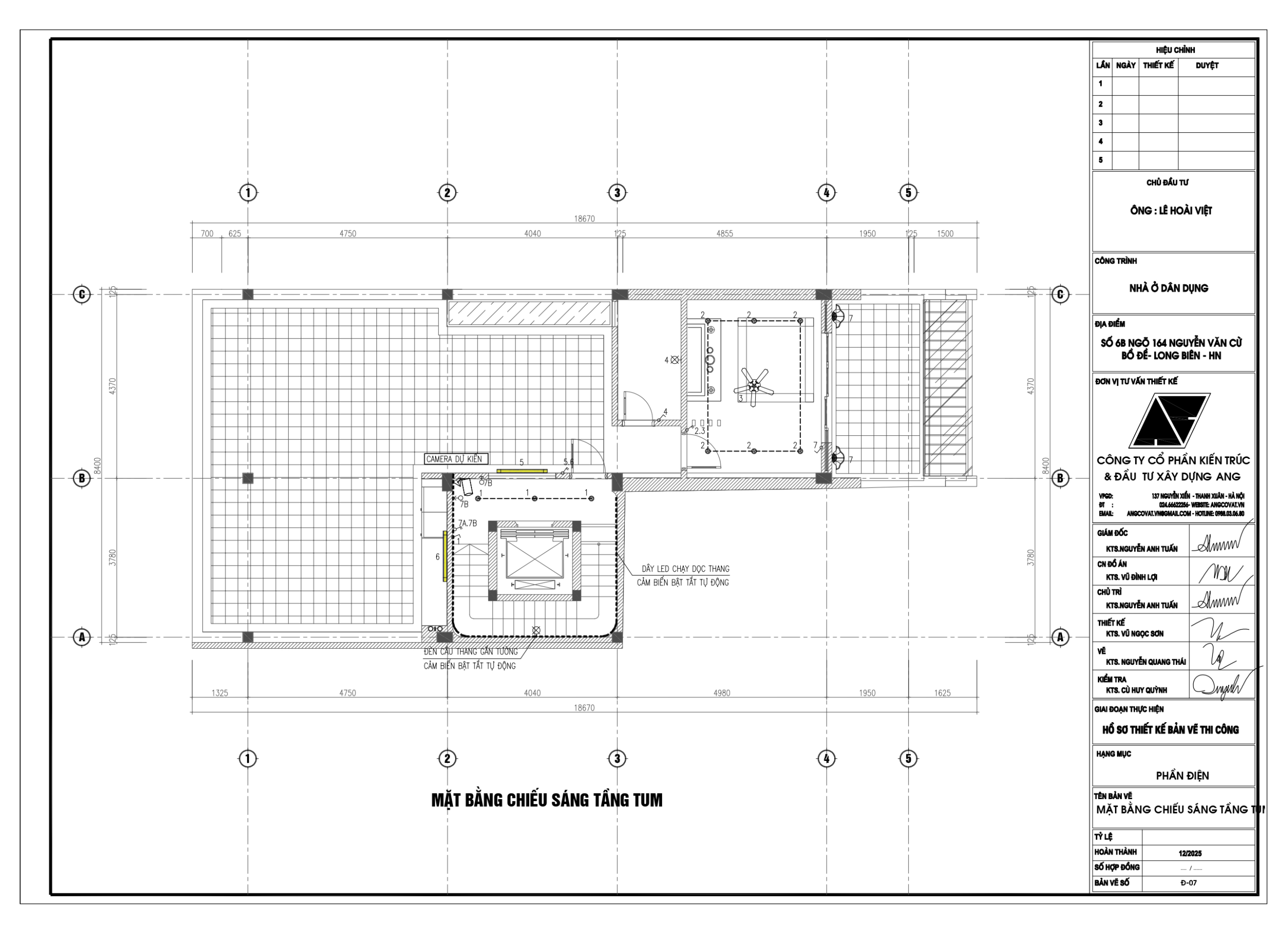

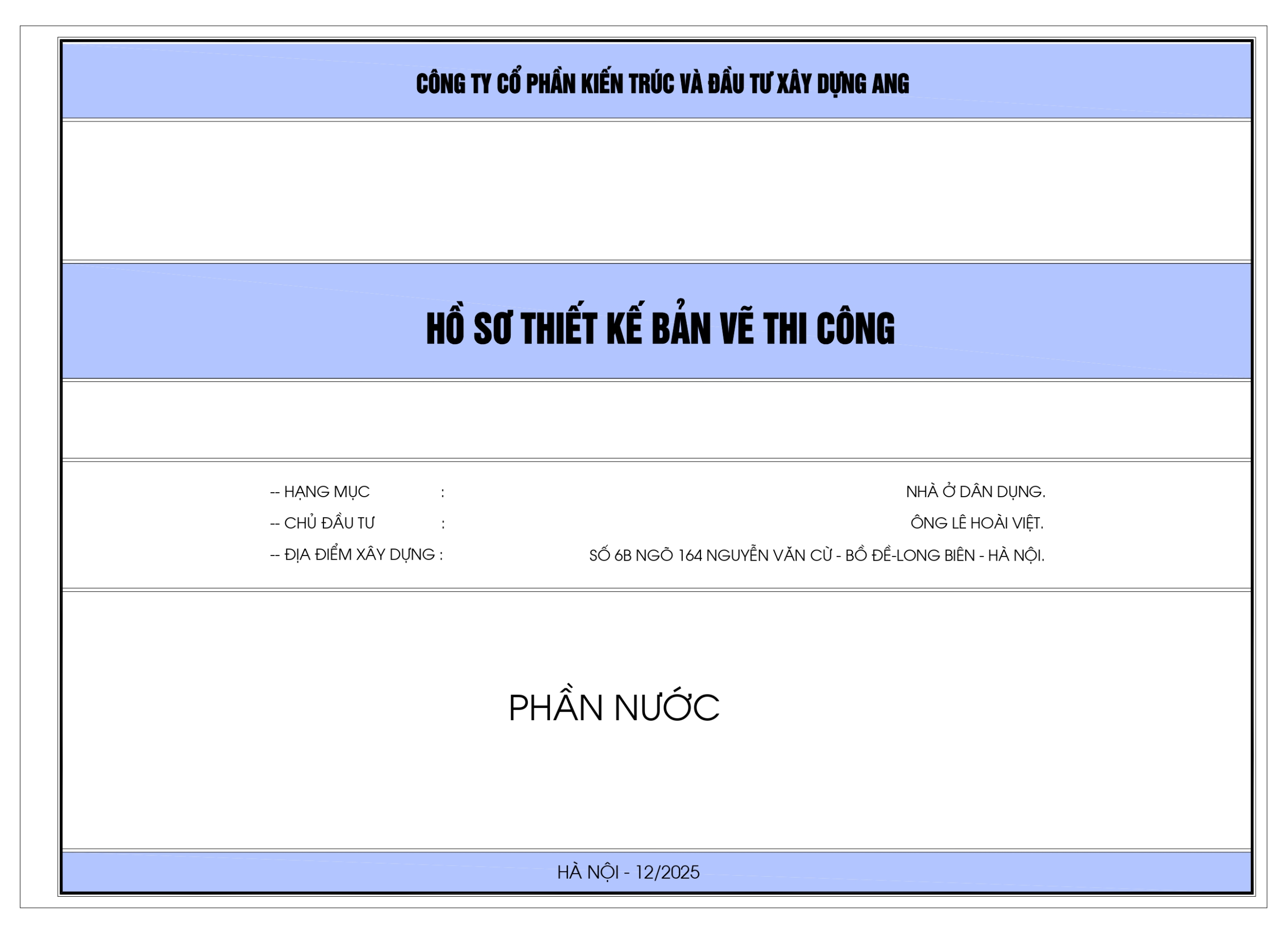

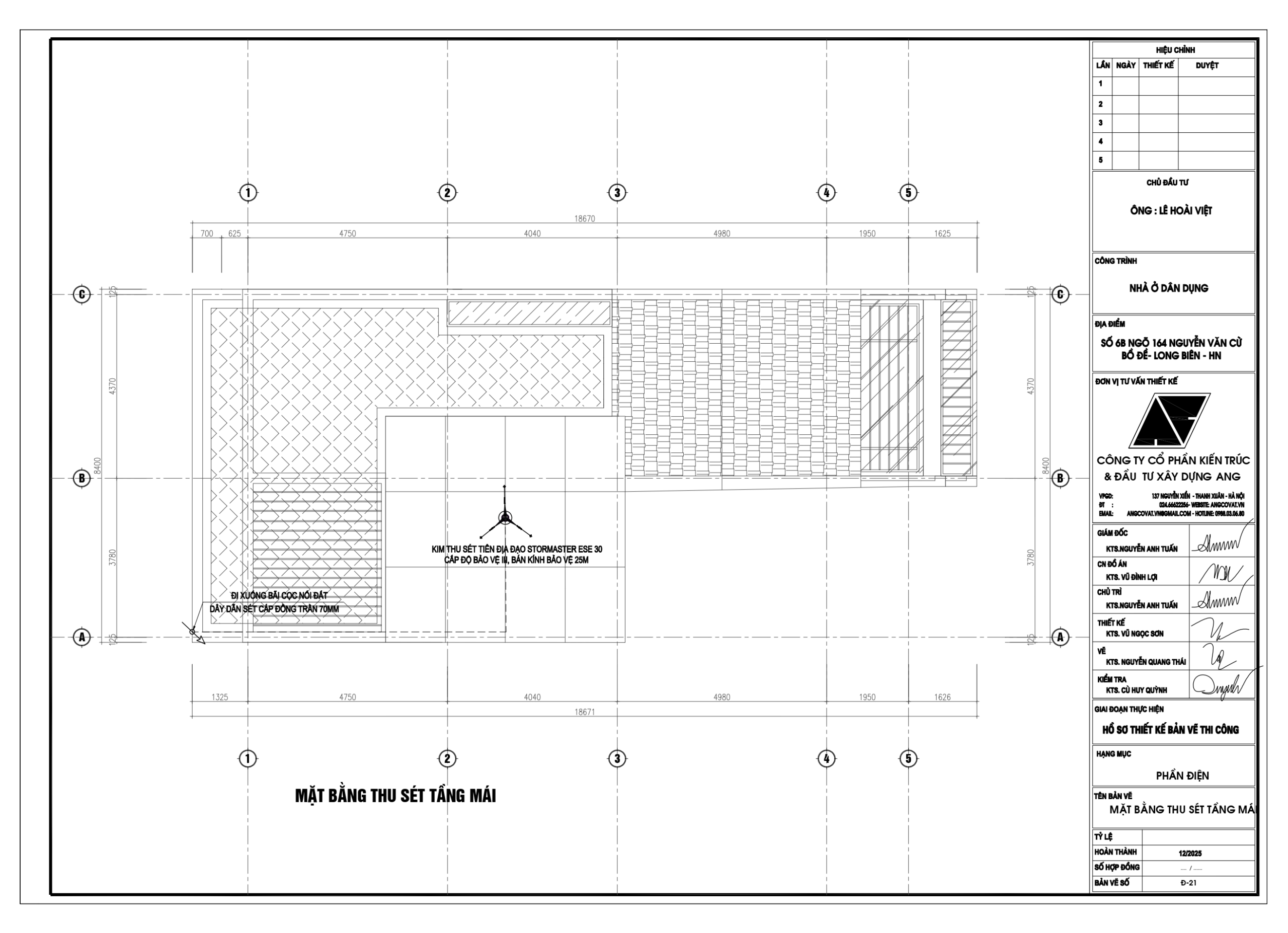

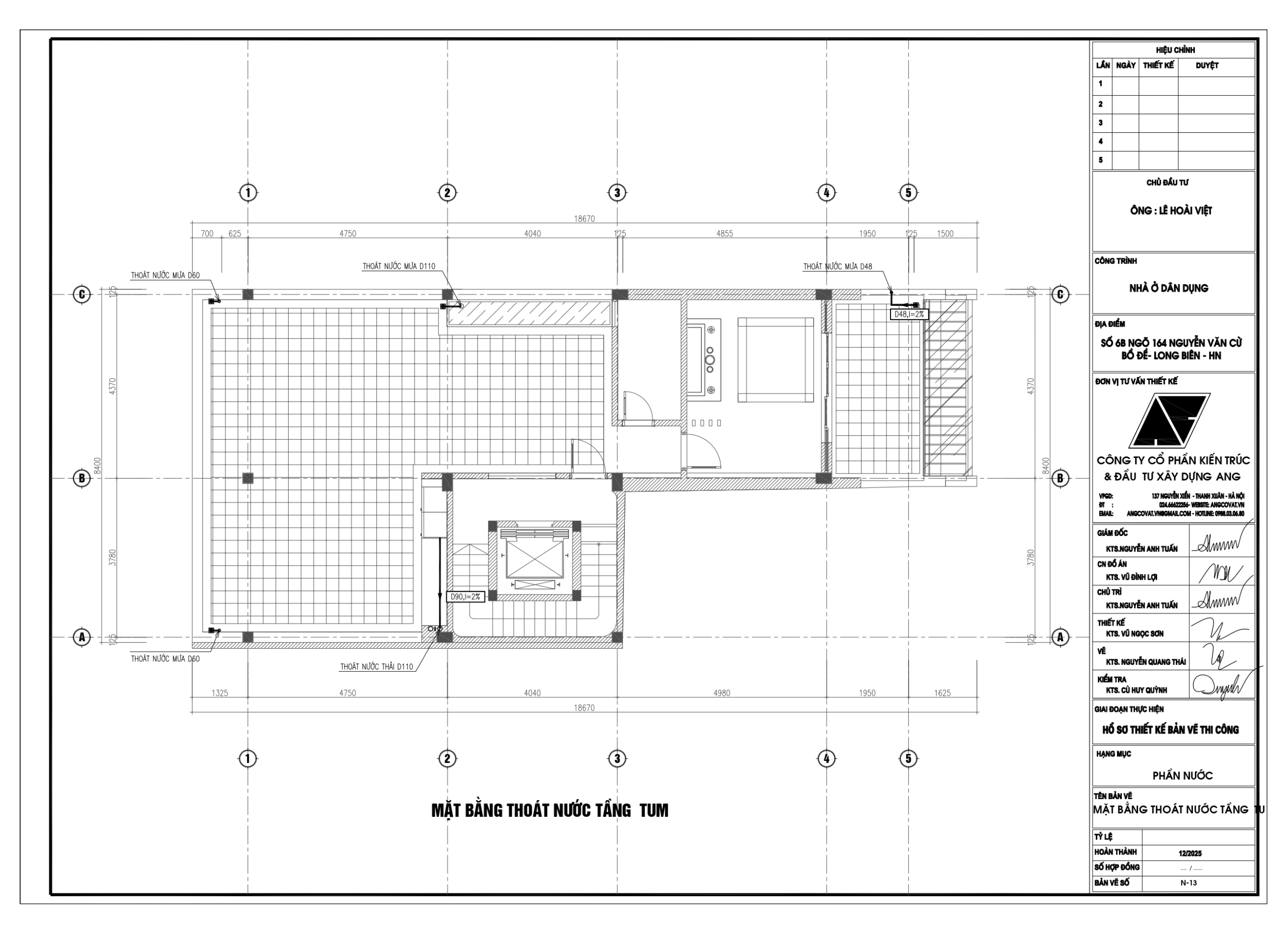

Chia sẻ trọn bộ bản vẽ điện nước nhà 6 tầng

Vì sao nhà 6 tầng cần bản vẽ điện nước chi tiết?

Đối với nhà thấp tầng, việc xử lý hệ thống kỹ thuật đã cần sự chính xác; với nhà 6 tầng, yêu cầu này càng cao hơn. Một sai sót nhỏ trong đường ống cấp nước, thoát nước hoặc hệ thống điện có thể ảnh hưởng đến nhiều tầng và gây khó khăn lớn khi sửa chữa.

Bản vẽ điện nước giúp chủ đầu tư và đơn vị thi công xác định chính xác vị trí đường ống, dây điện, hộp kỹ thuật, thiết bị điện nước và các điểm chờ. Nhờ đó, quá trình thi công được kiểm soát tốt hơn, hạn chế tình trạng đục phá tường, sàn sau khi hoàn thiện.

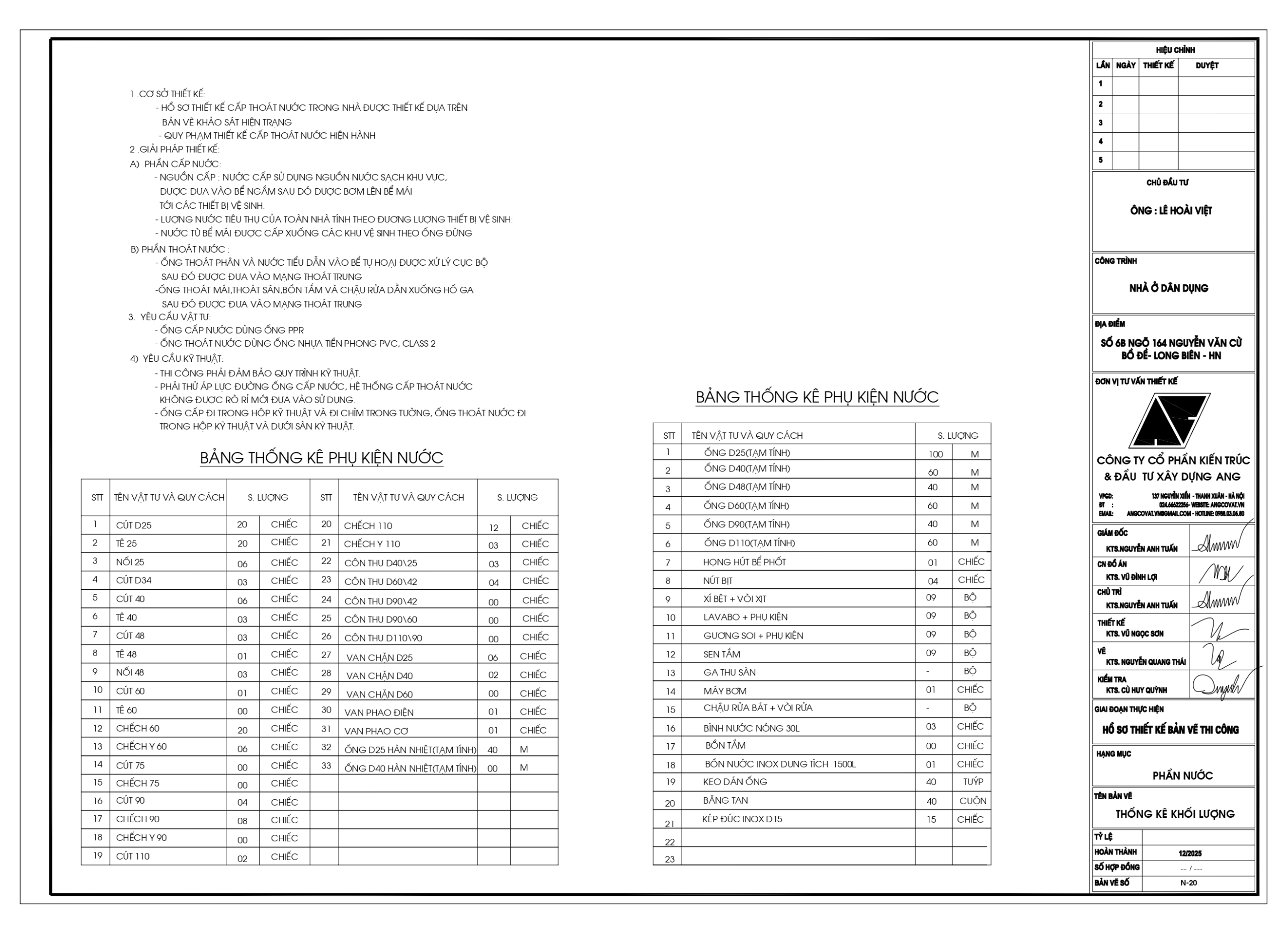

Ngoài ra, bản vẽ kỹ thuật còn giúp tính toán vật tư sát với thực tế, hạn chế lãng phí và tạo điều kiện thuận lợi cho công tác bảo trì, sửa chữa trong quá trình sử dụng.

Những lưu ý khi thiết kế bản vẽ điện nước nhà 6 tầng

Khi thiết kế nhà cao tầng, hệ thống điện nước cần được tính toán đồng bộ với kiến trúc và kết cấu. Các trục kỹ thuật cần được xác định từ đầu để tránh việc đường ống phải xuyên qua dầm, cột hoặc những vị trí kết cấu quan trọng.

Hệ thống điện cũng cần phân chia mạch hợp lý, đặc biệt đối với các thiết bị có công suất lớn. Những khu vực như bếp, phòng tập gym, bình nóng lạnh, điều hòa và các thiết bị kỹ thuật khác nên được tính toán tải điện riêng phù hợp.

Đối với hệ thống thoát nước, cần kiểm soát hướng đi của đường ống, độ dốc, vị trí phễu thu và cửa thăm. Đây là những yếu tố ảnh hưởng trực tiếp đến khả năng thoát nước và việc bảo trì sau này.

Angcovat – Thiết kế bản vẽ điện nước nhà phố đồng bộ

Một công trình nhà 6 tầng không chỉ cần một phương án kiến trúc đẹp mà còn phải có hệ thống kỹ thuật được triển khai khoa học. Bản vẽ điện nước nhà 6 tầng cần được thiết kế đồng bộ với mặt bằng công năng, kết cấu và kiến trúc để đảm bảo công trình vận hành an toàn, tiện nghi và bền vững.

Với kinh nghiệm thiết kế nhiều loại hình nhà ở, biệt thự và công trình dân dụng, Kiến trúc Angcovat chú trọng triển khai hồ sơ từ kiến trúc đến kết cấu, điện nước và các hạng mục kỹ thuật liên quan, giúp chủ đầu tư có cơ sở rõ ràng trước khi bước vào thi công.

Nếu bạn đang chuẩn bị xây nhà 6 tầng, nhà phố cao tầng hoặc nhà ở kết hợp nhiều công năng, hãy liên hệ Kiến trúc Angcovat để được tư vấn phương án mặt bằng và hồ sơ kỹ thuật phù hợp.
