Bản vẽ thiết kế nhà tam hợp viện 200m2 trên đất 35x35m cho đại gia đình nhiều thế hệ BT1141026

Bản vẽ thiết kế nhà tam hợp viện 200m2 trên đất 35x35m là phương án đáng tham khảo dành cho gia chủ sở hữu khu đất rộng, yêu thích kiến trúc truyền thống Á Đông và mong muốn xây dựng không gian sống kết hợp sân vườn, nghỉ ngơi, tiếp khách và thờ cúng tổ tiên. Với cách tổ chức ba khối nhà bao quanh sân trung tâm, mô hình tam hợp viện tạo nên sự kết nối hài hòa giữa kiến trúc, cảnh quan và sinh hoạt gia đình.

Trong bài viết này, Kiến trúc Angcovat phân tích quy mô khu đất, cách tổ chức mặt bằng, đặc điểm kiến trúc, phương án cảnh quan, những lưu ý kỹ thuật khi thi công và chi phí đầu tư tham khảo. Qua đó, gia chủ có thêm cơ sở để lựa chọn phương án thiết kế phù hợp với nhu cầu sử dụng và ngân sách thực tế.

1. Tổng quan bản vẽ thiết kế nhà tam hợp viện 200m2 trên đất 35x35m

Tam hợp viện là mô hình kiến trúc gồm ba khối nhà được bố trí theo dạng chữ U, thường bao gồm nhà chính và hai nhà ngang. Khoảng sân nằm giữa đóng vai trò kết nối các khối công trình, đồng thời tạo không gian lấy sáng, thông gió và tổ chức cảnh quan.

Trong phương án được giới thiệu, khối nhà chính có diện tích 200m², kết hợp hai khối nhà ngang, mỗi khối 60m². Tổng diện tích xây dựng của ba khối nhà dự kiến khoảng 320m², chưa tính các hạng mục sân, cổng, tường rào và những phần phụ trợ khác.

Thông tin cơ bản của công trình

Với khu đất rộng 1.225m², công trình có điều kiện bố trí sân trung tâm, đường dạo, cây xanh, cổng và tường rào. Diện tích xây dựng ba khối nhà chiếm khoảng 26,1% diện tích khu đất, phần diện tích còn lại dành cho sân vườn, giao thông nội bộ và các hạng mục ngoài nhà.

Tỷ lệ này giúp gia chủ có nhiều lựa chọn trong tổ chức cảnh quan mà không cần tăng diện tích xây dựng quá lớn.

2. Đặc điểm kiến trúc nhà tam hợp viện 200m² trên khu đất 35x35m

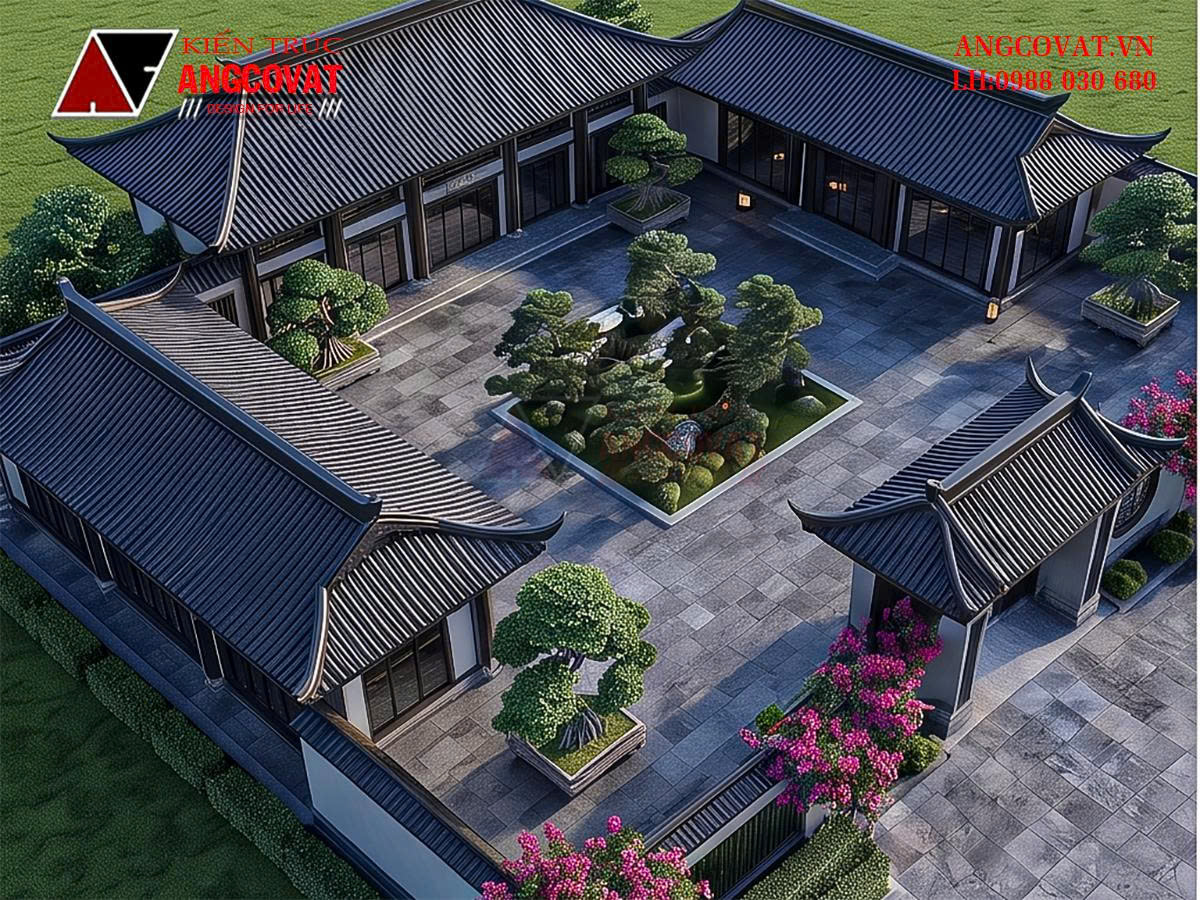

2.1. Bố cục ba khối nhà tạo không gian quây quần

Điểm đặc trưng của tam hợp viện là nhà chính nằm ở phía trong, hai nhà ngang bố trí hai bên và cùng hướng về khoảng sân trung tâm. Cách tổ chức này tạo nên một quần thể kiến trúc thống nhất, có sự liên kết giữa các khu vực nhưng vẫn cho phép phân chia chức năng riêng biệt.

Khối nhà chính thường đảm nhận những không gian quan trọng như phòng khách, phòng thờ và phòng ngủ của gia chủ. Hai nhà ngang có thể bố trí bếp ăn, phòng ngủ cho các thành viên, phòng dành cho khách hoặc những khu vực phục vụ sinh hoạt khác.

Khi triển khai bản vẽ thiết kế, kiến trúc sư cần tính toán khoảng cách giữa ba khối nhà, chiều rộng hành lang, vị trí cửa ra vào và hướng mở cửa sổ. Các yếu tố này ảnh hưởng trực tiếp đến khả năng di chuyển, lấy sáng và thông gió tự nhiên của toàn bộ công trình.

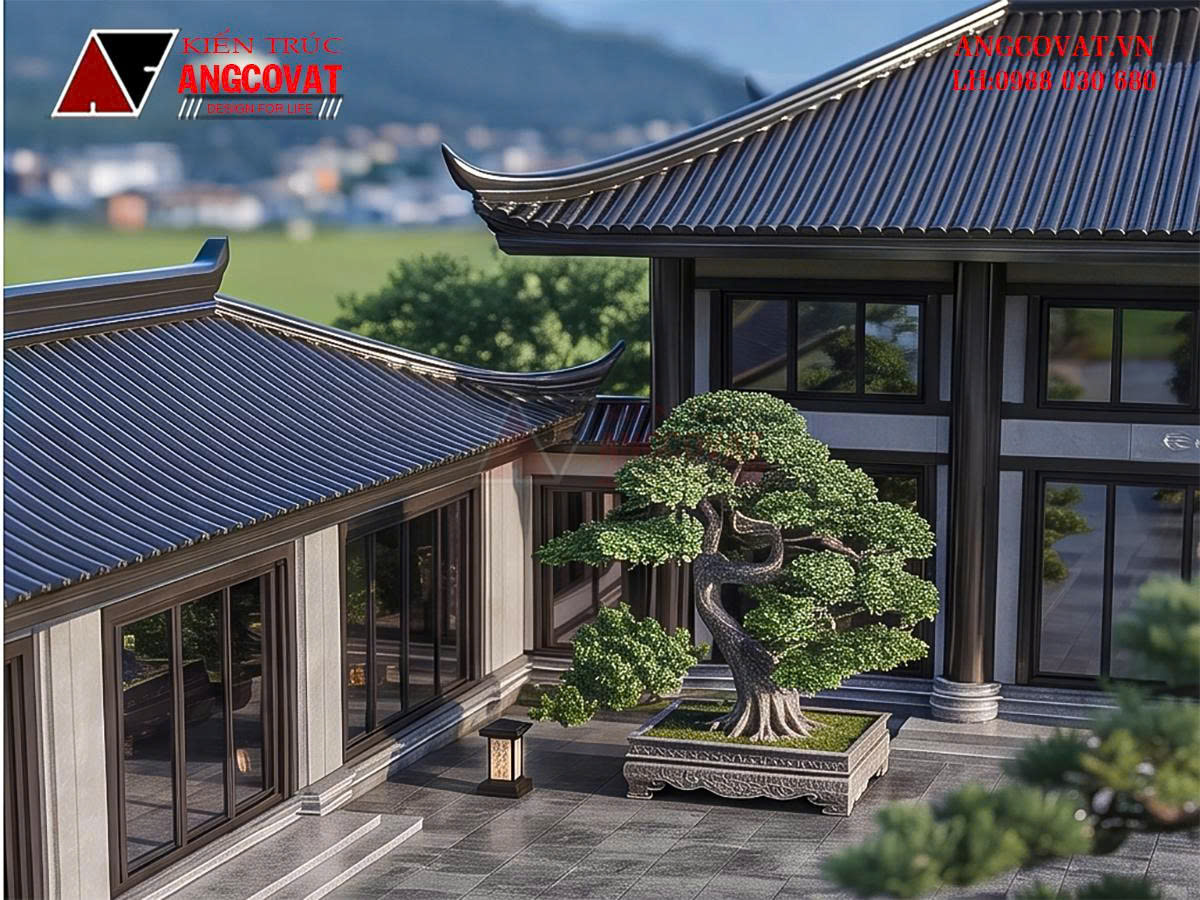

2.2. Hình thức mái dốc kết hợp đường nét truyền thống

Mái dốc là lựa chọn phù hợp với những công trình tam hợp viện theo phong cách kiến trúc Á Đông. Hệ mái có thể sử dụng ngói màu ghi xám, nâu hoặc các gam màu trầm để tạo cảm giác gần gũi, hài hòa với cảnh quan.

Nếu gia chủ yêu thích nét kiến trúc cổ truyền, phần đầu mái có thể được tạo hình cong nhẹ, kết hợp các chi tiết trang trí tiết chế. Trong khi đó, hệ tường sáng màu, cửa kính khung tối và đường nét kiến trúc đơn giản giúp tổng thể công trình có diện mạo hiện đại hơn.

Điều quan trọng là cần lựa chọn một ngôn ngữ thiết kế thống nhất. Các chi tiết mái, cột, cửa, chân tường và vật liệu hoàn thiện nên được nghiên cứu đồng bộ để tránh tình trạng mỗi khối nhà mang một phong cách khác nhau.

2.3. Kết hợp vật liệu truyền thống và hiện đại

Với công trình có quy mô lớn, vật liệu hoàn thiện ảnh hưởng đáng kể đến diện mạo và chi phí đầu tư. Gia chủ có thể cân nhắc các giải pháp sau:

• Hệ cột và hiên nhà: Sử dụng cột gỗ tự nhiên nếu muốn nhấn mạnh nét truyền thống; hoặc cột bê tông hoàn thiện giả gỗ để cân đối chi phí và yêu cầu bảo trì.
• Hệ cửa: Kết hợp cửa gỗ tại những vị trí cần sự trang trọng với cửa kính khung nhôm ở các khu vực sinh hoạt cần lấy sáng.
• Vật liệu mái: Lựa chọn ngói phù hợp với hình thức kiến trúc, khả năng chống nóng và điều kiện khí hậu.
• Tường và chân đế: Sử dụng màu sơn trung tính, kết hợp đá ốp tại các vị trí chịu tác động nhiều của thời tiết.
• Sân ngoài nhà: Ưu tiên vật liệu có độ bền, khả năng thoát nước và bề mặt chống trơn trượt.

Việc phối hợp vật liệu nên dựa trên thiết kế tổng thể, điều kiện sử dụng và khả năng bảo dưỡng lâu dài, thay vì chỉ lựa chọn theo yếu tố thẩm mỹ.

3. Quy hoạch sân vườn trên khu đất 35x35m

Với diện tích đất 1.225m², sân vườn là thành phần quan trọng trong phương án thiết kế nhà tam hợp viện. Không gian ngoài trời không chỉ làm đẹp công trình mà còn hỗ trợ thông gió, lấy sáng và tạo khu vực sinh hoạt chung cho gia đình.

3.1. Sân trung tâm kết nối các khối nhà

Khoảng sân nằm giữa nhà chính và hai nhà ngang có thể sử dụng làm nơi đi lại, tiếp khách ngoài trời hoặc tổ chức các hoạt động gia đình.

Gia chủ có thể lựa chọn lát đá tự nhiên, gạch sân hoặc vật liệu ngoài trời có khả năng chống trơn. Nếu muốn tăng diện tích xanh, có thể bố trí một bồn cây trung tâm hoặc các dải cây thấp dọc theo lối đi.

Khi thiết kế, cần xác định cao độ sân, độ dốc thoát nước và vị trí thu nước mưa. Những khu vực gần chân tường, cửa ra vào và góc giao giữa các khối nhà cần được xử lý cẩn thận để hạn chế tình trạng đọng nước.

3.2. Cây xanh và tiểu cảnh

Cây xanh giúp làm mềm các đường nét kiến trúc, tạo bóng mát và cải thiện vi khí hậu trong khuôn viên. Tùy theo diện tích sân, gia chủ có thể bố trí cây bóng mát, cây cảnh, bonsai, thảm cỏ hoặc các cụm đá trang trí.

Một số nguyên tắc cần lưu ý:

• Không bố trí cây có tán quá lớn che kín cửa sổ và hiên nhà.
• Tránh trồng cây có bộ rễ phát triển mạnh sát móng hoặc hệ thống thoát nước.
• Kết hợp cây xanh với đường dạo để thuận tiện chăm sóc và sử dụng.
• Lựa chọn số lượng tiểu cảnh vừa phải, tránh làm sân trung tâm trở nên chật chội.

Nếu yêu thích phong cách thiền định, gia chủ có thể sử dụng sỏi, đá tự nhiên, cây dáng thế và hệ thống đèn sân vườn ánh sáng dịu. Tuy nhiên, cảnh quan cần được tổ chức dựa trên thói quen sinh hoạt thực tế, tránh tạo ra quá nhiều khu vực khó bảo dưỡng.

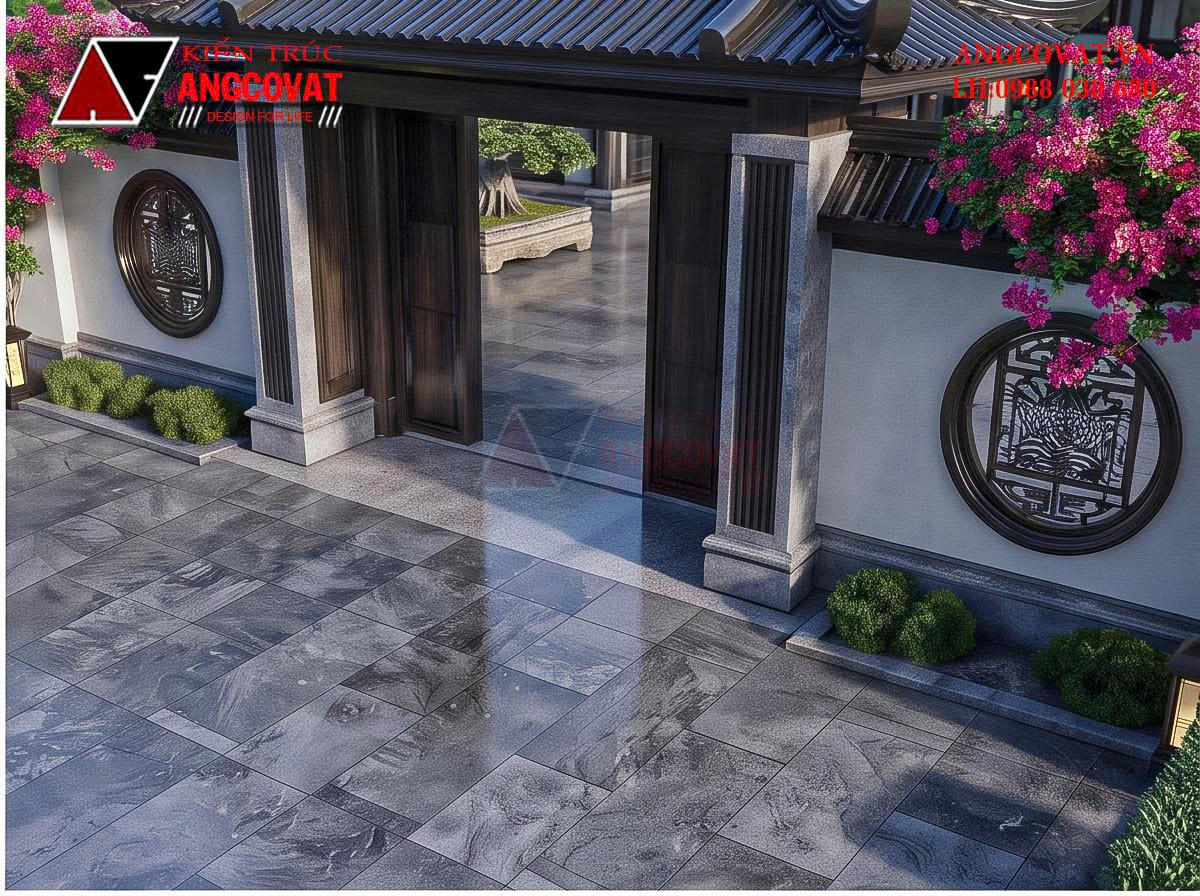

3.3. Cổng và tường rào đồng bộ với kiến trúc

Cổng chính là điểm tiếp cận đầu tiên, có vai trò định hình diện mạo của toàn bộ khuôn viên. Với nhà tam hợp viện, cổng có thể sử dụng mái dốc, cánh cổng gỗ hoặc kim loại kết hợp các chi tiết trang trí truyền thống.

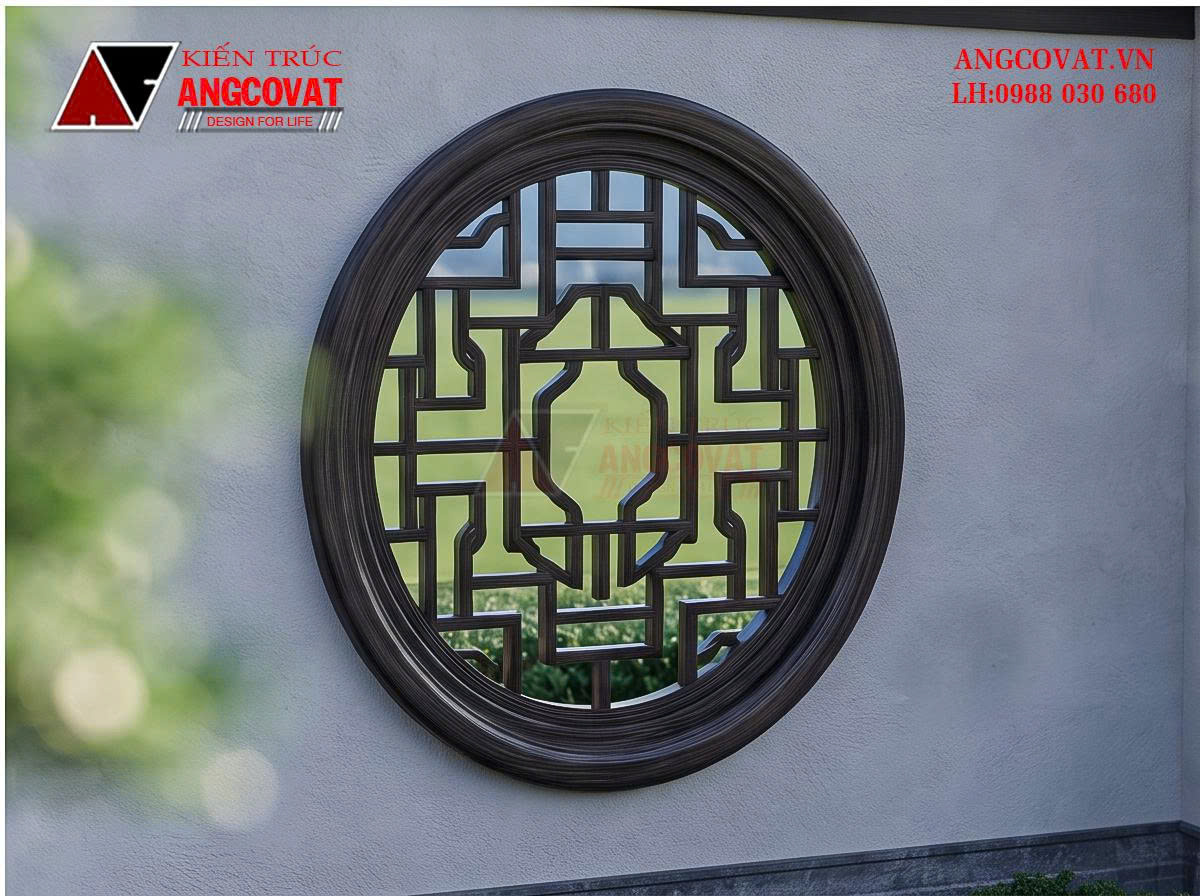

Tường rào nên có chiều cao và hình thức phù hợp với quy mô công trình. Có thể kết hợp tường xây, các ô thoáng và mảng cây xanh để bảo đảm sự riêng tư nhưng không tạo cảm giác khép kín, nặng nề.

Ngoài yếu tố thẩm mỹ, bản vẽ tổng mặt bằng cần thể hiện rõ lối xe vào, khu vực đỗ xe, vị trí cổng phụ nếu cần và đường vận chuyển vật liệu trong quá trình thi công.

4. Bố trí mặt bằng công năng nhà tam hợp viện 320m²

Đối với phương án gồm một nhà chính 200m² và hai nhà ngang 60m², việc phân chia công năng nên dựa trên mức độ sử dụng, mối quan hệ giữa các phòng và nhu cầu riêng tư của từng thành viên.

4.1. Khối nhà chính 200m²

Nhà chính là khu vực trung tâm của toàn bộ quần thể. Theo phương án tham khảo, có thể bố trí các không gian sau:

Phòng khách có thể đặt ở vị trí trung tâm, liên hệ thuận tiện với sân và hiên nhà. Nếu gia đình thường xuyên tiếp đón họ hàng, bạn bè, cần tính toán lối đi đủ rộng và lựa chọn nội thất phù hợp với diện tích thực tế.

Phòng thờ nên đặt tại vị trí yên tĩnh, hạn chế giao thông đi xuyên qua. Việc xác định hướng bàn thờ, vị trí cửa và cách tổ chức không gian cần được cân nhắc cùng tổng mặt bằng, thói quen sử dụng và quan niệm của gia chủ.

Hai phòng ngủ trong nhà chính có thể dành cho vợ chồng gia chủ và thành viên thường xuyên sinh hoạt tại đây. Nếu bố trí vệ sinh khép kín, cần nghiên cứu vị trí đường cấp thoát nước, thông gió và khả năng bảo trì.

Lưu ý: Diện tích từng phòng nêu trên là số liệu tham khảo theo phương án sơ bộ. Khi triển khai bản vẽ chính thức, tổng diện tích phòng, tường, hành lang và các không gian phụ trợ phải được cân đối lại để phù hợp với diện tích xây dựng 200m².

4.2. Nhà ngang bên trái 60m²

Nhà ngang bên trái có thể bố trí bếp và phòng ăn, tạo thành khu vực phục vụ sinh hoạt hằng ngày tương đối độc lập với phòng khách và phòng thờ.

Phương án này phù hợp với gia đình thường xuyên nấu nướng hoặc tổ chức các dịp sum họp đông người. Khu bếp cần có hệ thống hút mùi, cửa thông gió và khoảng cách hợp lý với những khu vực cần sự yên tĩnh.

Ngoài bếp ăn, phần diện tích còn lại có thể dành cho kho nhỏ, khu sơ chế hoặc vệ sinh chung tùy nhu cầu. Cần lưu ý rằng các khu vực này phải được bố trí trong giới hạn diện tích thực tế của nhà ngang 60m².

4.3. Nhà ngang bên phải 60m²

Nhà ngang bên phải có thể dành cho hai phòng ngủ bổ sung, phục vụ con cái, người thân hoặc khách đến nghỉ lại.

Mỗi phòng cần được tính toán diện tích kê giường, tủ quần áo, cửa sổ và lối đi. Nếu có nhu cầu sử dụng lâu dài cho người cao tuổi, nên ưu tiên giao thông thuận tiện, hạn chế bậc chênh cao và bố trí vệ sinh dễ tiếp cận.

Hai nhà ngang nên có sự liên kết thuận tiện với sân trung tâm, đồng thời bảo đảm khoảng cách hợp lý giữa các cửa phòng để hạn chế ảnh hưởng đến sự riêng tư.

4.4. Giải pháp thông gió và chiếu sáng tự nhiên

Một ưu điểm của nhà tam hợp viện là các mặt nhà có thể tiếp xúc với sân hoặc khoảng không gian mở. Nếu được tổ chức hợp lý, công trình có điều kiện lấy sáng và thông gió tự nhiên tốt hơn so với những ngôi nhà xây kín trên khu đất nhỏ.

Khi thiết kế mặt bằng, nên ưu tiên cửa sổ tại các phòng ngủ, bố trí cửa mở ra sân hoặc hiên và hạn chế những hành lang tối, kéo dài. Khu bếp cần có giải pháp thoát mùi riêng, không phụ thuộc hoàn toàn vào cửa thông sang phòng khách.

Đối với các phòng sử dụng điều hòa thường xuyên, cần tính toán hướng nắng, giải pháp che nắng và độ kín của cửa để cải thiện hiệu quả sử dụng năng lượng.

5. Những lưu ý kỹ thuật khi thi công nhà tam hợp viện

Nhà tam hợp viện có ba khối nhà liên kết về mặt không gian nhưng có thể có các hệ kết cấu và điều kiện nền móng khác nhau. Vì vậy, hồ sơ kỹ thuật cần được nghiên cứu đồng bộ trước khi triển khai thi công.

5.1. Khảo sát địa chất và lựa chọn giải pháp móng

Trước khi xây dựng, gia chủ nên khảo sát điều kiện nền đất, đặc biệt với khu đất vườn hoặc khu vực từng là đất ruộng, đất ao san lấp.

Căn cứ vào kết quả khảo sát, tải trọng công trình và điều kiện thi công, kỹ sư kết cấu sẽ lựa chọn giải pháp móng phù hợp. Hệ giằng móng, vị trí cột và các điểm tiếp giáp giữa ba khối nhà cần được thể hiện rõ trên hồ sơ kết cấu.

Không nên tự áp dụng một loại móng hoặc kích thước cốt thép cố định cho mọi công trình. Các thông số này phải được tính toán theo điều kiện thực tế.

5.2. Chống thấm mái và xử lý thoát nước mưa

Với công trình sử dụng mái dốc, cần xác định rõ hướng thoát nước, vị trí máng thu, sê-nô nếu có và hệ thống ống dẫn nước xuống.

Các góc giao giữa nhà chính và nhà ngang là vị trí cần chú ý vì dễ phát sinh điểm tập trung nước. Giải pháp chống thấm phải đồng bộ với cấu tạo mái, vật liệu hoàn thiện và hệ thống thoát nước.

Trong quá trình thi công, cần nghiệm thu lớp chống thấm, thử nước tại những vị trí cần thiết và kiểm tra khả năng thoát nước trước khi hoàn thiện trần, tường.

5.3. Xử lý liên kết giữa các khối nhà

Nếu ba khối nhà được xây dựng với các hệ móng riêng, kỹ sư cần đánh giá nguy cơ lún lệch và chuyển vị tương đối. Phương án liên kết kết cấu phải được xác định trên cơ sở tính toán, không nên mặc định rằng mọi khối nhà đều cần liên kết cứng hoặc sử dụng cùng một loại móng.

Các vị trí giao nhau giữa tường, mái, hành lang và sảnh cần được xử lý chi tiết để hạn chế nứt, thấm và các vấn đề phát sinh trong quá trình sử dụng.

5.4. Hoàn thiện hồ sơ trước khi xây dựng

Để kiểm soát chất lượng và hạn chế phát sinh chi phí, hồ sơ thiết kế nên bao gồm:

• Bản vẽ quy hoạch tổng mặt bằng và tổ chức cảnh quan.
• Bản vẽ mặt bằng, mặt đứng, mặt cắt kiến trúc.
• Bản vẽ chi tiết mái, hiên, cửa và các hạng mục hoàn thiện.
• Hồ sơ kết cấu, móng, cột, dầm và mái.
• Hồ sơ hệ thống điện, cấp thoát nước và thông gió.
• Bảng thống kê khối lượng, chủng loại vật liệu và dự toán thi công.

Một bộ hồ sơ đầy đủ giúp gia chủ dễ dàng kiểm tra khối lượng, so sánh báo giá và theo dõi chất lượng công trình trong từng giai đoạn.

6. Chi phí xây dựng nhà tam hợp viện 200m² trên đất 35x35m

Theo thông tin sơ bộ của phương án, kinh phí đầu tư dự kiến khoảng 5 tỷ đồng. Tuy nhiên, đây là mức tham khảo cần được xác nhận lại bằng dự toán chi tiết, bởi tổng diện tích xây dựng của ba khối nhà vào khoảng 320m², chưa kể cổng, tường rào, sân vườn và các hạng mục ngoài nhà.

Chi phí thực tế phụ thuộc vào nhiều yếu tố như:

• Quy mô và độ phức tạp của hệ mái.
• Chủng loại vật liệu hoàn thiện.
• Việc sử dụng gỗ tự nhiên hay vật liệu thay thế.
• Mức độ đầu tư cho hệ cửa, nội thất và thiết bị vệ sinh.
• Điều kiện địa chất, giải pháp móng và khả năng tiếp cận công trường.
• Khối lượng cổng, tường rào, sân lát, cây xanh và hệ thống chiếu sáng cảnh quan.

Đặc biệt, cần phân biệt rõ chi phí xây dựng phần nhà với chi phí hoàn thiện nội thất và chi phí đầu tư toàn bộ khuôn viên. Nếu mức 5 tỷ đồng được xác định theo hình thức trọn gói, hợp đồng cần ghi rõ phạm vi công việc, chủng loại vật liệu, các hạng mục bao gồm và những khoản chưa bao gồm.

Để lập ngân sách sát thực tế, gia chủ nên yêu cầu đơn vị thiết kế và thi công bóc tách khối lượng theo từng hạng mục thay vì chỉ áp dụng một đơn giá chung cho toàn bộ khu đất.

7. Có nên xây nhà tam hợp viện trên khu đất 35x35m?

Nhà tam hợp viện phù hợp với những gia đình có quỹ đất rộng, mong muốn tạo không gian sống gắn kết nhiều thế hệ nhưng vẫn bảo đảm sự riêng tư trong sinh hoạt.

Mô hình này có một số ưu điểm nổi bật:

Thứ nhất, phân chia công năng linh hoạt. Nhà chính và hai nhà ngang có thể đảm nhiệm những chức năng khác nhau, từ tiếp khách, thờ cúng đến nấu nướng và nghỉ ngơi.

Thứ hai, tăng khả năng kết nối với thiên nhiên. Sân trung tâm và khoảng xanh xung quanh tạo điều kiện đưa ánh sáng, gió tự nhiên vào công trình.

Thứ ba, tạo dấu ấn kiến trúc riêng. Sự kết hợp giữa mái dốc, hiên nhà, vật liệu truyền thống và cảnh quan giúp công trình có bản sắc rõ ràng.

Thứ tư, phù hợp với nhu cầu sử dụng lâu dài. Khi được tổ chức hợp lý, các khối nhà có thể đáp ứng sinh hoạt của nhiều thế hệ mà không cần tập trung mọi chức năng trong một khối nhà duy nhất.

Tuy nhiên, mô hình này đòi hỏi diện tích đất đủ lớn, chi phí đầu tư và bảo dưỡng cảnh quan tương đối đáng kể. Gia chủ cũng cần cân nhắc nhu cầu sử dụng thực tế để tránh xây dựng quá nhiều phòng hoặc các hạng mục ít được khai thác.

8. Kiến trúc Angcovat tư vấn thiết kế nhà tam hợp viện theo yêu cầu

Để có bản vẽ thiết kế nhà tam hợp viện 200m2 trên đất 35x35m phù hợp, gia chủ cần bắt đầu từ việc xác định nhu cầu sử dụng, số lượng thành viên, số phòng ngủ, yêu cầu về không gian thờ tự và mức ngân sách dự kiến.

Từ những thông tin này, kiến trúc sư sẽ nghiên cứu tổng mặt bằng, lựa chọn hình thức kiến trúc, bố trí công năng và triển khai hồ sơ kỹ thuật. Các hạng mục sân vườn, cổng, tường rào và hệ thống thoát nước cũng cần được tính toán ngay từ đầu để bảo đảm tính đồng bộ của toàn khuôn viên.

Kiến trúc Angcovat tư vấn thiết kế nhà ở, nhà vườn và các công trình mang phong cách truyền thống kết hợp hiện đại, hướng đến giải pháp phù hợp với khu đất, nhu cầu sinh hoạt và ngân sách của từng gia đình.

Liên hệ tư vấn thiết kế:

• Đơn vị: Kiến trúc Angcovat
• Hotline: 0988 030 680
• Website: https://angcovat.vn/

Kết luận

Bản vẽ thiết kế nhà tam hợp viện 200m2 trên đất 35x35m là phương án đáng cân nhắc cho gia chủ muốn kết hợp không gian sống rộng rãi, sân vườn xanh mát và kiến trúc mang dấu ấn Á Đông. Với nhà chính 200m² cùng hai nhà ngang 60m² mỗi khối, tổng diện tích xây dựng dự kiến khoảng 320m², công trình có thể tổ chức đầy đủ các khu vực tiếp khách, thờ cúng, nghỉ ngơi và sinh hoạt gia đình.

Để công trình đạt hiệu quả sử dụng lâu dài, cần đặc biệt chú trọng thiết kế tổng mặt bằng, sự liên kết giữa các khối nhà, giải pháp kết cấu, chống thấm, thoát nước và dự toán chi phí. Một phương án thiết kế tốt không chỉ tạo nên vẻ đẹp kiến trúc mà còn giúp gia chủ sử dụng diện tích đất hiệu quả, kiểm soát ngân sách và hạn chế phát sinh trong quá trình thi công.
